Vivolink VL120016 AV-pikendaja AV-saatja ja -vastuvõtja Must

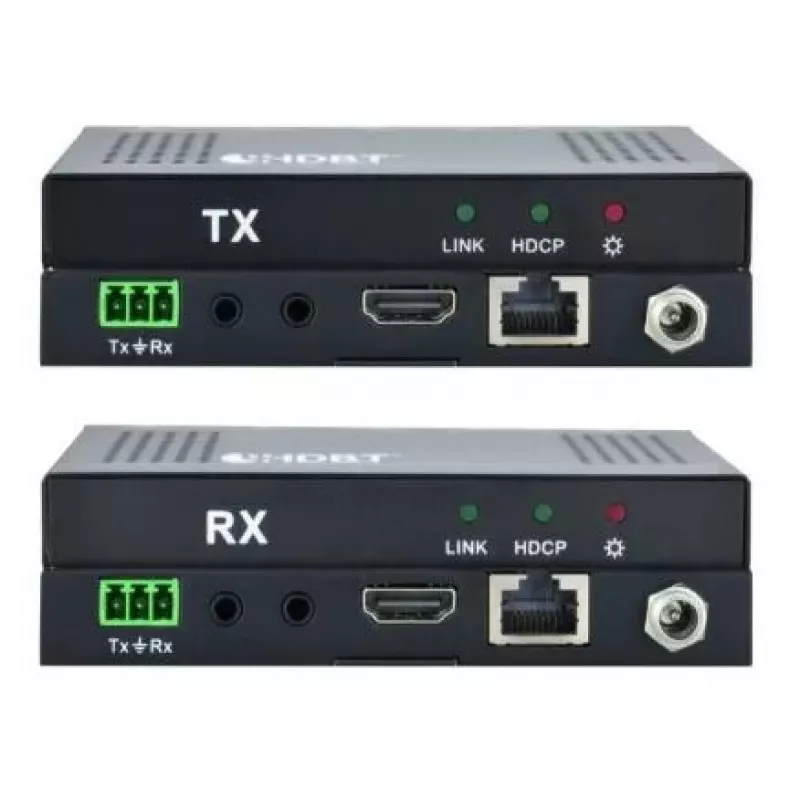

VivoLink VL120016 on kompaktne HDBaseT-pikenduskomplekt, mis koosneb saatjast (VL120016T) ja vastuvõtjast (VL120016R). See võimaldab juhtmega AV-jaotust ühe CAT5e/6-kaabli kaudu, toetades 1080p kuni 70 m (230 jala) ja 4K/1080p kuni 40 m (131 jala) kaugusel. Komplekt toetab CEC-d, kahesuunalist RS-232 ja IR-juhtimist ning sisaldab ühesuunalist PoH (toide üle HDBaseT) funktsiooni. Seadmed töötavad 24 V pingel ja integreeritud toiteallikas aktsepteerib 100–240 V vahelduvvoolu sagedusel 50–60 Hz, samas kui kompaktsed mõõtmed lihtsustavad paigaldamist kitsastes ruumides.

Eelised

VL120016 komplekt pakub usaldusväärset pikamaa AV-ülekannet kasutades tavalist Cat5e/6-kaablit, vähendades vajadust kallite fiiberoptiliste või HDMI-juhtmete järele. RS-232, IR ja CEC toe abil saab kaugjuhtida ja integreerida juhtimissüsteemidega. Minisuuruses vormitegur ja universaalne vahelduvvoolu sisend muudavad pikenduskomplekti sobivaks erinevateks paigaldisteks ning lihtsaks paigaldamiseks või peitmiseks.

Sobib

• Digitaalsed sildid ja videoseinad jaemüügi- või avalikes kohtades
• Koosolekuruumid ja konverentsipaigaldised
• Klassiruumi AV-jaotus ja loengusaalid
• Kodukino ja pikad HDMI-ühendused elamutes

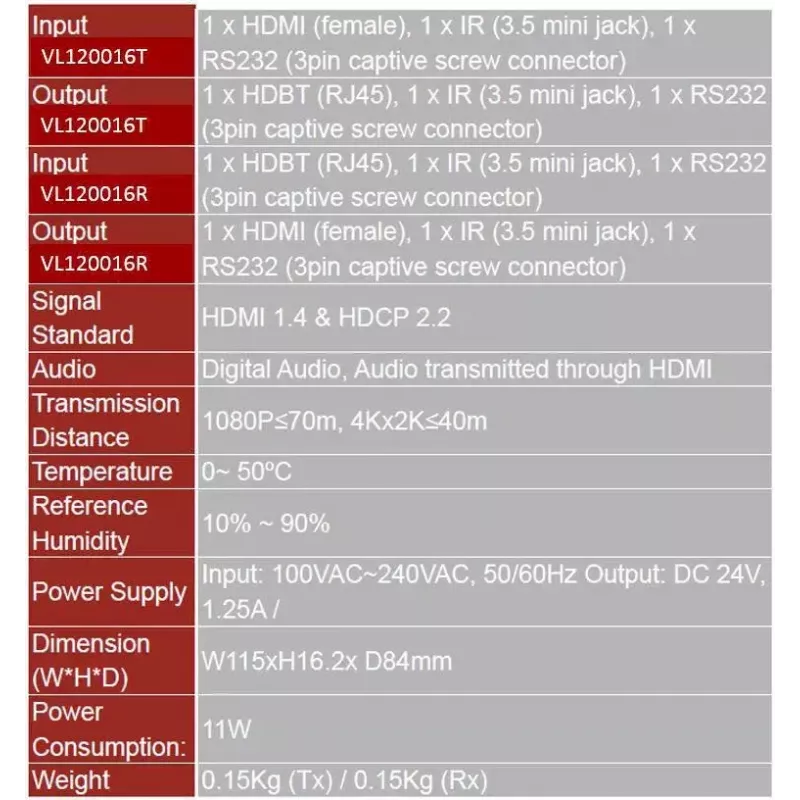

Peamised spetsifikatsioonid

• Mudel: VivoLink VL120016 (saatja VL120016T + vastuvõtja VL120016R)
• Edastusstandard: HDBaseT
• Maksimaalne kaugus: 1080p kuni 70 m (230 jalga); 4K/1080p kuni 40 m (131 jalga) üle ühe CAT5e/6
• Juhtliidesed: CEC, kahesuunaline RS-232, kahesuunaline IR
• Toide: töötab 24 V pingel; vahelduvvoolu sisend 100–240 V, 50–60 Hz
• Mõõtmed (komplekti seadmed): 184 x 160 x 129 mm
• MPN: VL120016, EAN: 5712505765043

Kuidas kasutada

Paigaldage saatja allikaseadme lähedale ja vastuvõtja ekraani lähedale. Ühendage allikas ja ekraan HDMI-kaablitega vastavalt saatja ja vastuvõtjaga, seejärel ühendage kaks seadet ühe sobiva pikkusega CAT5e/6-kaabliga. Ühendage toiteallikas saatja või vastuvõtjaga vastavalt süsteemi kujundusele ja kui kasutate PoH-d, saab toite anda üle HDBaseT lingi seal, kus see on toetatud. Seadistage RS-232, IR või CEC sätted vastavalt oma juhtimissüsteemi vajadustele, et võimaldada kaugkäske.

Soovitused

Parimate tulemuste saamiseks kasutage pikematel vahemaadel kvaliteetseid varjestatud Cat6-kaableid ja vältige kaabli vedamist kõrgepinge elektriliinide või tugevate EMI-allikate läheduses. Kontrollige kaabli otsastusi ja HDMI-versioone allikal ja ekraanil, et tagada oodatud eraldusvõime ja juhtimise ühilduvus.
