Lindy 70m Cat.6 HDMI 4K60, IR ja RS-232 HDBaseT UK seinapaneeli pikendaja, saatja

Lindyl Cat.6 HDBaseT HDMI 4K60 seinapaneeli saatja on osa suure jõudlusega ja töökindlast lahendusest HDMI-signaalide pikendamiseks pikkade vahemaade taha Cat.6 võrgukaabli kaudu.

Selle saatja ühendamisel ühilduva HDBaseT vastuvõtjaga nagu Lindy nr 38214 ja 38342 tagab see lahendus töökindla edastuse kuni 70 m kaugusele.

Kasutades kvaliteetset Cat.6 või kõrgemat U/UTP või F/UTP kaablit, on võimalikud järgmised vahemaa ja eraldusvõime kombinatsioonid:

70 m: 1920x1080@60Hz 4:4:4 8bit40 m: 3840x2160@60Hz 4:4:4 8bit / 4:2:2 12bit

Toetades eraldusvõimet kuni 4K Ultra HD, saab videot vaadata hämmastava selgusega, samas kui HDR (High Dynamic Range) tugi võimaldab sisu kuvada parema heleduse, suurema kontrastsusega mustade ja valgete vahel ning palju laiema värvigammaga. See pakub usaldusväärset lahendust pilkupüüdva digitaalse sildistuse loomiseks jaemüügis, kaasahaaravate esitluste jaoks üritustel või kaasahaaravate seadistuste jaoks suurtes konverentsiruumides või loengusaalides.

PoC (Power over kaabel) funktsionaalsus sisse/välja lülitiga pakub täiendavat paindlikkust. See võimaldab toidet edastada koos andmetega Cat.6 võrgukaabli kaudu punkt-punkti ühenduses saatja ja vastuvõtja vahel, mis tähendab, et ainult üks toiteplokk on vajalik paigalduse ühel küljel.

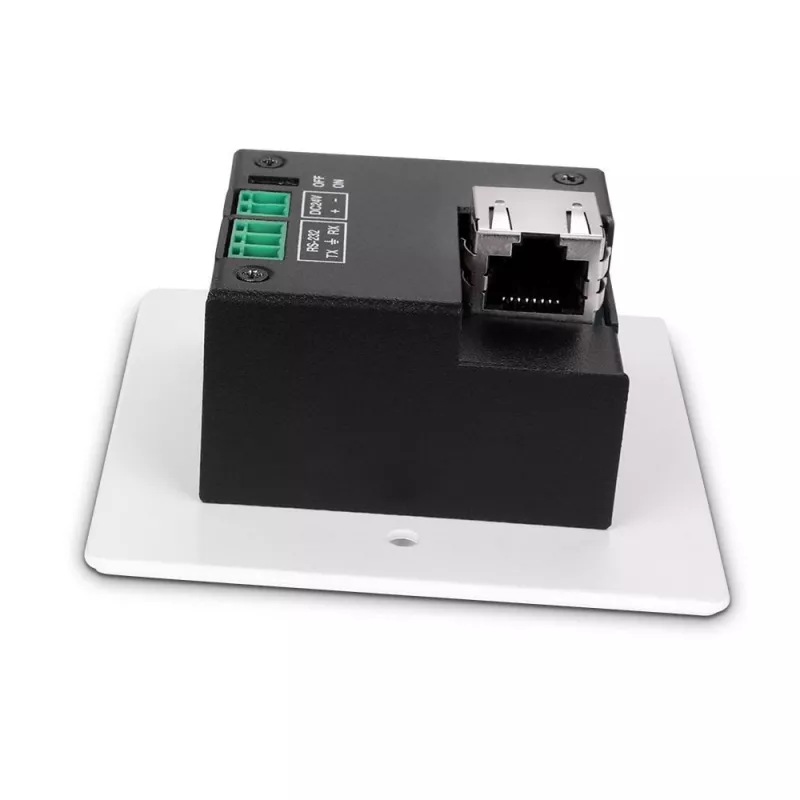

Mõlemal poolel seadistust on kahesuunalised IR-pordid, nii et lähteseadet saab hõlpsalt juhtida ekraani poolelt ning ekraani saab juhtida ka HDMI-lähte poolelt. See pikendussüsteem võimaldab kasutajale täielikku ja lihtsat juhtimist, pakkudes ka RS-232 porti läbi klemmiploki seinapaneeli tagaküljel.

HDBaseT on ülemaailmselt tunnustatud standard kvaliteetseks AV-sisu ja teiste tehnoloogiate, sealhulgas toite ja juhtimise, jaotamiseks pikkade vahemaade taha odava Cat.6 või kõrgema kaabli kaudu.

HDBaseT ja HDBaseT Alliance'i logo on HDBaseT Alliance'i kaubamärgid.

Pange tähele: näidatud pikkused ja eraldusvõimed on võimalikud otseühendusega saatja ja vastuvõtja vahel, kasutades kvaliteetset Cat.6 või kõrgemat kaablit. Teistsuguse kaablitüübi kasutamine, ühenduspesade või patch-paneelide lisamine võib tulemuseks olla võimalike vahemaade vähenemise.

Lindy 70m Cat.6 HDMI 4K60, IR ja RS-232 HDBaseT UK seinapaneeli pikendaja, saatja. Tüüp: AV-saatja, Maksimaalne eraldusvõime: 3840 x 2160 pikslit, Toetatud kaablitüübid: Cat6. Ühenduvustehnoloogia: Juhtmega ühendatav. Toiteallika tüüp: Alalisvool, Tööpinge (saatja): 24 V, Väljundvool: 1 A. Laius: 86 mm, Sügavus: 38 mm, Kõrgus: 86 mm. Kogus pakendis: 1 tk, Pakendi laius: 152 mm, Pakendi sügavus: 95 mm

Kasutusjuhend

Paigaldage saatja standardsesse seinapaneeli väljalõikesse ja ühendage HDMI-allikas HDMI-sisendisse. Viige üks jupp kvaliteetset Cat.6 (või kõrgemat) U/UTP või F/UTP kaablit ühilduva HDBaseT vastuvõtjani ja ühendage vastuvõtja otsas. Kasutage PoC sisse/välja lülitit, kui soovite vastuvõtjat toita saatja poolelt; vastasel juhul varustage vajalik seade 24 V toiteplokiga. Ühendage IR emitterid/vastuvõtjad ja RS-232 juhtmestik vastavalt vajadusele kaugjuhtimise funktsionaalsuse jaoks. Kontrollige kaabli otsastusi ja vältige täiendavaid ühenduspesasid või patch-paneele, kui on vaja maksimaalset vahemaad.

Soovitused

Kasutage kvaliteetset Cat.6 või kõrgemat U/UTP või F/UTP kaablit ja otsest punkt-punkti ühendust saatja ja vastuvõtja vahel, et saavutada näidatud vahemaa/eraldusvõime kombinatsioonid. Madalama klassi kaabli, ühenduspesade või patch-paneelide kasutuselevõtt võib vähendada maksimaalseid saavutatavaid vahemaid ja signaali kvaliteeti.
