ATEN DVI üle Cat5e/6 heli/video pikendaja (60 m)

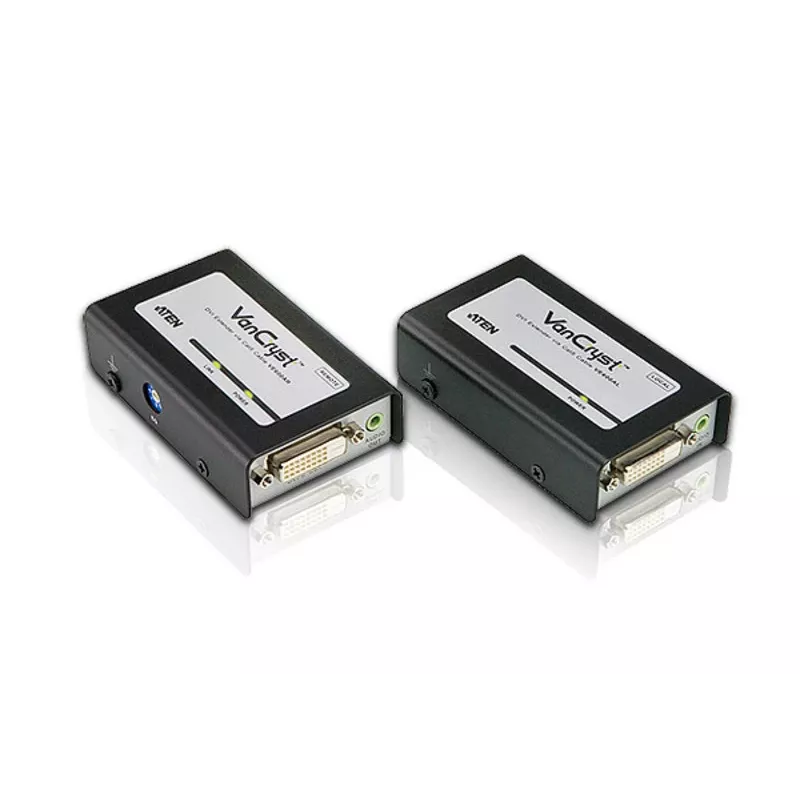

ATEN VE600A AV-saatja ja -vastuvõtja pikendab DVI-videot ja stereohelisignaale kuni 60 m kaugusele Cat 5e kaablite kaudu, võimaldades DVI-kuvari paigutada allikast eemale. Seade edastab A/V ühe Cat 5e kaabli kaudu; kui on vaja tõelist EDID-kätlust, võib kasutada teist Cat 5e kaablit. VE600A toetab populaarseid laiekraanvorminguid ja maksimaalset eraldusvõimet kuni 1920 x 1200 ning sisaldab kohalikku saatjat, kaugvastuvõtjat, toiteadaptereid ja paigalduskomplekti.

Eelised

VE600A pakub lihtsat ja usaldusväärset pikendusmeetodit, kasutades tavalisi Cat 5e kaabeldusi, mis on kontorihoonetes levinud. See edastab nii DVI-D videot kui stereoheli minimaalse energiatarbega ja kompaktse vastuvõtja suurusega. Seade toetab ühe kaabli A/V edastust paigaldamise lihtsustamiseks ja valikulist teist kaablit täieliku EDID-läbipääsu jaoks, kui vaja.

Sobib

• DVI-D arvuti või meediumipleieri kuvari või projektori kaugpikendamiseks
• Digitaalsed sildid ja teabekuvad kontorites, jaemüügis või avalikes kohtades
• Konverentsiruumid ja koosolekuruumid, kus on vaja kaugkuvareid

Peamised tehnilised andmed

• Tüüp: AV-saatja ja -vastuvõtja (ATEN VE600A)
• Video sisend / väljund: 1 x DVI-D sisse, 1 x DVI-D välja
• Maksimaalne eraldusvõime: 1920 x 1200
• Maksimaalne edastuskaugus: kuni 60 m üle Cat5e
• Toetatud kaablitüübid: Cat5e (ühe kaabli A/V; teine kaabel EDID jaoks)
• RJ-45 pordid: 2 sisendit, 2 väljundit
• Energiatarve: max 2,05 W
• Vastuvõtja mõõtmed: 56 x 91,3 x 24 mm; Kaal: 0,49 kg
• Värv: Must

Kasutusjuhend

Ühendage kohalik seade DVI-allikaga DVI-D-pistiku abil ja ühendage kaugseade kuvariga selle DVI-D-väljundi kaudu. Kasutage kohaliku ja kaugseadme vahel Cat 5e kaablit video ja stereoheli edastamiseks; kui kuvari EDID-teave tuleb allikasse tagasi saata, ühendage teine Cat 5e kaabel. Ühendage mõlemale seadmele kaasasolevad toiteadapterid, vajadusel paigaldage seadmed, seejärel lülitage sisse allikas ja kuvar. Kontrollige allika eraldusvõimet ja heliseadeid, et need vastaksid sihtkuvarile kuni 1920 x 1200.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage kvaliteetseid Cat5e või Cat6 kaableid ja vältige nende paigaldamist kõrgepingeliste elektriliinide kõrval. Kui kuvar nõuab spetsiifilisi EDID-andmeid (näiteks kohandatud eraldusvõimet või värviprofiile), ühendage teine Cat5e kaabel, et võimaldada EDID-läbipääs.
