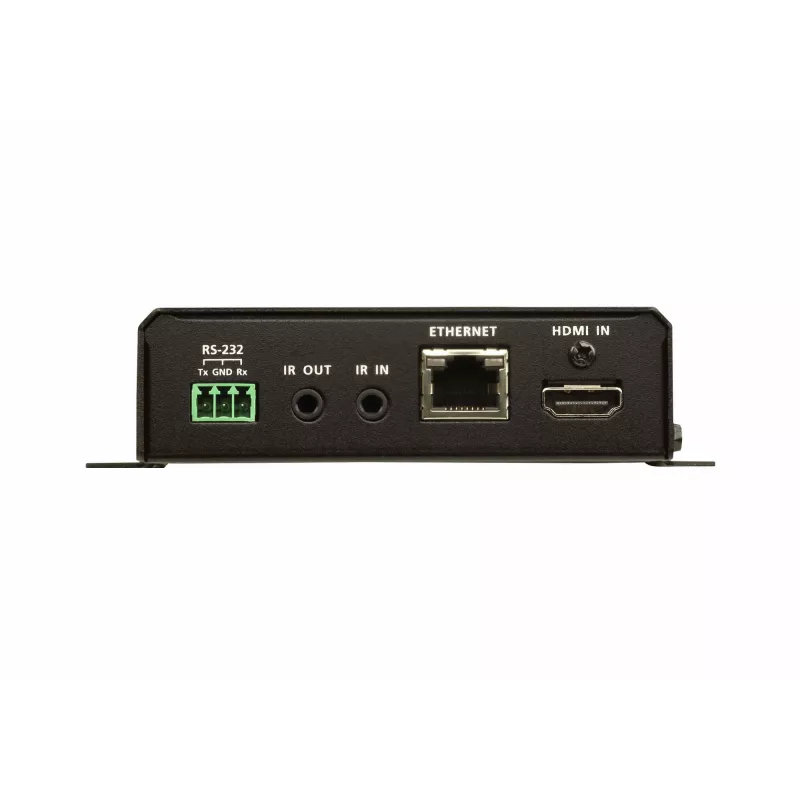

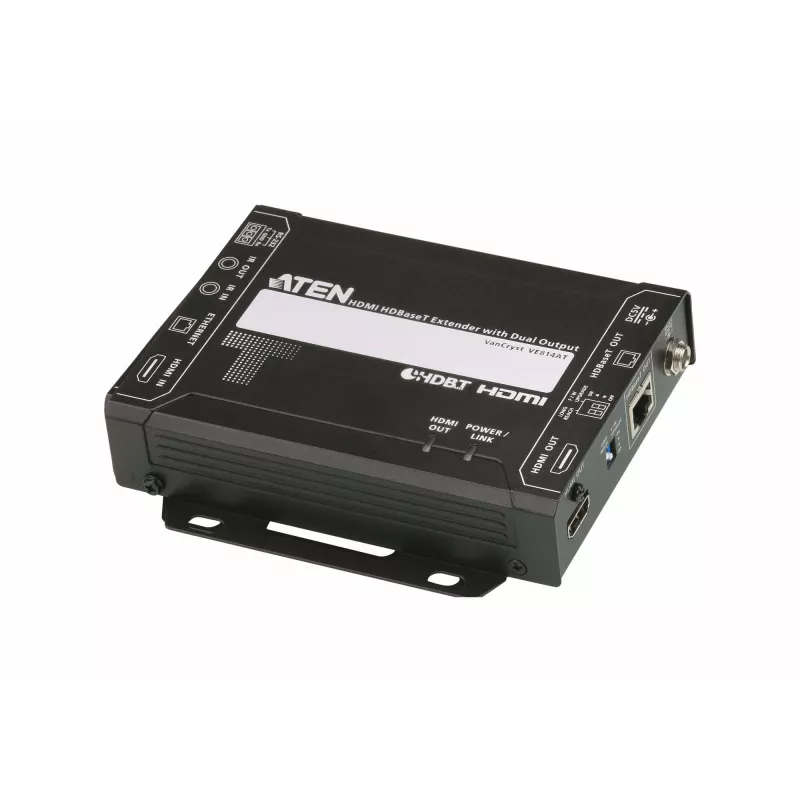

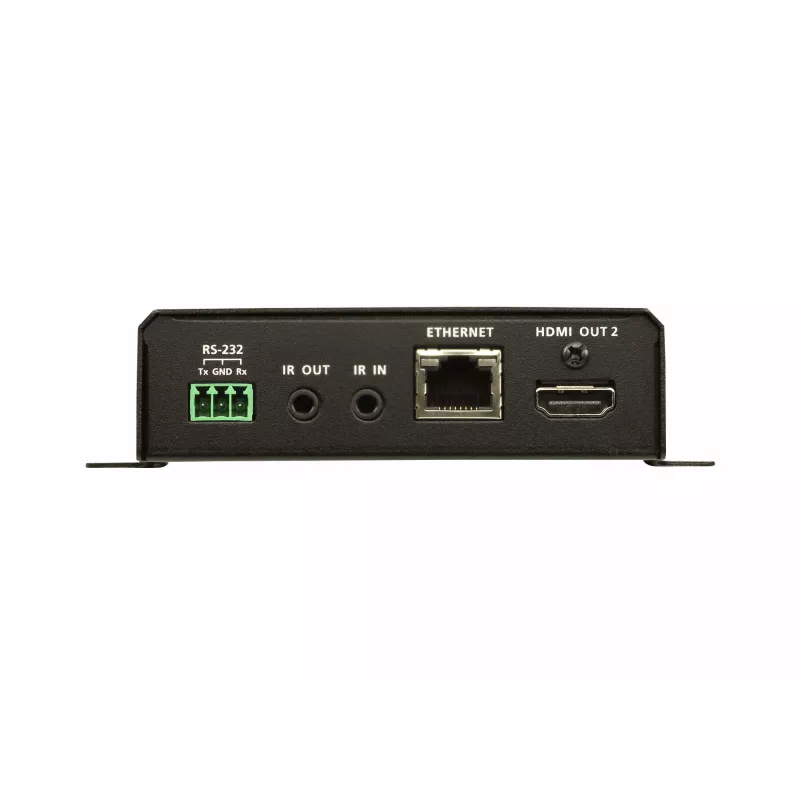

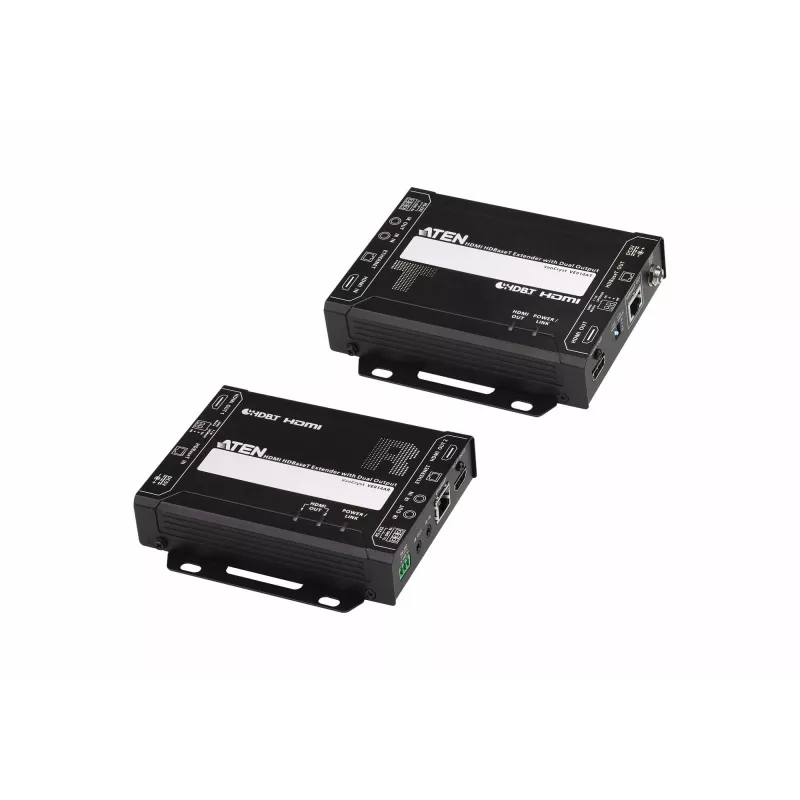

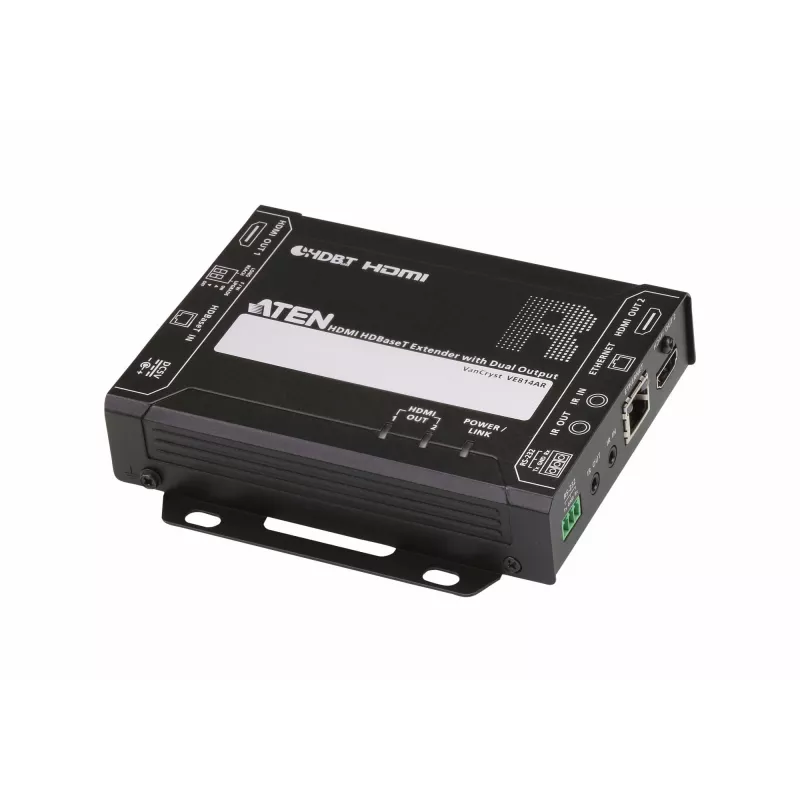

AV-saatja ja -vastuvõtja ATEN VE814A-AT-G

ATEN VE814A on HDBaseT HDMI pikenduspaar (saatja ja vastuvõtja), mis on loodud HDMI-signaalide edastamiseks kuni 100 m kaugusele ühe Cat5e/6/6a või ATEN 2L-2910 Cat6 kaabli kaudu. Seade toetab HDCP 2.2 ja HDMI funktsioone, sealhulgas 3D, Deep Color ja maksimaalset andmeedastuskiirust 10,2 Gbit/s, võimaldades 4K videoedastust professionaalsetes AV-paigaldistes. Komplekti kuulub üks VE814AT saatja, üks VE814AR vastuvõtja, IR-saatja ja -vastuvõtja kaablid, RS-232 klemmiplokid, toiteadapterid ja kasutusjuhend.

Eelised

ATEN VE814A tagab usaldusväärse pikamaa HDMI-edastuse ilma signaali kadudeta, kasutades HDBaseT tehnoloogiat ja ühte Cat-kaablit. Kaks sünkroonset väljundit võimaldavad samaaegselt toita kahte kaugkuvarit pluss ühte lokaalset kuvarit. Vastavus HDCP 2.2 ja HDMI 4K/10,2 Gbit/s spetsifikatsioonidele tagab ühilduvuse kaasaegsete allikate ja kuvaritega. Kompaktne vastuvõtja disain ja kaasasolevad tarvikud (IR-kaablid, RS-232 plokid ja toiteadapterid) lihtsustavad paigaldamist ja süsteemi integreerimist.

Sobib

• Konverentsiruumid ja koosolekuruumid, mis vajavad kaugkuvareid
• Digitaalsed sildid ja jaemüügiekraanid pikkade kaablite korral
• Loengusaalid ja klassiruumid, kus keskne allikas ühendatakse mitme ekraaniga
• Professionaalsed AV-paigaldised, kus on vajalik 4K ja HDCP 2.2 tugi

Peamised tehnilised andmed

• Mudel: VE814A (VE814AT saatja + VE814AR vastuvõtja)
• Edastus: HDBaseT üle Cat5e/6/6a või ATEN Cat6 (üks kaabel) kuni 100 m
• Video tugi: HDMI kuni 4K (4096 x 2160), 3D, Deep Color
• Maksimaalne andmeedastuskiirus: 10,2 Gbit/s
• HDCP: 2.2 ühilduv
• Toide: 5 V toiteallikas; toiteadapterid kaasas
• Kaal: 1,14 kg (vastuvõtja määratud)
• Värvus: Must

Kasutamine

Ühendage HDMI-allikas VE814AT saatjaga ja ühendage saatja ja VE814AR vastuvõtja ühe Cat5e/6/6a või ATEN Cat6 kaabliga kuni 100 m kaugusele. Ühendage HDMI-väljund(id) lokaalsete ja kaugkuvarite juures vastavalt vajadusele saatja ja vastuvõtja väljunditega. Kui on vaja kaugjuhtimist või jadajuhtimist, kinnitage kaasasolevad IR-saatja/vastuvõtja kaablid ja RS-232 klemmiplokid. Ühendage mõlemad seadmed kaasasolevate 5 V toiteadapteritega enne süsteemi sisselülitamist.

Soovitused

Parima jõudluse tagamiseks kasutage kvaliteetset Cat6 või Cat6a kaablit ja vältige paigaldamist kõrgepingeliste elektrikaablite lähedusse. Kontrollige allika ja kuvari ühilduvust HDCP 2.2-ga, kui edastate kaitstud 4K-sisu. Täieliku 4K jõudluse säilitamiseks hoidke kaabli pikkus 100 m või alla selle.
