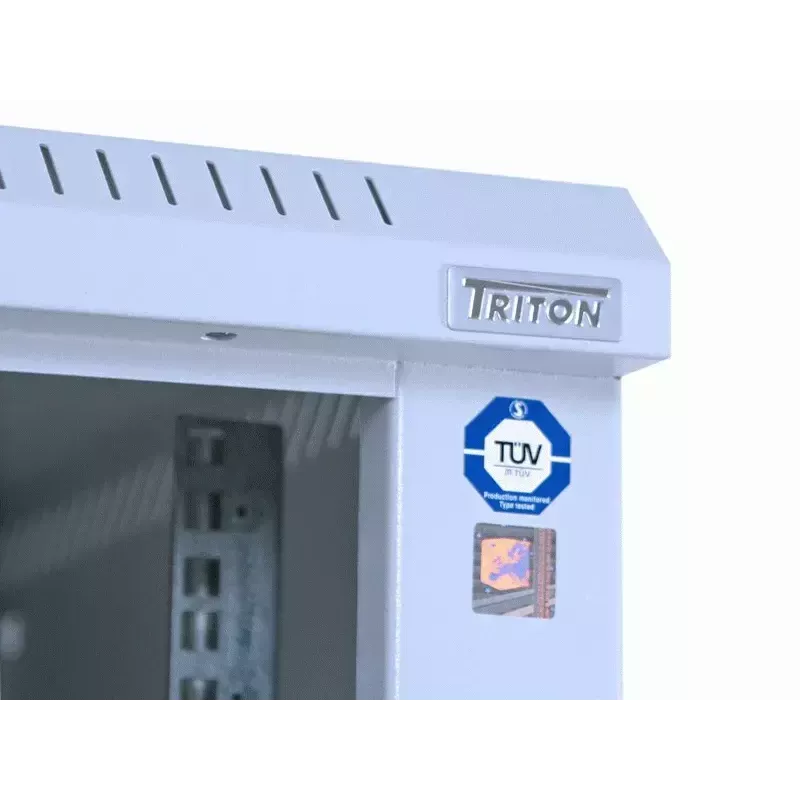

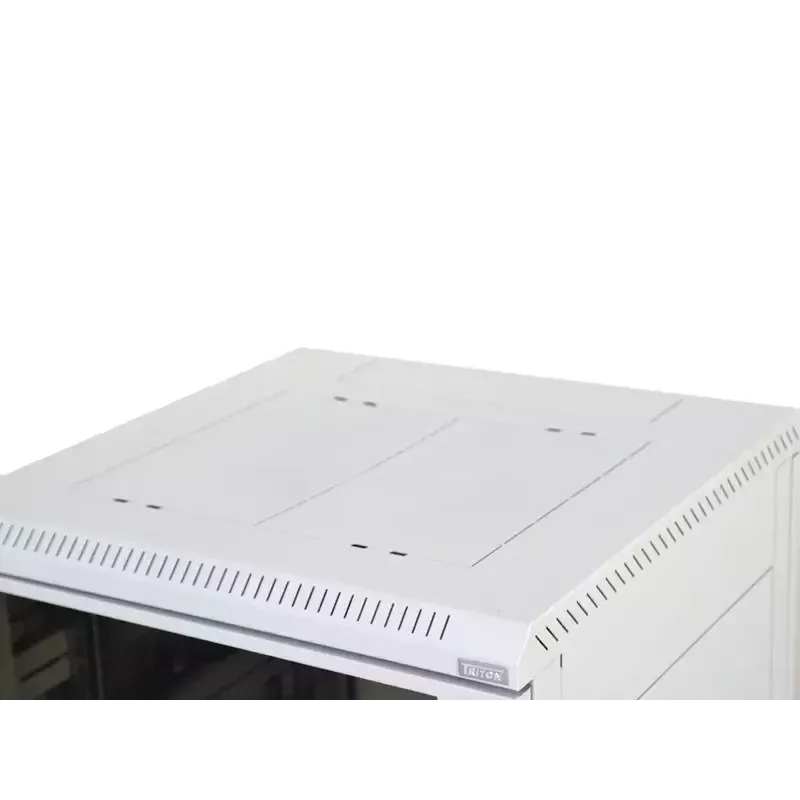

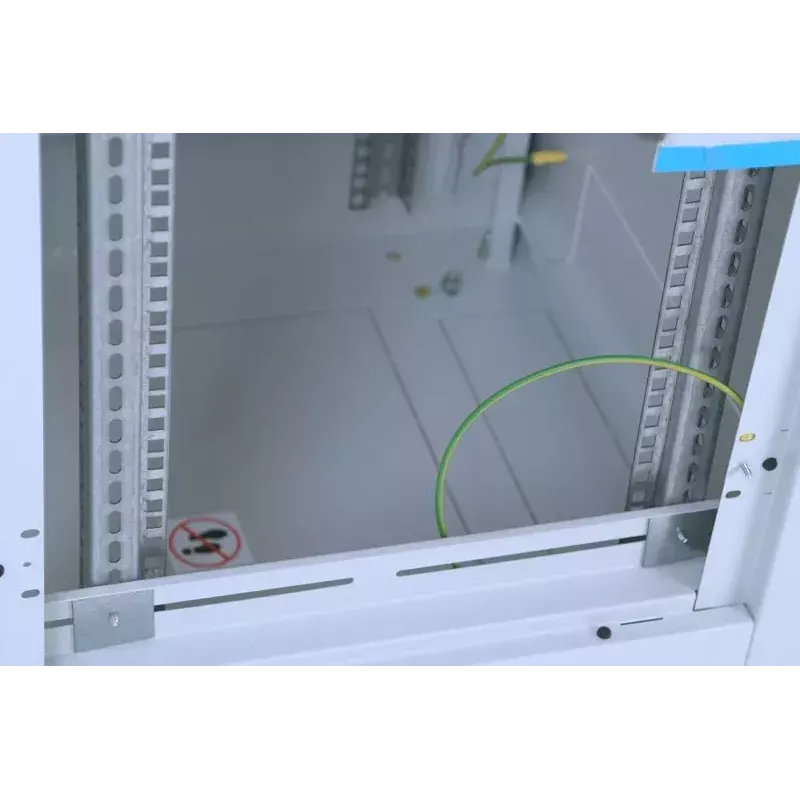

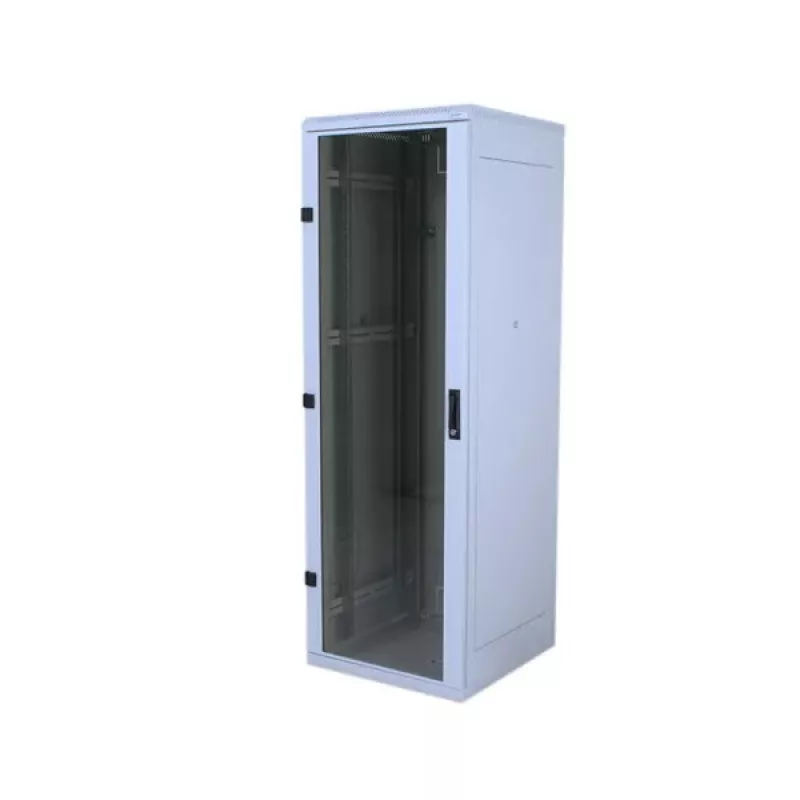

Vabalt seisev rack Triton RMA-42-A66-CAX-A1

Keevitatud põrandal seisev jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg Uue põlvkonna N1 RMA vabalt seisva jaotuskapi seeria kasutab raami konstruktsioonis uuenduslikke elemente, mis võimaldavad kõigil suurustel saavutada 800 kg kandevõime, säilitades samal ajal konstruktsiooni tugevuse. Konstruktsiooni kõrge stabiilsus RMA-l on töökindel keevitatud konstruktsioon. Kõrge töökvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Topeltuksed on varustatud pistikhäälitsustega. Paindlik ukse avamine Hingesüsteem võimaldab ust avada peaaegu 180°. Uksed on kergesti eemaldatavad ja ukse hinge saab vahetada. Tritoni kangikäepidemed Toodame ise oma pöörlevaid kangikäepidemeid vabalt seisvatele jaotuskappidele. Plastmooduli (ei sisaldu tarvikukomplektis) asendamisel saab kasutada ka poolsilindrilist lukusilindrit (valikuline tarvik). Patent: PUV 2013-27443 Reguleeritavad vertikaalsed lukustussiinid Vertikaalsed 19" raster-siire on kapi sügavuses lõpmatult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablihaldust. Eemaldatavad külg- ja tagapaneelid RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, on ka need standardvarustuses raami külge kinnitatud ühtsete lukkudega. Spetsiaalsed uksed ventilatsiooniseadmetele Sellele jaotuskapi tüübile saab tellida spetsiaalse täismetallist ukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon. Väljamurtavad paneelid Jaoturi tagumises osas asuvad kaablisisendid on varustatud väljamurtavate pimekatetega. Neid saab harjariba abil tolmu vastu tihendada. Plastikraam kaitseb kaableid kahjustuste eest (mõlemad sisalduvad tarvikukomplektis). Ava ventilatsiooniseadmele Suur ava koos väljamurtava paneeliga võimaldab Tritoni ventilaatorpaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta. Rattad, tasandusjalad, sokkel Jaoturi saab paigaldada tasandusjalgadele (osa tarvikukomplektist), kasutades vajadusel valikulisi sokli, rataste või tugiraamiga raskeveorataste varustust. Tagapaneel Eemaldatavad külg- ja tagapaneelid on standardvarustuses sama ühtse lukustusega kui esiuks. Ventilatsiooniavad raamis RMA jaotuskappidel on raamis ventilatsiooniavad jahutusõhu juurdevooluks paigaldatud komponentidele. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandus Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele. Painutatav raam (kehtib 800 mm laiuste jaoturite kohta) Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid kinnitusrelle 19", 21" ja 23" vahega, sõltuvalt kasutatavast tehnoloogiast. Keskmine vertikaalsete kinnitusrelside paar Üle 800 mm sügavuste jaotuskappide puhul tarnime standardvarustuses kolmanda vertikaalsete kinnitusrelside paari, mis tänu avatud profiilile ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab keskmiste vertikaalide külge kinnitada erinevate tugede abil (valikulised tarvikud). Pöördraam 800 mm laiused RMA ja RZA jaotuskapid võivad olla varustatud pöördraamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" tarvikutele on 330 mm. 19" põrandal seisev jaotur kaitseastmega IP20 Jaotur sisaldab 4 (üle 800 mm sügavuste jaoturite puhul 6) reguleeritavat vertikaalset riivistussiini komponentide paigaldamiseks. Jaoturi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahelehelised uksed täismetallist, perforeeritud (80% ja 86% õhu läbilaskvus) või klaasukse versioonid 4 mm paksuse karastatud klaasiga. Neid saab paigaldada jaoturi esi- või tagaosale. Üksikute uste maksimaalne lubatud kandevõime on 20 kg. Minimaalne pealekantav paksus on 65 µm. Need kapid on ette nähtud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotusraam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed jne) on ühendatud maanduskaablitega, mis peavad kogu kapi kasutusaja jooksul olema korralikult kinnitatud ja ühendatud. Kapi põhjas on M8 kruvi peamise maanduspunktina. Üleval ja all asuvad kaablisisendid väljamurtavate katetega. Soovitatav maksimaalne staatiline koormus jaoturile on 800 kg tasandusjalgade või sokli kasutamisel. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasleht, plastosad, kinnitusmaterjal.

• Ukse kõrgus: 1884mm
• Sügavus: 600mm
• Soovitatav maksimaalne koormus: 800kg
• Tollitariifik number: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Demonteeritav: Ei
• Kõrgus (väljast): 1970mm
• Pakendi kõrgus: 1.970m
• Esiuks: Klaasuks, vasak hing
• Esiukse lukustus: Ühepunktilukustus, turvalukk
• Parem külgpaneel: Täismetallist, kahe turvalukuga
• Vasak külgpaneel: Täismetallist, kahe turvalukuga
• Tagapaneel/-uks: Täismetallist tagapaneel, kahe turvalukuga
• Tagaukse lukustus: Turvalukk tagapaneelile
• Ukse laius: 497mm
• Tootja nr: RMA-42-A66-CAX-N1
• EAN vöötkood: 8595105187999
• Pakendi pikkus: 0.600m
• Pakendi maht: 0.7090m³
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Tootemärkus: Kapi kõrgus on antud ilma tarvikukomplektis olevate tasandusjalgadeta. Kui need jalad on paigaldatud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsete siinide maksimaalne vahekaugus: 517mm
• Päritoluriik: Tšehhi Vabariik
• Pakendis: Ei
• Tugevalt vähendatud: Ei
• Kaal: 82.780kg
• Pakendi laius: 0.600m
• Bränd: Tritón
• Laius: 600mm
• Kaitseaste: IP20
• Kõrgusühik: 42U

Kasutamine

Asetage vabalt seisev rack tasasele pinnale ja kinnitage see, kui kohalik paigalduspraktika seda nõuab. Paigaldage seadmed liugsiinidele, kasutades sobivaid rack-kruvisid (Tap-tite või sarnased), joondatuna 19" kinnitusavadega. Kui kasutate 800 mm laiust kapi varianti, mis on ette valmistatud alternatiivseteks paigaldusasenditeks, valige soovitud kesk- või nihutatud paigutus ja kinnitage liugsiinid vastavalt. Jaotage seadmete kaal ühtlaselt ja järgige üksikute seadmete tootjate juhiseid.

Soovitused

Tagage racki täitmisel korralik ventilatsioon ja kaablihaldus. Raskete seadmete puhul paigaldage raskemad üksused madalamatele U-positsioonidele, et säilitada stabiilsus ja vähendada üliraskeks muutumist.
