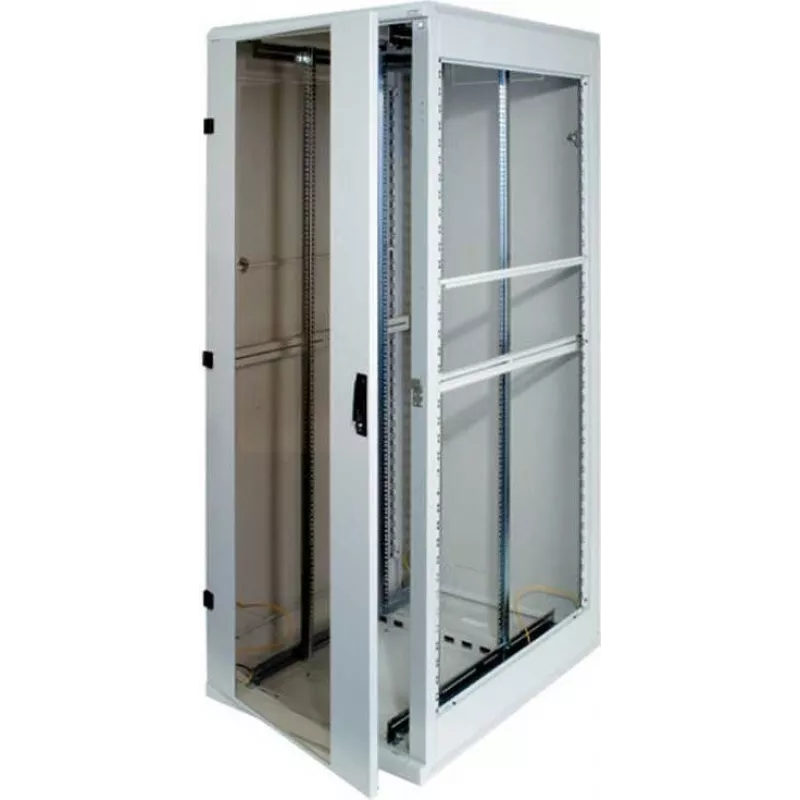

Vabaltseisev rack Triton RMA-42-A89-CAX-N1 42U 800kg hall

Keevitatud põrandal seisev jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg. Uue põlvkonna N1 RMA vabaltseisvate jaotuskappide seeria kasutab raamikonstruktsioonis uuenduslikke elemente, mis võimaldavad kõigil suurustel suuremat 800 kg kandevõimet, säilitades samal ajal konstruktsiooni tugevuse. Konstruktsiooni kõrge stabiilsus. RMA-l on töökindel keevitatud konstruktsioon. Kõrge töökvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Kaheukselised uksed on varustatud pistehingedega. Paindlik ukse avamine. Hingesüsteem võimaldab ust avada peaaegu 180°. Uksed on kergesti eemaldatavad ja uksehinge saab vahetada. Tritoni kangikäepidemed. Toodame vabaltseisvate jaotuskappide jaoks ise pöördkangikäepidemeid. Plastmooduli (ei sisaldu tarvikukomplektis) asendamisel saab kasutada ka poolsilindrilist lukusüdamikku (valikuline tarvik). Patent: PUV 2013-27443. Reguleeritavad vertikaalsed lukustussiinid. Vertikaalsed 19" restsiinid on kapi sügavuses lõputult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablihaldust. Eemaldatavad külg- ja tagapaneelid. RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, on ka need standardvarustuses raami külge kinnitatud samade võtmetega lukkudega. Eriuugud ventilatsiooniseadmetele. Seda tüüpi jaotuskappide jaoks saab tellida spetsiaalse täismetall-ukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon. Väljamurravad paneelid. Jaotuskapi tagaosas olevad kaablisisendid on varustatud väljamurravate katteplaatidega. Neid saab tolmukindlalt tihendada harjariba abil. Plastist raam kaitseb kaableid kahjustuste eest (mõlemad sisalduvad tarvikukomplektis). Ava ventilatsiooniseadme jaoks. Suur ava koos väljamurrava paneeliga võimaldab Tritoni ventilaatorpaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta. Rattad, tasandusjalad, sokkel. Jaotuskappi saab paigaldada tasandusjalgadele (osa tarvikukomplektist), kasutades vajadusel valikulisi tarvikuid: sokleid, rattaid või tugiraamiga raskeveorattaid. Tagapaneel. Eemaldatavatel külg- ja tagapaneelidel on standardvarustuses samad võtmed nagu esiuksel. Ventilatsiooniavad raamis. RMA jaotuskappidel on raamis ventilatsiooniavad jahutusõhu juhtimiseks paigaldatud komponentideni. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandus. Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele. Flex raam (kehtib 800 mm laiuste jaotuskappide puhul). Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid kinnitusreste 19", 21" ja 23" vahedega, sõltuvalt kasutatavast tehnoloogiast. Keskel asuv vertikaalsete kinnitusreste paar. Üle 800 mm sügavusega jaotuskappide puhul tarnime standardvarustuses kolmanda vertikaalsete kinnitusreste paari, mis oma avatud profiili tõttu ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaalsete restide külge, kasutades erinevat tüüpi tugesid (valikulised tarvikud). Pöördraam. 800 mm laiuseid RMA ja RZA jaotuskappe saab varustada pöördraamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" tarvikute jaoks on 330 mm. 19" põrandal seisev jaotuskapp kaitseastmega IP20. Jaotuskapp sisaldab 4 (üle 800 mm sügavuste jaotuskappide puhul 6) reguleeritavat vertikaalset riivistussiini komponentide paigaldamiseks. Jaotuskapi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kaheukselised uksed täismetallist, perforeeritud (80 % ja 86 % õhu läbilaskvus) või 4 mm paksuse turvaklaasiga klaasukse versioonid. Neid saab paigaldada jaotuskapi ette või taha. Üksikute uste maksimaalne lubatud kandevõime on 20 kg. Minimaalne pinnakatte paksus on 65 µm. Need kapid on ette nähtud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotuskapi raam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed, ...) on ühendatud maanduskaablitega, mis peavad olema kogu kapi kasutusaja jooksul korralikult fikseeritud ja ühendatud. Jaotuskapi põhjas on M8 kruvi peamise maanduspunktina. Kaablisisendid koos väljamurravate katetega asuvad üleval ja all. Jaotuskapi soovitatav maksimaalne staatiline koormus on 800 kg, kui kasutatakse tasandusjalgu või soklit. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasplekk, plastosad, kinnitusmaterjal.

• Sügavus: 900mm
• Ukse kõrgus: 1884mm
• Soovitatav maksimaalne koormus: 800kg
• Tollitariifi number: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värvus: Hall (RAL7035)
• Lahtivõetav: Ei
• Kõrgus (väljas): 1970mm
• Pakendi kõrgus: 1.970m
• Esiuks: Klaasuks, vasakpoolne hing
• Esiukse lukustus: Ühepunktiline lukustus, turvalukk
• Külgpaneel paremal: Täismetall, kahe turvalukuga
• Külgpaneel vasakul: Täismetall, kahe turvalukuga
• Tagapaneel/uks: Täismetallist tagapaneel, kahe turvalukuga
• Tagaukse lukustus: Tagapaneeli turvalukk
• Ukse laius: 697mm
• Tootja Nr.: RMA-42-A89-CAX-N1
• EAN vöötkood: 8595105192993
• Pakendi pikkus: 0.900m
• Pakendi maht: 14.180m³
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Tootemärkus: Kapi kõrgus on esitatud ilma tarvikukomplektis tarnitud tasandusjalgadeta. Kui need jalad on paigaldatud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsete restide maksimaalne vahe: 784mm
• Päritoluriik: Tšehhi Vabariik
• Pakkumisel: Ei
• Tugevalt alandatud: Ei
• Kaal: 122.640kg
• Pakendi laius: 0.800m
• Bränd: Tritón
• Kaitseklass: IP20
• Laius: 800mm
• Kõrgusühik: 42U

Kuidas kasutada

Asetage kapp komplekti kuuluvatele tasandusjalgadele või paigaldage vajadusel valikulised rattad või sokkel. Reguleerige 19" vertikaalsed restid oma seadmetele sobivale sügavusele ja kinnitage seadmed tavaliste rack-kruvide ja kinnitusklambrite abil. Juhtige kaablid läbi väljamurravate paneelide ja tihendage avad tarnitud harjaribade või kaitsekantidega, et vähendada tolmu sissepääsu. Kui on vajalik aktiivne jahutus, paigaldage selleks ettenähtud avasse ühilduvad ventilaatoriseadmed või tellige valikuline ventilaatoriseadme uks hõlpsamaks paigaldamiseks ja hoolduseks.

Soovitused

Kui paigaldis on üle 500 kg või sisaldab ulatuslikku kaabeldust, paigaldage horisontaalne kaablihaldus karkassile ja kaaluge pöördraami 800 mm laiuste kappide puhul, et lihtsustada seadmetele juurdepääsu. Veenduge, et eemaldatavad osad on vastavalt standarditele ühendatud, ja valige sobivad tarvikud (rattad, sokkel, ventilaatoriseadmed) vastavalt kavandatud keskkonnale ja kaalinõuetele.
