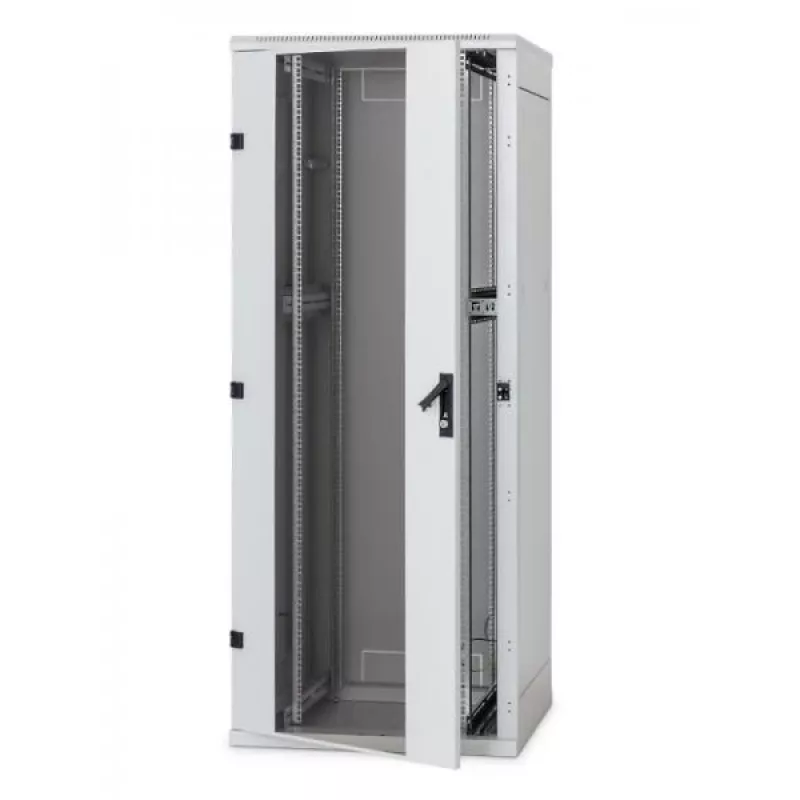

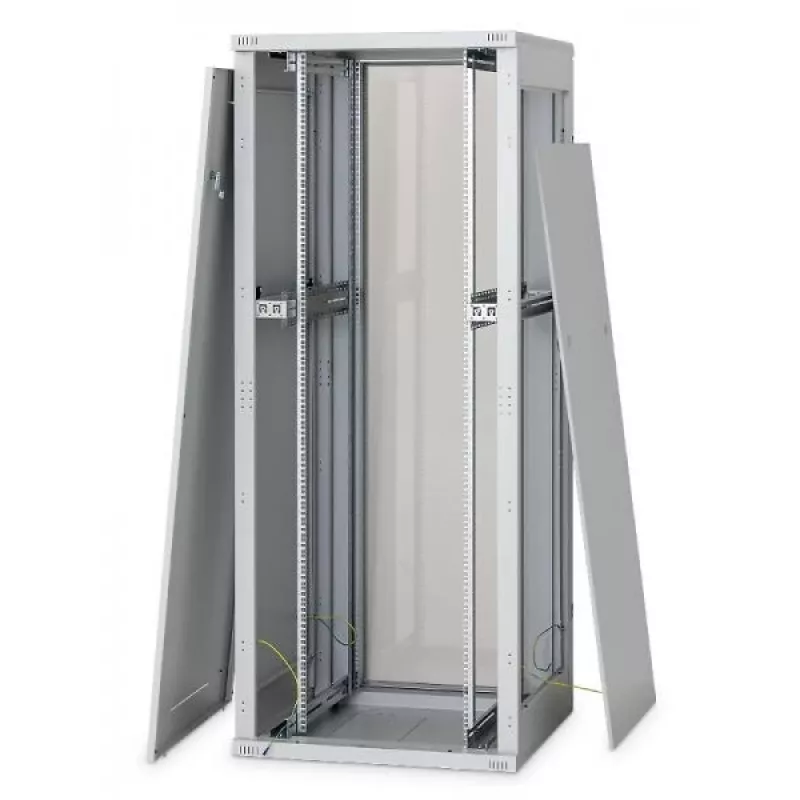

Vabalt seisev rack Triton RMA-22-A81-CAX-N1 22U 800kg Hall

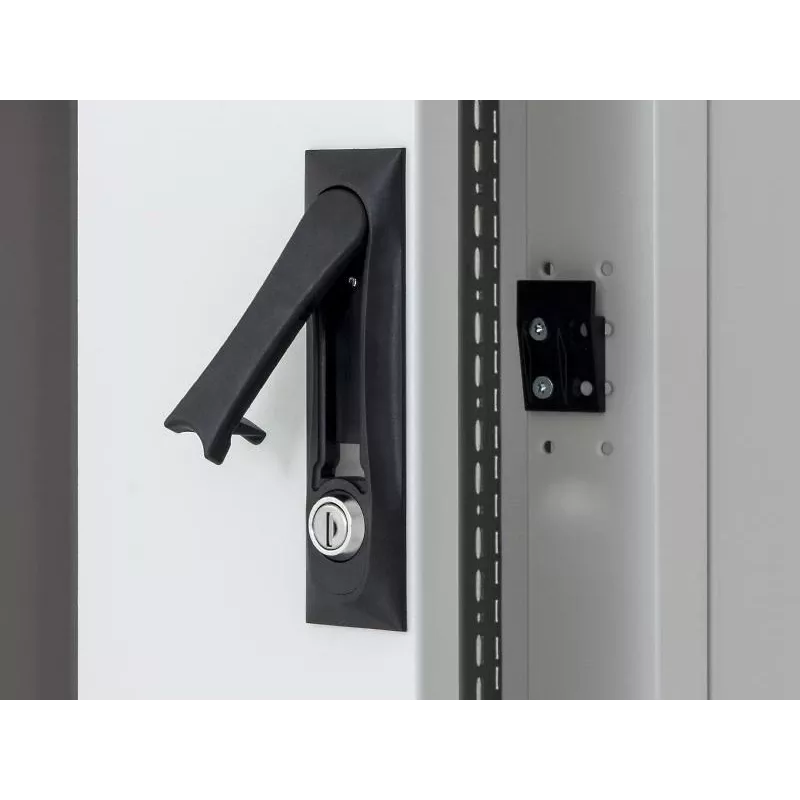

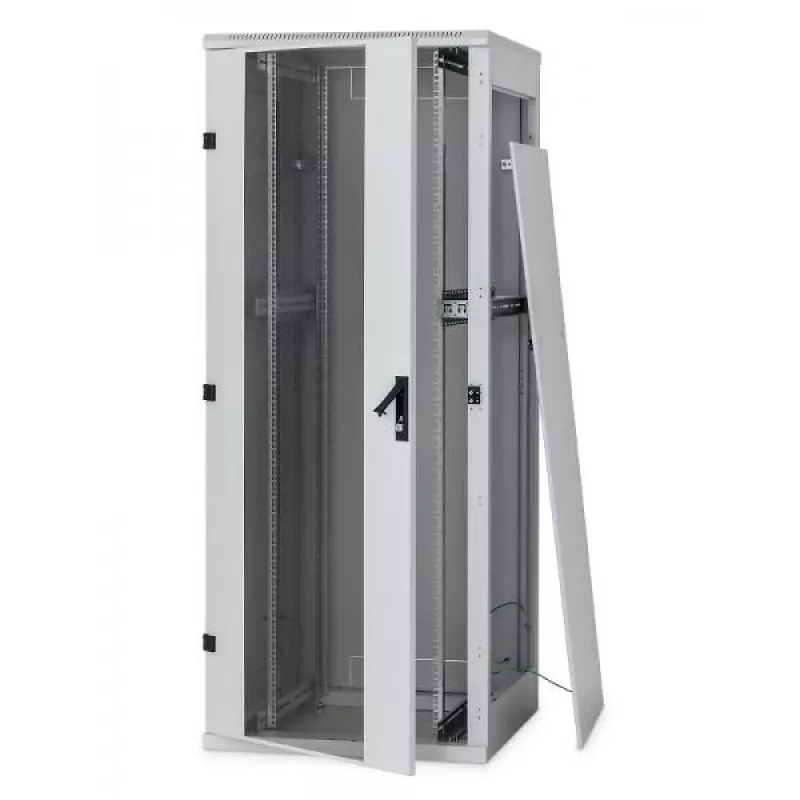

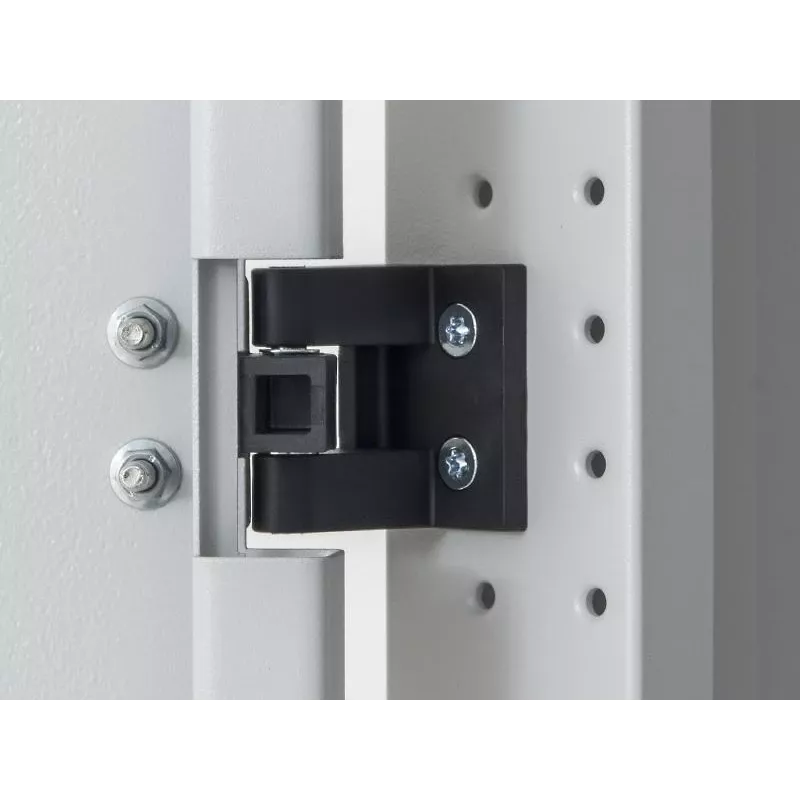

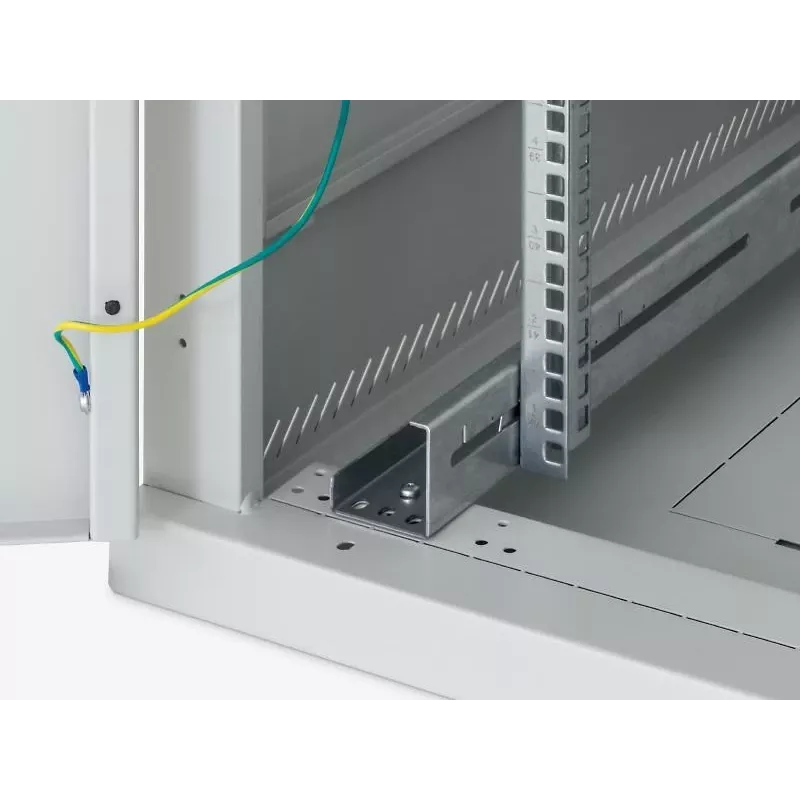

Keevitatud põrandale asetatav jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg. Uue põlvkonna N1 RMA vabalt seisvate jaotuskappide seeria kasutab raami konstruktsioonis uuenduslikke elemente, mis võimaldavad kõikidel suurustel suuremat kandevõimet 800 kg, säilitades samal ajal konstruktsiooni tugevuse. Konstruktsiooni kõrge stabiilsus. RMA-l on töökindel keevitatud konstruktsioon. Kõrge töökvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Topeltuksed on varustatud pistikhülsadega. Paindlik ukse avanemine. Hingesüsteem võimaldab ust avada peaaegu 180° nurga all. Uksi saab hõlpsasti eemaldada ja uksehinge vahetada. Tritoni kangiga käepidemed. Toodame ise oma pöörlevaid kangiga käepidemeid vabalt seisvatele jaotuskappidele. Asendades plastmooduli (ei kuulu tarvikukomplekti), saab kasutada ka poolsilindrilist lukusilindrit (valikuline tarvik). Patent: PUV 2013-27443. Reguleeritavad vertikaalsed lukustussiinid. Vertikaalsed 19" raster-siine saab kapi sügavuses lõputult reguleerida. See hõlbustab komponentide paigaldamist ja kaabeldust. Eemaldatavad külg- ja tagapaneelid. RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, on need standardvarustuses raami külge kinnitatud samatüüpiliste lukkudega. Eriti massiivsed uksed ventilatsiooniseadmetele. Eriti massiivne plekkust RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks on sellele jaotuskapile tellitav. Lisateavet leiate aktiivse ventilatsiooni jaotisest. Väljavabastatavad paneelid. Kaablisisendid jaotuskapi tagaosas on varustatud väljavabastatavate pimeplaatidega. Neid saab tihendada tolmu vastu, kasutades harjastihendit. Plastraam kaitseb kaableid kahjustuste eest (mõlemad kuuluvad tarvikute komplekti). Ventilatsiooniseadme ava. Suur väljavabastatava paneeliga ava võimaldab Tritoni ventilaatoripaneeli paigaldada ja väljastpoolt eemaldada ilma kruvikeerajat vajamata. Rattad, reguleeritavad jalad, sokkel. Jaotuskapi saab paigaldada reguleeritavatele jalgadele (osa tarvikute komplektist), kasutades vajadusel valikulisi sokli, rataste või tugiraamiga tugevdatud rataste varustust. Tagapaneel. Eemaldatavatel külg- ja tagapaneelidel on standardvarustuses samatüüpilised lukud nagu esiuksel. Ventilatsiooniavad raamis. RMA jaotuskappidel on raamis ventilatsiooniavad, et varustada paigaldatud komponente jahutusõhuga. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandamine. Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele. Flex-raam (kehtib 800 mm laiustele jaotuskappidele). Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid paigaldussiine 19", 21" ja 23" vahedega, sõltuvalt kasutatavast tehnoloogiast. Keskmine vertikaalsete paigaldussiinide paar. Üle 800 mm sügavustele jaotuskappidele tarnime standardvarustuses kolmanda vertikaalsete paigaldussiinide paari, mis oma avatud profiili tõttu ei segasügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaalsiinte külge, kasutatades erinevaid toetusi (valikulised tarvikud). Pöörderaam. 800 mm laiuseid RMA ja RZA jaotuskappe saab varustada pöörderaamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" tarvikutele on 330 mm. 19" põrandale asetatav jaotuskapp IP20 kaitseastmega. Jaotuskapp sisaldab 4 (üle 800 mm sügavustel kappidel 6) reguleeritavat vertikaalset riivistussiini komponentide paigaldamiseks. Jaotuskapi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahepoolega uksed täisplekist, perforeeritud (80 % ja 86 % õhu läbipääs) või klaasukse versioonides 4 mm paksuse karastatud klaasiga. Need on paigaldatavad jaotuskapi ette või taha. Üksikute uste maksimaalne lubatud kandevõime on 20 kg. Minimaalne pealekandmise paksus on 65 µm. Need kapid on ette nähtud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotusraam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed jne) on ühendatud maanduskaablitega, mis tuleb kogu kapi eluea jooksul korralikult fikseerida ja ühendada. Jaotuskapi põhjas on M8 kruvi peamaanduspunktina. Kaablisisendid väljavabastatavate katetega asuvad peal ja all. Jaotuskapi soovitatav maksimaalne staatiline koormus on 800 kg, kui kasutatakse reguleeritavaid jalgu või soklit. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasplekk, plastosad, kinnitusmaterjal.

• Kõrguse ühik: 22U
• Ukse kõrgus: 994mm
• Soovitatav maksimaalne koormus: 800kg
• Tollitariifinumber: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Demonteeritav: Ei
• Kõrgus (väljast): 1080mm
• Pakendi kõrgus: 1,080m
• Pakendi maht: 0,8640m³
• Esiuks: Klaasuks vasakpoolse hingega
• Esiukse lukustamine: Ühepunktiline lukustus, turvalukk
• Parem külgpaneel: Täisplekk, kahe turvalukuga
• Vasak külgpaneel: Täisplekk, kahe turvalukuga
• Tagapaneel/uks: Täisplekist tagapaneel, kahe turvalukuga
• Tagauste lukustamine: Tagapaneeli turvalukk
• Ukse laius: 697mm
• Tootja nr: RMA-22-A81-CAX-N1
• EAN vöötkood: 8595105191040
• Pakendi pikkus: 1,000m
• Kaal: 90,230kg
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Saksamaa
  [email protected]
• Toote märkus: Kapi kõrgus on määratud ilma tarvikute komplektis kaasasolevate reguleeritavate jalgadeta. Kui need jalad on paigaldatud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsiinte maksimaalne vahekaugus: 884mm
• Päritoluriik: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevalt vähendatud: Ei
• Pakendi laius: 0,800m
• Bränd: Tritón
• Kaitseklass: IP20
• Laius: 800mm
• Sügavus: 1000mm

Kasutamine

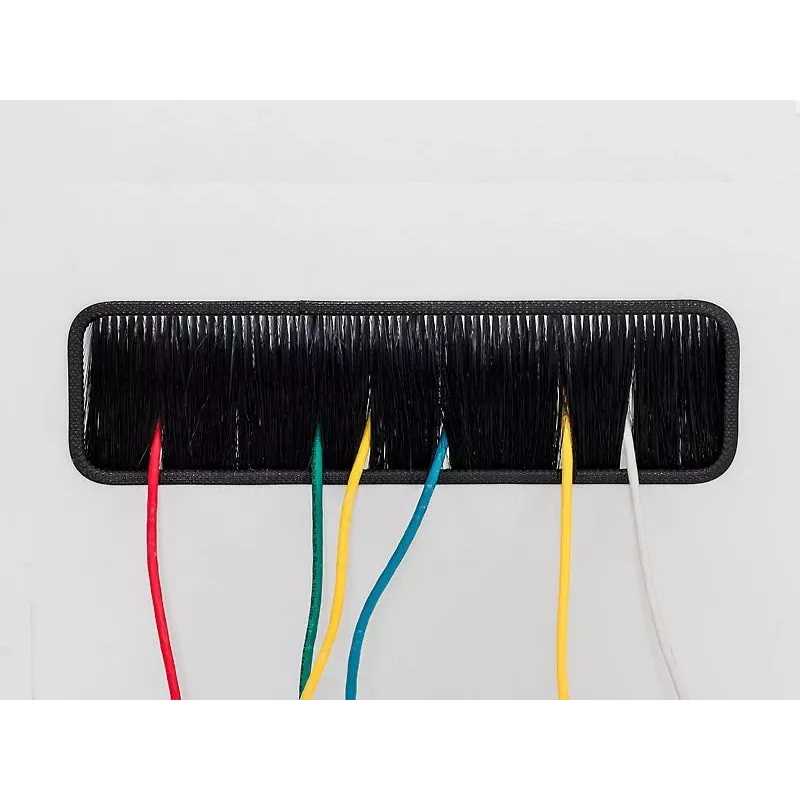

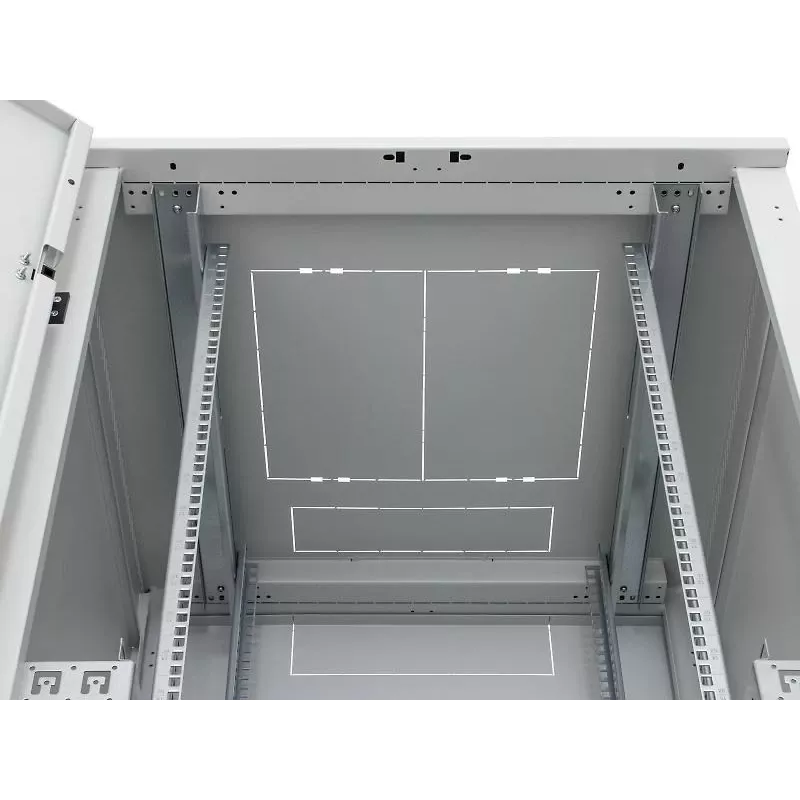

Asetage kapp oma reguleeritavatele jalgadele või valikulistele ratastele või soklile. Reguleerige vertikaalsed 19" siinid vajalikule sügavusele ja paigaldage seadmed, kasutades standardseid 19" kinnitusi. Juhtige kaablid läbi väljavabastatavate pimeplaatide põhjas, laes või tagakattes; kaabliavad kindlustage ja tihendage kaasasoleva harjastihendi või kaitseäärega, et piirata tolmu sissetungimist. Kui on vajalik aktiivne jahutus, tellige ühilduv ventilaatoriseadmega uks ja paigaldage Tritoni ventilaatoriseadmed väljastpoolt suure väljavabastatava ava kaudu. Lukustage eemaldatavad külgpaneelid ja tagakate, kasutades ukselukuga sobivat standardset võtit.

Soovitused

Kapp on ette nähtud siseruumide, IT- ja telekomirakenduste jaoks; järgige 800 kg koormuse piirangut ja jaotage kaal ühtlaselt. Raske koormuse (>500 kg) korral paigaldage horisontaalne kaabelduskonstruktsioon raami tugevdamiseks. Üle 800 mm sügavuste paigaldiste korral kasutage kaasasolevat keskmist vertikaalsiini ja vajadusel valikulisi kronsteine lühemate seadmete jaoks.
