Seinale kinnitatav riiul Digitus DN-49104-SET 12U 60kg IP20 Hall

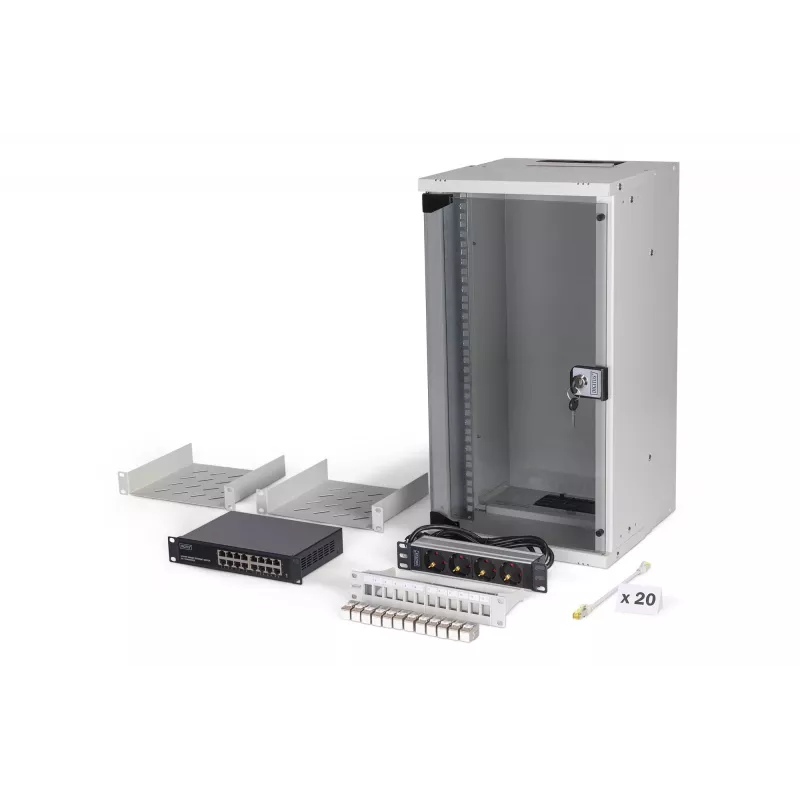

Täiskomplekt kompaktse 254 mm (10") võrgu paigaldamiseks, mis sisaldab 12U seinale kinnitatavat SOHO PRO kappi (lahtivõetuna), riiuleid, pistikupesaliistu, 16-pordilist Gigabit lülitit, 12-pordilist modulaarset patch-paneeli, kahtteist CAT6A varjestatud keystone-moodulit ja 20 lühikest CAT6A S/FTP patch-kaablit. Komplekt on mõeldud väikestele kontoritele, kodukeskkondadele või piiratud ruumiga jaotuspunktidele ning tarnitakse kompaktses karbis koos samm-sammuliste monteerimisjuhistega. 12U riiul toetab kuni 60 kg koormust ja selle kaitseaste on IP20.

Eelised

See komplekt sisaldab omavahel sobivaid DIGITUS komponente kiireks ja ühtseks IT-kaabelduseks: terasest suletud raamiga 12U seinale kinnitatav kapp, maanduskontaktiga pistikupesaliist, levinud IEEE standarditele vastav Gigabit lüliti, 12-pordiline modulaarne patch-paneel ja varjestatud CAT6A keystone-moodulid, mis sobivad 10GBase-T ja PoE variantide jaoks. Komplekti kuuluvad 0,25 m pikkused CAT6A S/FTP patch-kaablid lihtsustavad kapi siseselt ühendamist. Kapp tarnitakse lahtivõetuna, et vähendada transpordimahtu ja hõlbustada seinale paigaldamist.

Sobib

• Väikese kontori või kodu võrkudele, kus riiuli sügavus on piiratud
• Jaotuskappidele ja sideklappidele
• Keskkondadele, mis nõuavad varjestatud CAT6A ühendusi ja PoE tuge
• Paigaldistele, kus on vaja kompaktset 10" (254 mm) riiulit

Peamised tehnilised andmed

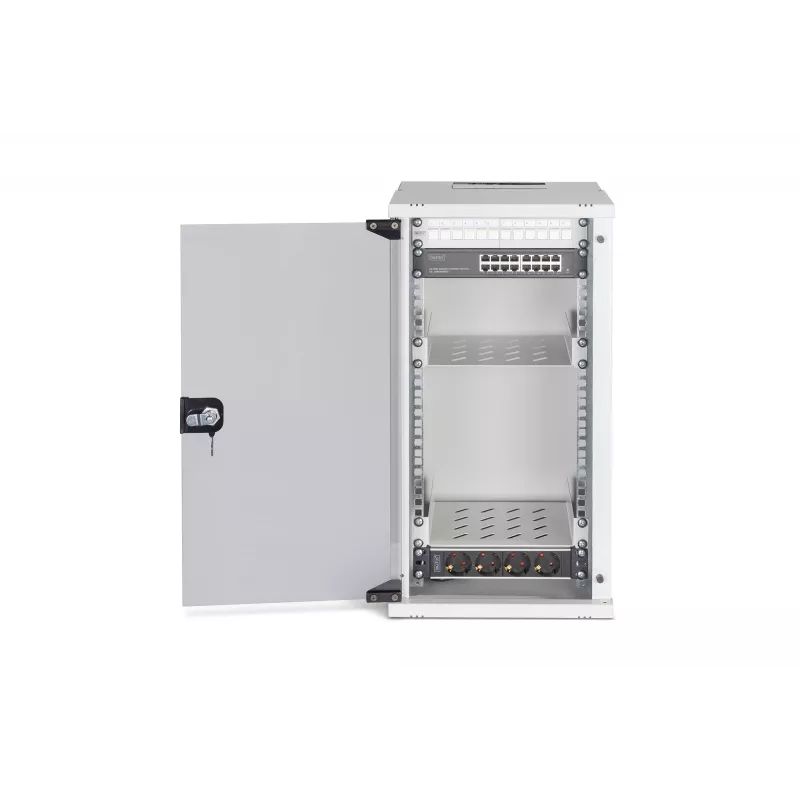

• Riiuli tüüp: Seinale kinnitatav SOHO PRO kapp, 12U, suletud raam
• Välismõõtmed (K x L x S): 595 x 315 x 300 mm (tarnitakse lahtivõetuna)
• Riiuli maht: 12U, max koormus 60 kg
• Kaitseaste: IP20
• Materjal / värv: Teras, hall
• Kaasas pistikupesaliist: 1U, 4 maanduskontaktiga pistikupesa, 250 VAC / 16 A, 2 m toitekaabel (H05VV-F 3G 1.5 mm²)
• Lüliti: 16-pordiline Gigabit Ethernet, vastab IEEE 802.3/802.3u/802.3ab/802.3x nõuetele
• Patch-paneel: 12-pordiline modulaarne patch-paneel
• Keystone-moodulid: 12 × CAT6A varjestatud, 10GBase-T, 500 MHz, PoE/PoE+/4PPoE ühilduv (IEEE 802.3af/at/bt), GHMT sertifitseeritud
• Patch-kaablid: 20 × CAT6A S/FTP, Cu, LSZH, AWG 26/7, 0,25 m, hall

Kasutamine

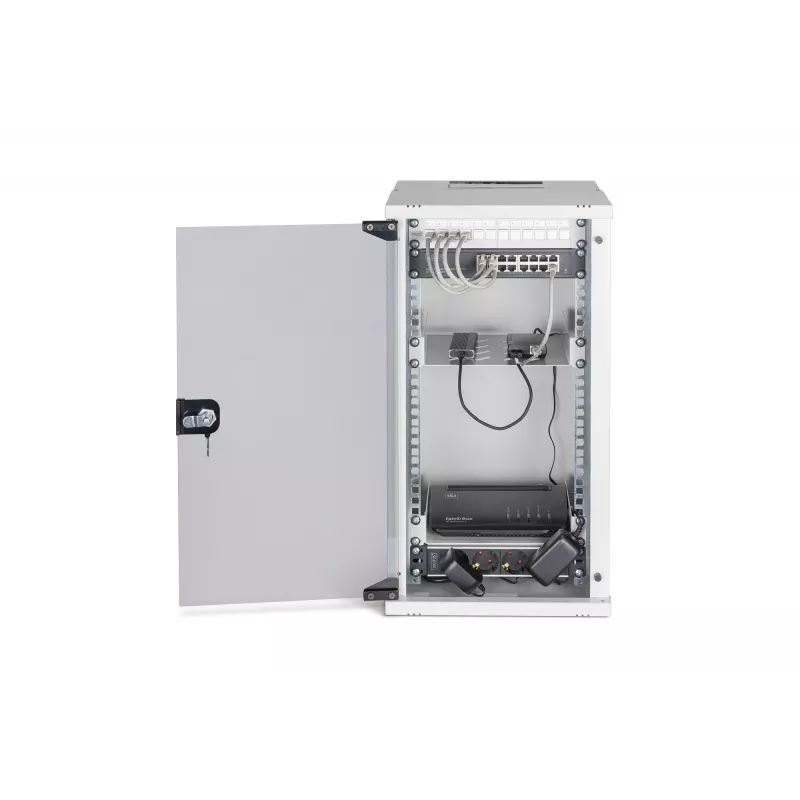

Monteerige ja kinnitage 12U SOHO PRO kapp sobivale seinale vastavalt kaasasolevatele samm-sammulistele juhistele. Paigaldage 1U riiulid ning kinnitage lüliti ja patch-paneel riiulirelssidele. Paigutage keystone-moodulid modulaarsesse patch-paneeli, ühendage oma püsiv horisontaalkaabeldus keystone-pistikupesadesse ja kasutage kaasasolevaid 0,25 m patch-kaableid lüliti portide ühendamiseks paneeli portidega. Ühendage pistikupesaliist sobivasse vooluvõrku ja suunake toitekaablid korralikult läbi kapi. Kontrollige võrguühenduse tulesid ja testige ühenduvust pärast kaabelduse lõpetamist.

Soovitused

Parima jõudluse saavutamiseks kasutage keystone-moodulite puhul varjestatud välist kaabeldust ning tagage kapi ja patch-paneelide nõuetekohane maandus. Ärge ületage lubatud 60 kg koormust ja järgige pistikupesaliistu ühendamisel kohalikke elektripaigalduseeskirju.
