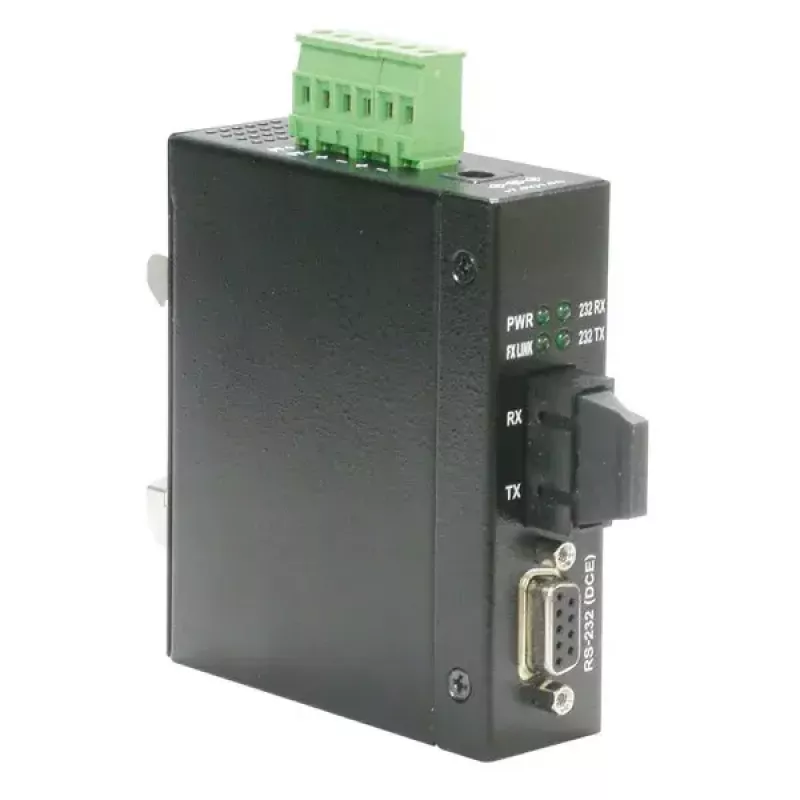

Tööstuslik muundur RS232 ROLINE 21.13.1141

Tööstuslik muundur RS232 multimoobalt-optiliseks (mudel 21.13.1141) tagab usaldusväärse ühenduse kahe RS-232 jadaseadme vahel, kasutades SC-pistikuga mitmeviisilist fiibrit. See teostab RS-232 andmete ja kõigi juhtsignaalide läbipaistvat muundust, toetab kõiki edastuskiirusi ilma kasutajapoolse seadistamiseta ning on mõeldud paigaldamiseks tööstuskilpidesse DIN-liistule kinnitatava metallkorpusega. Seade pakub täiustatud signaalikaitset ning on ette nähtud laia töötemperatuuri ja toitepinge vahemiku jaoks, sobides tööstuskeskkondadesse.

Eelised

Muundur tagab RS-232 liinide ja juhtsignaalide täieliku läbipaistvuse, välistades vajaduse protokolli või edastuskiiruse seadistamise järele. Sellel on RS-232 liideste liigpinge-, elektrostaatilise lahenduse (ESD) ja isolatsioonikaitse, lai sisendpingevahemik (7–30 V alalisvoolu) ning ventilaatorita vastupidav metallkest koos DIN-liistule paigaldamise võimalusega tööstuslikuks kasutamiseks. Seade vastab tööstuslikele emissiooni- ja häirekindlusnõuetele ning töötab laias temperatuurivahemikus.

Sobilik

• RS-232 ühenduste pikendamiseks pikkade vahemaade taha mitmeviisilise fiibri abil
• Tööstusautomaatika kilpidesse ja juhtimiskorpusesse
• Keskkondadesse, kus on vajalik elektromagnetiliste häirete kaitse ja signaaliisolatsioon
• Rakendustesse, kus on vaja ühenda-ja-kasuta RS-232 muundust ning ühilduvust mis tahes edastuskiirusega

Peamised tehnilised andmed

• Mudel: ROLINE 21.13.1141
• Funktsioon: RS-232 multimoobalt-optiliseks muundur
• Fiibripistik: SC (multimode)
• RS-232: andmete ja kõigi juhtsignaalide läbipaistev muundus
• Edastuskiirus: toetab kõiki RS-232 edastuskiirusi, seadistamine pole vajalik
• Toitesisend: 7–30 V alalisvoolu, max 2,4 W
• Toitepistikud: klemmiplokk ja alalisvoolupesa (6,3 mm / 2,0 mm)
• Töötemperatuur: -20 °C kuni +70 °C
• Paigaldus: ühildub DIN-liistuga
• Kaitse: RS-232 liigpinge-, ESD- ja isolatsioonikaitse; tööstuslikud emissiooni- ja häirekindlusnäitajad

Kasutamine

Paigaldage muundur DIN-liistule kilbi sees ja ühendage RS-232 jadaseadmed RS-232 liidesega. Ühendage mitmeviisiline fiiber, kasutades SC-pistikuid kahe muunduriseadme vahel. Toide andke klemmiploki või alalisvoolupesa kaudu (7–30 V alalisvoolu). Seade töötab läbipaistvalt, ilma et oleks vaja seadistada edastuskiirust või protokolli; kui toide on antud ja ühendused tehtud, edastab see RS-232 andmeid ja juhtsignaale üle optilise fiiberlingi.

Soovitused

Paigaldage muundurid fiiberlingi mõlemasse otsa ja kasutage sobivat DIN-liistu toiteplokki (soovitatav ROLINE DIN-liistu toiteplokk 21.13.1226) stabiilse töö tagamiseks. Kontrollige fiibri tüüpi ja pistikuühilduvust (multimode SC) ning tagage häirekindluse parimaks toimimiseks nõuetekohane maandus ja isolatsioon.
