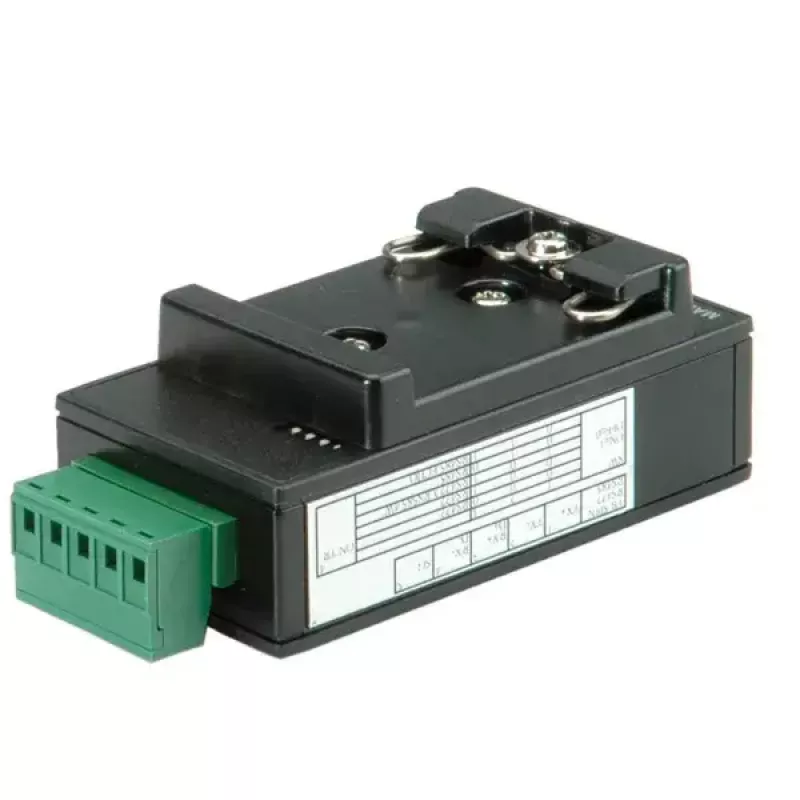

USB 2.0 RS422/485 adapter ROLINE 12.02.1004

ROLINE USB 2.0 RS422/485 adapter ROLINE 12.02.1004 muudab USB-pordi isoleeritud RS422/RS485 jadaliideseks, et tagada jadaseadmete töökindel ühendus arvutiga. Adapter toetab asünkroonset jadasidet, pakub 3000 V alalisvoolu optilist isolatsiooni ja on mõeldud DIN-liistule paigaldamiseks. See sisaldab 5-kontaktilist klemmiplokki ja Mini-USB B-tüüpi pistikut ning sellega on kaasas USB-kaabel, draiveri-CD ja juhend.

Eelised

Adapter pakub optilist isolatsiooni seadmete kaitsmiseks ja häirete vähendamiseks, toetab andmeedastuskiirusi kuni 115 kbit/s ning pakub 15 kV ESD-kaitset ja liigpingekaitset RS-422/485 signaalidele. DIP-lülitid võimaldavad konfigureerida terminalitakistust ja kajarežiimi, samas kui oleku LED-id näitavad linki ja aktiivsust. Toide antakse Mini-USB B-tüüpi pistiku kaudu ja seade ühildub USB 2.0/1.1/1.0 ning mitmete Windowsi operatsioonisüsteemidega.

Sobib

• RS422 või RS485 tööstusseadmete ühendamiseks arvutiga USB kaudu
• DIN-liistuga paigaldusteks juhtkappides ja automaatikarackides
• Rakendusteks, kus on vaja elektrilist isolatsiooni arvuti ja jadaseadmete vahel
• Keskkondadesse, kus on vaja ESD- ja liigpingekaitset

Peamised tehnilised andmed

• Mudel: ROLINE 12.02.1004
• Liides: USB 2.0 (ühildub USB 1.1 / 1.0)
• Jadarežiimid: RS-422 / RS-485, asünkroonne jadaside
• Isolatsioon: 3000 V alalisvoolu (optiline)
• Andmeedastuskiirus: kuni 115 kbit/s
• Pistikud: 5-kontaktiline klemmiplokk (TX+, TX-, RX+, RX-, SGND), 1× Mini-USB B-tüüp
• Kaitse: 15 kV ESD-kaitse signaalidel, RS-422/485 liigpingekaitse
• Seaded: Terminalitakistus ja kajarežiim DIP-lülitite kaudu
• Näidikud: Oleku LED-id
• Paigaldus: DIN-liist
• Toide: Mini-USB B-tüübi kaudu (54 mA)
• Sisu: Konverter, USB-kaabel, draiveri-CD, juhend

Kuidas kasutada

Paigaldage adapter DIN-liistule ja ühendage arvutiga kaasasoleva Mini-USB B-tüüpi kaabli abil. Installige sobiv draiver kaasasolevalt CD-lt või laadige alla ajakohane draiver oma Windowsi versiooni jaoks. Ühendage jadaseade 5-kontaktilise klemmiplokiga, järgides signaalimärgistust (TX+, TX-, RX+, RX-, SGND). Konfigureerige terminalitakistus ja kajarežiim DIP-lülititega vastavalt ühendatud seadme nõuetele ning seadistage jadaparameetrid (edastuskiirus kuni 115 kbit/s, paarsus, andmebitid, stoppbitid) hostrakenduses.

Soovitused

Töökindla side tagamiseks tööstuskeskkonnas hoidke USB-kaabli pikkused soovitatud piirides, veenduge diferentsiaalpaaride õiges ühenduses ning kontrollige DIP-lülitite seadeid liinilõpetuse ja kajajuhtimise osas. Kasutage kaasasolevaid liigpinge- ja ESD-kaitsefunktsioone, et vähendada riske elektriliselt häirivates paigaldistes.
