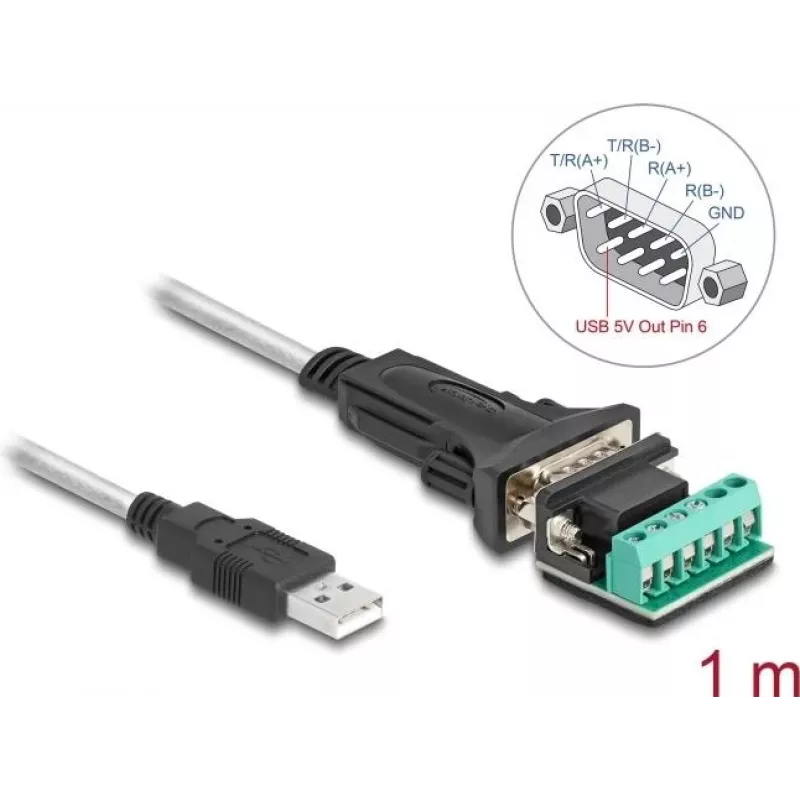

DeLOCK adapter USB 2.0 Type-A jadaühendusele RS-422/485 1 m

See DeLOCKi USB 2.0 jadaadapter muudab USB Type-A pordi jadaliideseks RS-422/RS-485. Sellel on 1 m kaabel ja eemaldatav 6 kontaktiga klemmiplokk, mis sobib jootevabadeks ühendusteks või paigaldamiseks arvutikorpustesse. Adapter on mõeldud mõõteriistade, müügipunktisüsteemide, printerite, modemite, asjade interneti seadmete ja muu varustuse ühendamiseks, mis nõuavad RS-422 või RS-485 sidet.

Eelised

Adapter toetab nii RS-422 kui ka RS-485 jadastandardeid ja ühendub otse USB 2.0 Type-A porti. Eemaldatav klemmiplokk võimaldab lihtsat juhtmestamist ja paigaldamist korpustesse ilma jootmiseta. 1 m kaabli pikkus pakub paindlikkust lauaarvutite ja riiulisse paigaldatud seadistuste jaoks ning läbipaistev ja must viimistlus aitab sobituda erinevate paigaldustega.

Sobib

• RS-422/RS-485 liidestega mõõteseadmete ühendamiseks
• Müügipunktisüsteemid ja välisseadmed
• Jadaprinterid ja modemid
• Asjade interneti seadmed ja tööstuslikud kontrollerid
• Rakendused, mis nõuavad jootevabasid klemmiploki ühendusi

Peamised tehnilised andmed

• Bränd: DELOCK
• Mudel / MPN: 64268
• EAN: 4043619642687
• Sisendliides: USB 2.0 Type-A
• Väljundliides: RS-422 / RS-485 6 kontaktiga klemmiploki kaudu
• Kaabli pikkus: 1 m
• Pistik 2: DB-9 (jadaport)
• Värvus: Läbipaistev, must

Kasutamine

Ühendage USB Type-A pistik hostarvuti USB 2.0 porti. Juhtmestage RS-422 või RS-485 signaalid 6 kontaktiga klemmiplokki vastavalt ühendatava seadme viikude asetusele ja maandusnõuetele; klemmiplokki saab paigaldada arvutikorpuse sisse või kasutada väliselt jootevabadeks ühendusteks. Vajadusel andke klemmiploki kaudu välistele seadmetele 5 V vastavalt seadme spetsifikatsioonidele. Installige hostisüsteemi vajalikud draiverid, et USB-adapter tuvastataks jadapordina COM.

Soovitused

Usaldusväärse side tagamiseks kontrollige RS-422 või RS-485 õiget juhtmestust (diferentspaarid ja GND), seadke vajaduse korral sobiv terminaator ja eelpingestus ning veenduge hostarvuti draiverite installimises. Kasutage 1 m kaabli pikkust signaali halvenemise vähendamiseks tüüpilistes lauaarvuti või tööstuslike seadistuste puhul.
