Suundantenn QuWireless QuMax PoE/LAN, mitmeribaline 0,694–2,7 GHz, kuni 6 dBi, valge

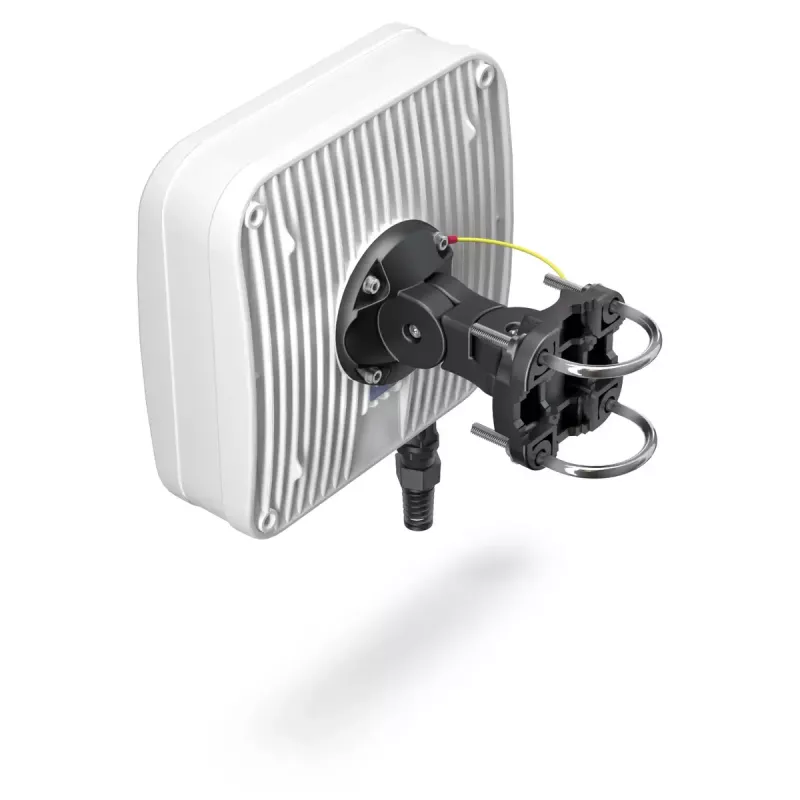

QuWireless QuMax suundantenn on mitmeribaline välitingimustes kasutatav LTE-antenn, mis on mõeldud suunatud traadita ühenduste loomiseks PoE/LAN kaudu. Kattes sagedusvahemikud 0,694–0,96, 1,7–2,2 ja 2,2–2,7 GHz, pakub see suunduvat levi, mille võimendus on kuni 6 dBi (märgitud 4 / 6 dBi) ja vertikaalne polarisatsioon. Antenn on kompaktses valges korpuses, välismõõtmetega 272×96×276 mm ning vastupidava konstruktsiooniga, mis on mõeldud püsipaigaldisteks, sealhulgas tööstuslikesse väliskeskkondadesse. QuMax ühendab suure võimsusega suundantenni ja spetsiaalse paigaldusala Teltonika TRB140 ruuteri jaoks, ühendades antenni ja ruuteri ühes IP67-kaitsega lahenduses, mis sobib kaugühendusteks tugijaamade, repiiterite ja punkt-punkti ühendustega.

Eelised

QuMax antenn ühendab mitmeribalise katvuse suunduva kiirgusmustriga, et parandada signaali tugevust valitud tugijaama või repiiteri suunas, vähendades häireid soovimatutest suundadest. Selle maksimaalne võimendus kuni 6 dBi aitab pikendada ühendusulatust püsipaigaldiste puhul, samas kui kompaktne valge korpus lihtsustab paigaldamist ja kaitseb sisemisi komponente. Integreeritud võimalus paigaldada Teltonika TRB140 ruuter antenni korpuse sisse võimaldab kõik-ühes välipaigaldust, mis vähendab kaabelduse ja ilmastikukindlaks muutmisega seotud tööd. Vertikaalne polarisatsioon ja tugi tavalistele PoE/LAN ühendustele muudab integreerimise olemasoleva võrguseadmestikuga lihtsaks.

Sobib

• Püsivateks välistingimustes ühendusteks kaugemate mobiilsidetugijaamadega
• Punkt-punkti ja punkt-mitmikpunkti ühendusteks tööstusobjektidel
• Signaali parandamiseks repiiterite ja väliste ruuterite jaoks
• Välistingimustes PoE/LAN paigaldisteks, mis nõuavad kompaktset ja ilmastikukindlat antennikorpust

Peamised tehnilised andmed

• Sagedusvahemik: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz
• Maksimaalne antenni võimendus: kuni 6 dBi (täpsustatud kui 4 / 6 dBi)
• Polarisatsioon: vertikaalne
• Korpuse mõõtmed: 272 × 96 × 276 mm
• Värvus: valge
• Kaal: 1,8 kg

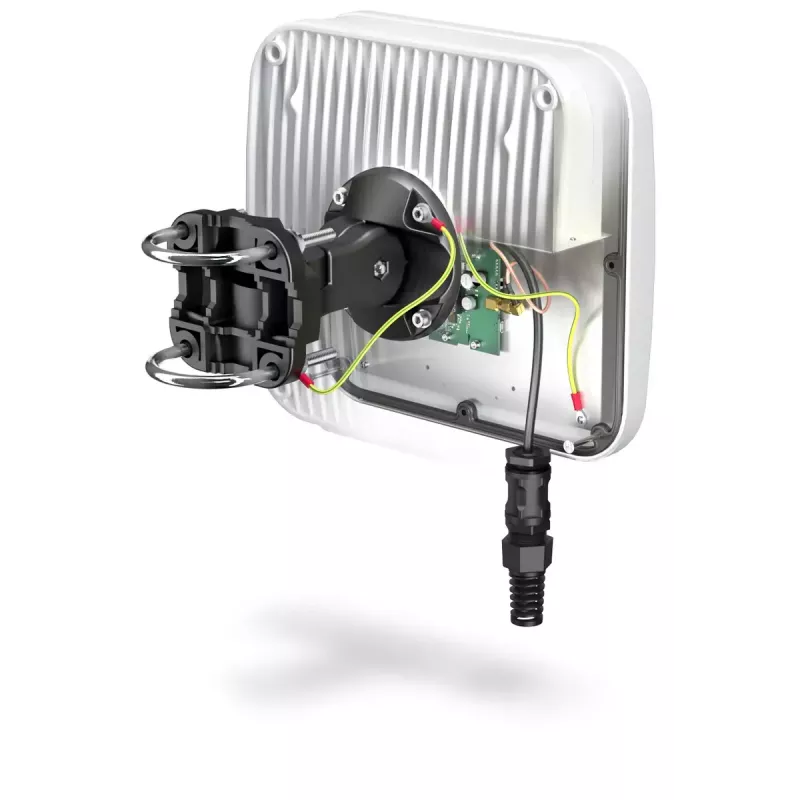

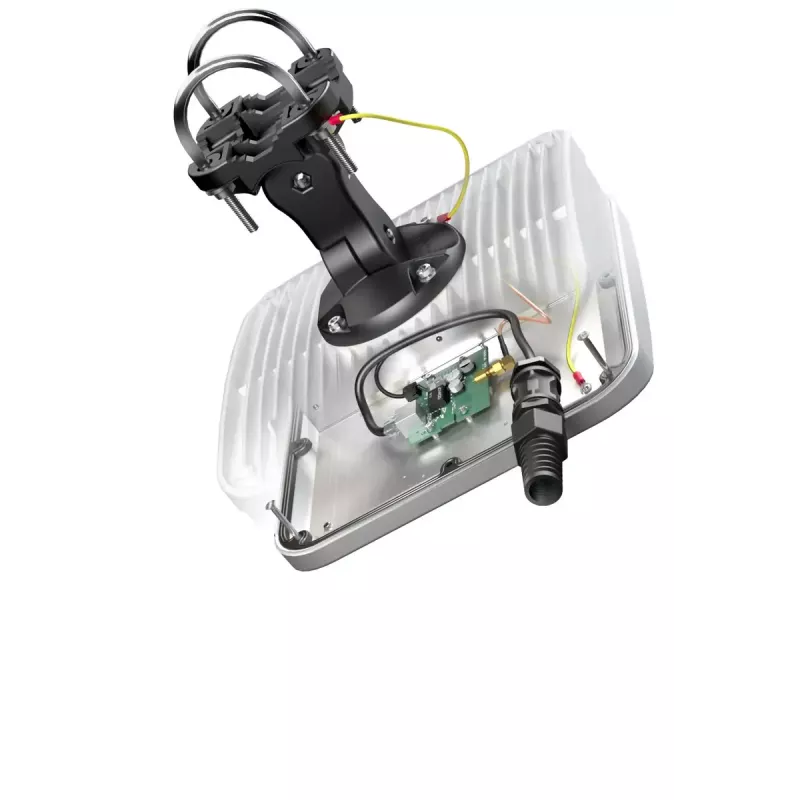

• Integreeritud ruum Teltonika TRB140 ruuteri paigaldamiseks; välitingimustesse sobiv korpus

Kasutamine

Paigaldage QuMax antenn sobivasse väliskohta, kust avaneb takistusteta vaade sihtmärgiks olevale tugijaamale või repiiterile, ja kinnitage see sobivate masti- või seinaklambritega. Paigaldage Teltonika TRB140 ruuter selleks ettenähtud korpuse alasse vastavalt ruuteri tootja juhistele, veendudes, et kõik tihendid on korralikult paigaldatud, et säilitada ilmastikukaitse. Ühendage ruuter antenni toiteallikaga ja suunake PoE või LAN kaabeldus vastavalt vajadusele, järgides tavalisi ohutus- ja maandusprotseduure. Pärast sisselülitamist joondage antenn optimaalse signaalitugevuse saavutamiseks, jälgides ruuteri või vastuvõtja ühenduse mõõdikuid, ja tehke peenhäälestusi asimuudi ja kõrguse osas, kuni saavutate soovitud jõudluse.

Soovitused

Parima jõudluse saavutamiseks paigutage antenn võimalikult kõrgele ja tagage takistusteta vaade kaugjaamale. Kasutage kvaliteetset varjestatud kaabeldust ja järgige kohalikke maandus- ja piksekaitse tavasid. Teltonika TRB140 korpusesse paigaldamisel kontrollige, et IP67 tihendid oleksid terved, et säilitada ilmastikukindlus, ning kontrollige perioodiliselt kinnitusi ja ühendusi korrosiooni või lõdvenenud kinnituste suhtes.
