Suundantenn QuWireless QuMax

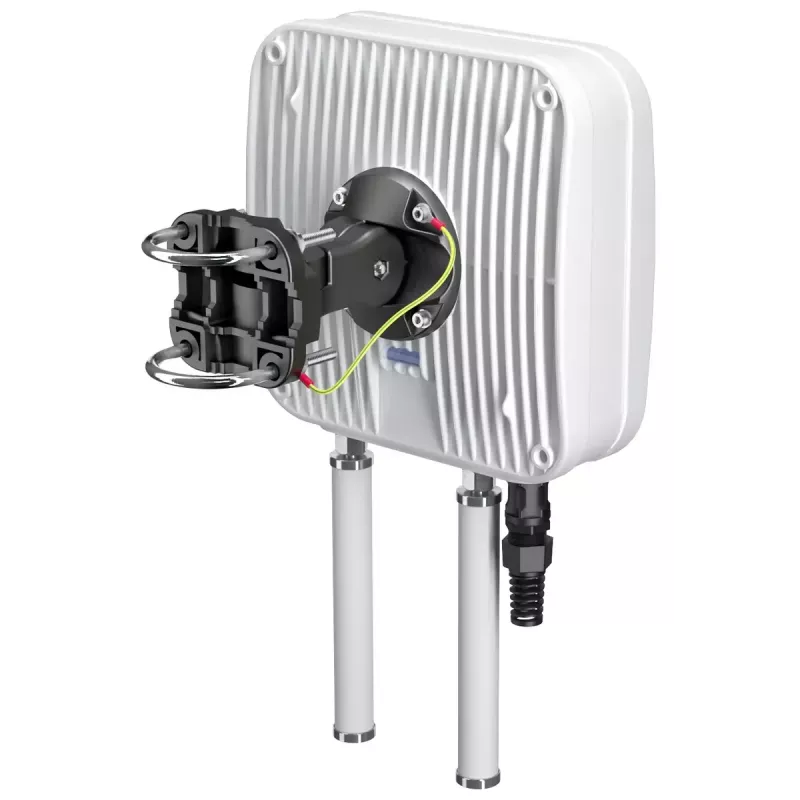

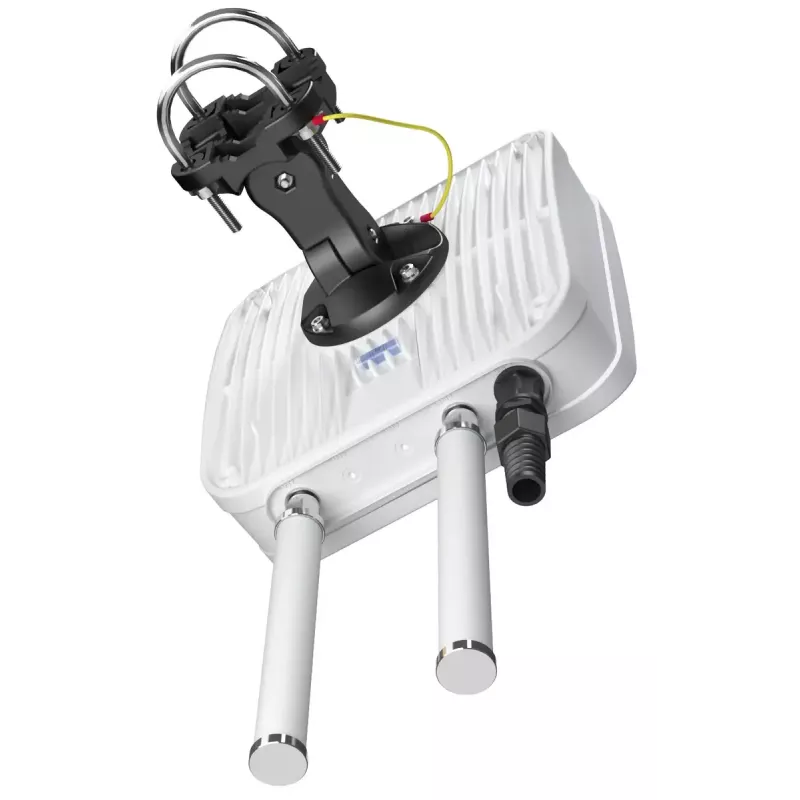

QuWireless QuMax on kompaktne suundantenn, mis on mõeldud välistingimustes fikseeritud paigaldusteks, kus on vaja täiustatud mobiilside- ja Wi-Fi-ühendust. Kombineerides suure võimsusega suundantenni LTE jaoks koos integreeritud välistingimustes Wi-Fi universaalelementidega ning spetsiaalse IP67-kaitsega kambriga Teltonika RUT951, RUT950 või RUT901 ruuterite jaoks, toetab QuMax mitut sagedusala, sealhulgas 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz ja 2,4–2,5 GHz. Maksimaalse võimendusega 6 dBi, vertikaalne polarisatsioon ja PoE/LAN pistiku valikuga on seade mõeldud lingi kvaliteedi parandamiseks pikkadel vahemaadel, jäädes samal ajal füüsiliselt kompaktseks (272 × 96 × 276 mm) ja ilmastikukindlaks.

Eelised

QuWireless QuMax ühendab suunatud LTE jõudluse välistingimustes Wi-Fi võimekusega ühesainsas kõik-ühes korpuses, võimaldades lihtsustatud paigaldust ja vähendatud kaabeldust. Selle mitme sagedusala tugi katab levinud LTE ja Wi-Fi sagedusalad, võimaldades paindlikku kasutust erinevates võrkudes ja piirkondades. Disain võimaldab ühilduvate Teltonika ruuterite paigaldamist IP67-kaitsega korpusesse, pakkudes ruuterile kaitstud keskkonda ja puhast, konsolideeritud välist jalajälge. Vertikaalne polarisatsioon ja 6 dBi võimendus aitavad pikendada levi kaugete tugijaamadeni, säilitades samal ajal kompaktse vormifaktori ja kerge ehituse.

Sobiv kasutada

• Fikseeritud välistingimustes mobiilsidelingid kaugete tugijaamadeni
• Tööstus- ja kaugemate kohtade internetiühendus, kus on vaja kaitstud ruuterikorpust
• Kombineeritud LTE ja Wi-Fi levi väikestele objektidele, kioskitele, kajutitele või ajutistele paigaldistele
• Kasutusjuhud, mis nõuavad mitme sagedusala tuge alla 1 GHz, 1,7–2,7 GHz ja 2,4 GHz sagedusaladel

Tehnilised andmed

• Sagedusalad: 0,694–0,96 GHz; 1,7–2,2 GHz; 2,2–2,7 GHz; 2,4–2,5 GHz
• Antenni maksimaalne võimendus: 6 dBi
• Polarisatsioon: vertikaalne
• Pistiku tüüp: PoE/LAN-ga ühilduv liides integreeritud ruuteri paigaldamiseks
• Mõõtmed (L × S × K): 272 × 96 × 276 mm
• Kaal: 1,8 kg
• Värvus: valge

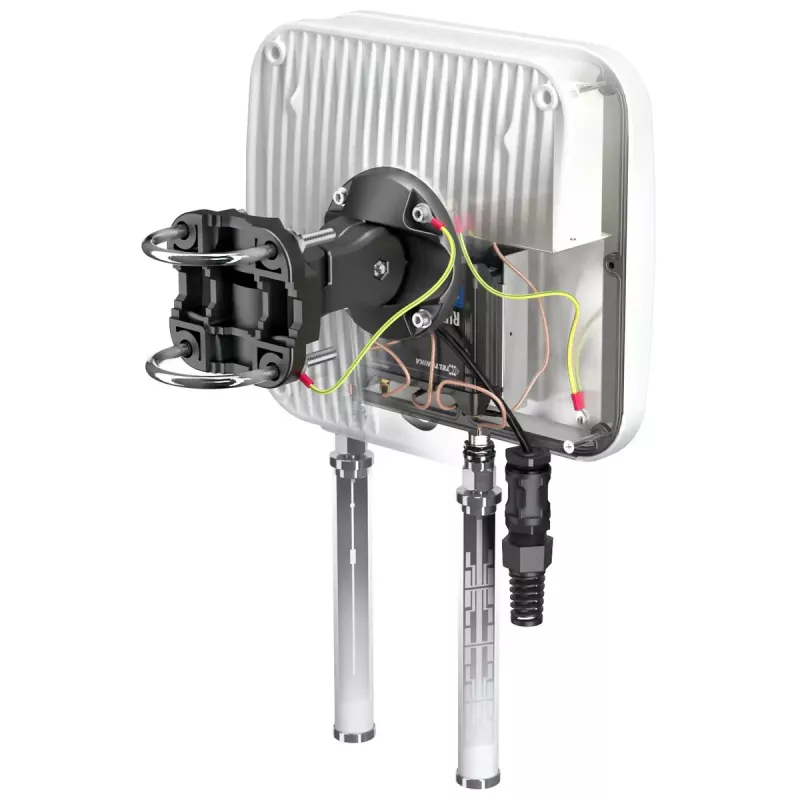

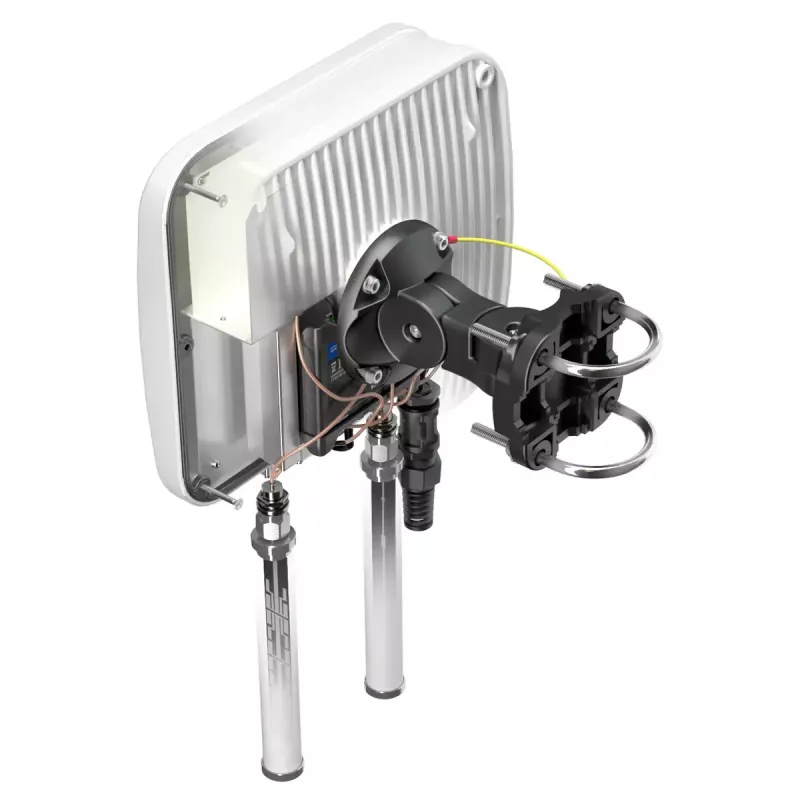

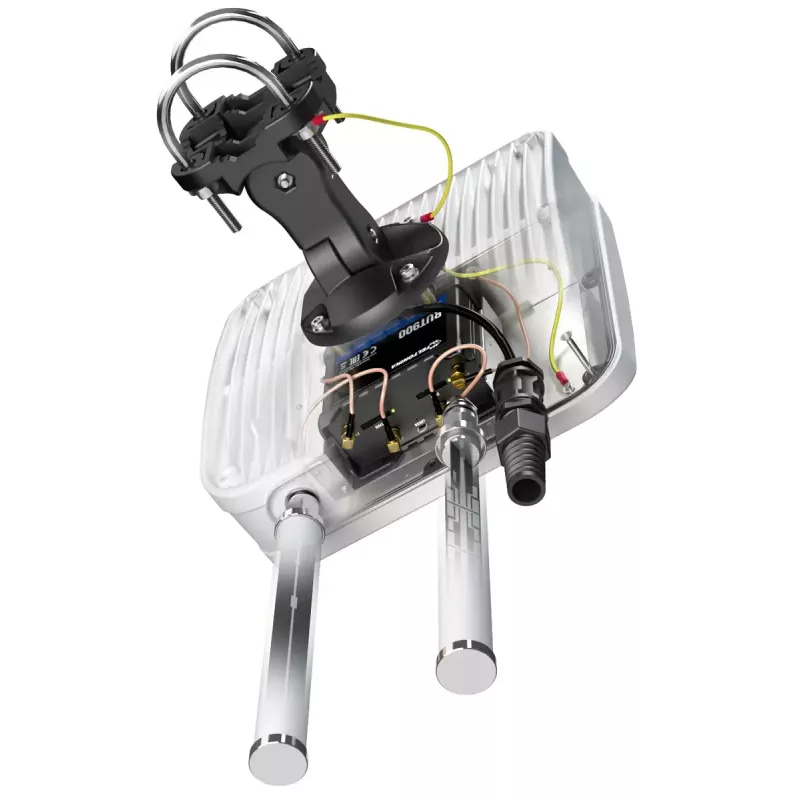

• Korpuse kaitse: IP67 klassi korpus ruuteri paigutamiseks (ühildub Teltonika RUT951, RUT950, RUT901)

Kasutusjuhend

Paigaldage QuMax sobivasse masti või seinale, kasutades vastavaid kronsteine, ja veenduge, et antenn on suunatud sihttugijaama poole, et maksimeerida suundantenni jõudlust. Paigaldage ühilduv Teltonika ruuter kaasasolevasse IP67-kaitsega kambrisse ja ühendage ruuter antenniga PoE/LAN-liidese või soovitatud raadiosagedusühenduste kaudu vastavalt paigaldusjuhendile. Tihendage kõik kaabli sisenemispunktid ja kinnitid ilmastikukindluse säilitamiseks. Pärast füüsilist paigaldamist seadistage ruuter ja juhtmeta parameetrid operaatorivõrguga sobivaks ning kontrollige signaali tugevust ja lingi stabiilsust.

Soovitused

Parimate tulemuste saamiseks tehke raadiosageduslik objektiküsitlus või signaali skaneerimine, et määrata optimaalsed antenni asimuut ja kõrgusnurk. Kasutage kvaliteetseid välistingimustes kasutamiseks mõeldud Etherneti kaableid ja maandust, kui see on asjakohane, ning järgige kohalikke eeskirju masti maandamise ja piksekaitse osas. Kontrollige regulaarselt tihendeid ja kinnitusvahendeid, et säilitada IP67 kaitse ja pikaajaline jõudlus.
