Suundantenn QuWireless QuMax XR All In

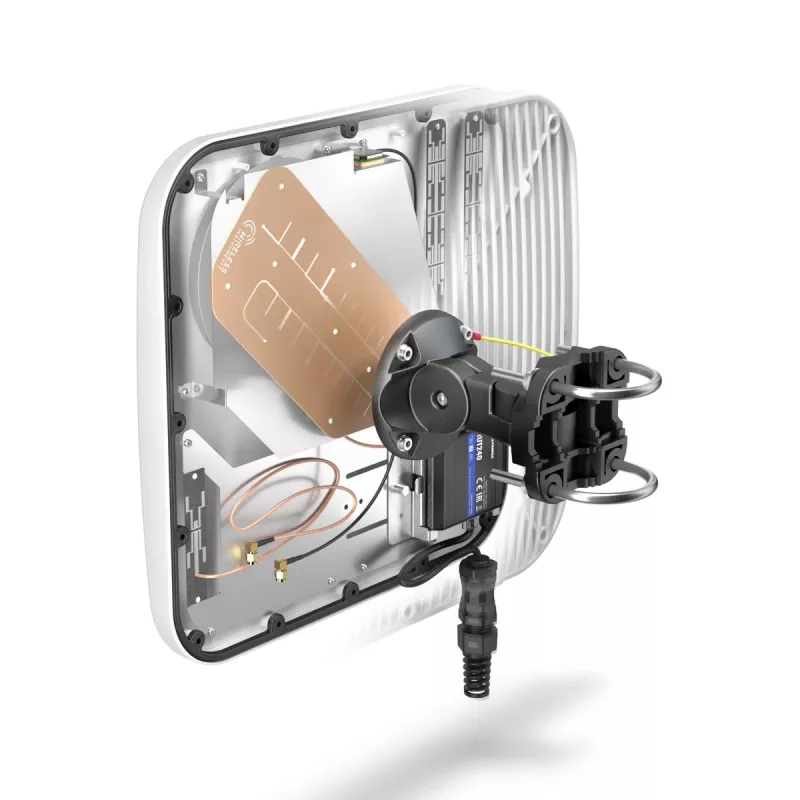

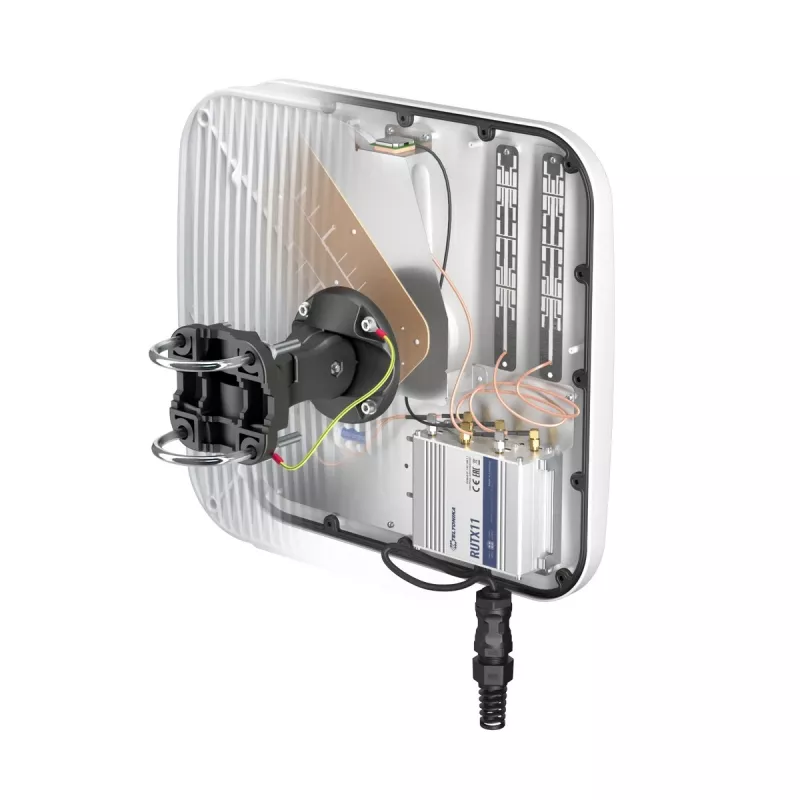

QuWireless QuMax XR All In on integreeritud välistingimustes kasutatav mitmeribaline antenn, mis ühendab suure võimendusega suund-LTE-antenni sisseehitatud mitmesuunalise Wi‑Fi (2,4 / 5 GHz), Bluetoothi ja GPS-antenniga ühes IP67-korpuses. Korpuse suurus on piisav Teltonika RUT-seeria ruuteri (mudelid RUT200/240/241/950/951/955/956/X09/X11) mahutamiseks ning antenn toetab laia sagedusvahemikku (0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz mobiilside jaoks ja 2,4–2,5 / 4,7–6 GHz Wi‑Fi jaoks) kahe polarisatsiooniga ja 7 dBi suund-LTE-võimendusega.

Eelised

Integreeritud disain vähendab välist kaabeldust ja lihtsustab paigaldamist, ühendades suund-LTE, kaheribalise mitmesuunalise Wi‑Fi, Bluetoothi ja GPS-i ühte ilmastikukindlasse seadmesse. Kahe polarisatsiooniga ja mitmeribaline katvus tagab ühilduvuse paljude mobiilside- ja Wi‑Fi-seadmetega, samas kui sisseehitatud ruum Teltonika RUT-ruuteritele võimaldab kompakset, kaitstud püsipaigaldust. PoE/LAN-pistiku valik hõlbustab paigaldatud ruuteri toite- ja andmeedastust.

Sobib

• Fikseeritud kaugühendused kaugete tugijaamadega
• Välitingimustes Wi‑Fi leviala 2,4 GHz ja 5 GHz sagedusalas
• Tööstus- või kaugpaigaldised, mis nõuavad kompaktset, ilmastikukindlat ruuteripaigaldust
• Paigaldised, mis vajavad GPS- ja Bluetooth-signaale koos mobiilside- ja Wi‑Fi-ga

Peamised tehnilised andmed

• Mudel: QuWireless QuMax XR All In (MPN: AXRA)
• LTE suundvõimendus: 7 dBi
• Sagedusvahemikud: 0,694–0,96 / 1,7–2,2 / 2,2–2,7 GHz (mobiilside); 2,4–2,5 / 4,7–6 GHz (Wi‑Fi)
• Polarisatsioon: kahe polarisatsiooniga
• Pistiku tüüp: PoE / LAN
• Korpuse kaitseaste: IP67
• Mõõtmed: 392 mm × 99 mm × 392 mm
• Valmistatud Poolas

Kasutusjuhend

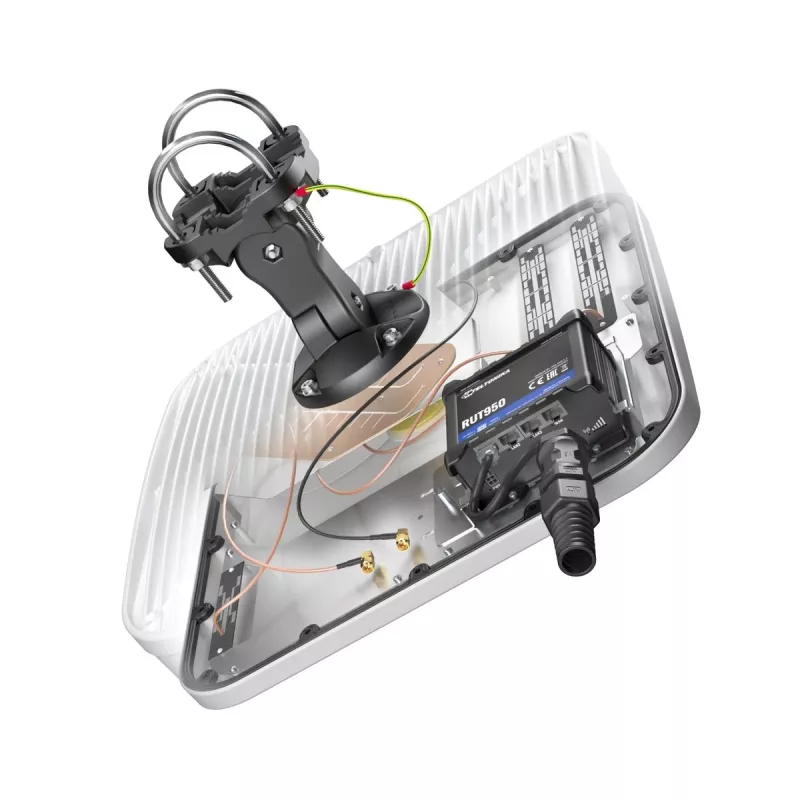

Paigaldage QuMax XR All In sobivale välimastile või seinale korrosioonikindlate kinnitusdetailidega ja suunake suund-LTE-paneel sihttugijaama poole parima vastuvõtu saavutamiseks. Paigaldage ühilduv Teltonika RUT-seeria ruuter korpusesse vastavalt ruuteri tootja paigaldusjuhistele, ühendage antennikaablid ruuteri antenniportidesse ja varustage toite/andmeside PoE/LAN-pistiku kaudu, kui see on toetatud. Veenduge, et kaabli läbiviigud on pingutatud ja tihendid terved, et säilitada IP67-kaitse.

Soovitused

Optimaalse LTE jõudluse saavutamiseks suunake suundpaneel lähima tugevaima tugijaama poole ja kontrollige signaalitaset mitmes asendis enne lõplikku kinnitamist. Kasutage välistingimustes varjestatud, ilmastikukindlaid Etherneti- ja antennikaableid ning järgige masti- ja katusepaigaldiste kohalikke eeskirju. Kontrollige perioodiliselt tihendeid ja pistikuid, et säilitada ilmastikukindlus ja signaali kvaliteet.
