Suundantenn QuWireless QuMax A360M — suunatav PoE/LAN-antenn, 0,694–2,7 GHz sagedusalad, 4–6 dBi võimendus, vertikaalne polarisatsioon

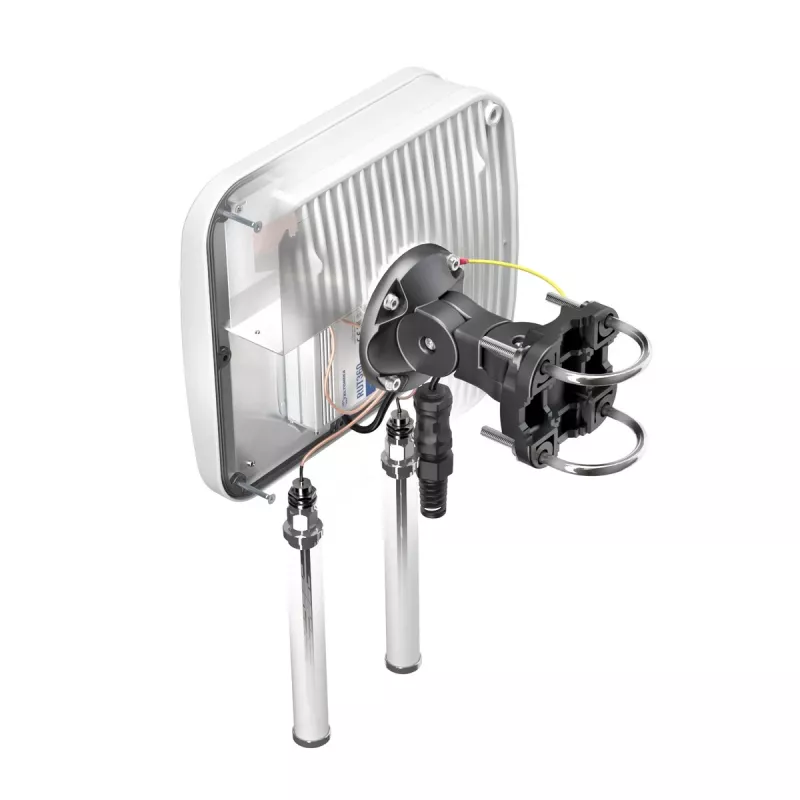

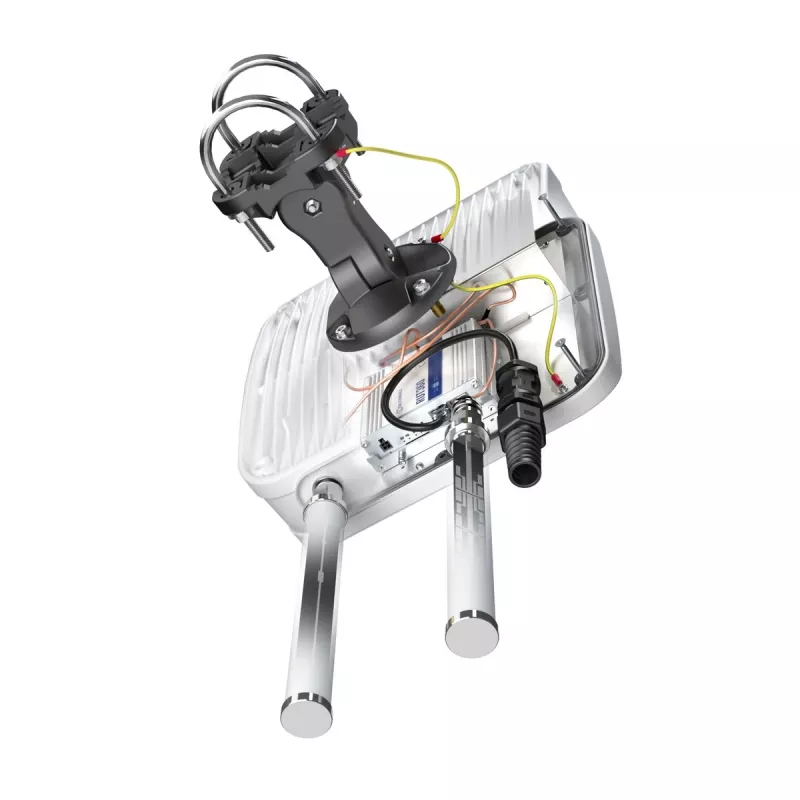

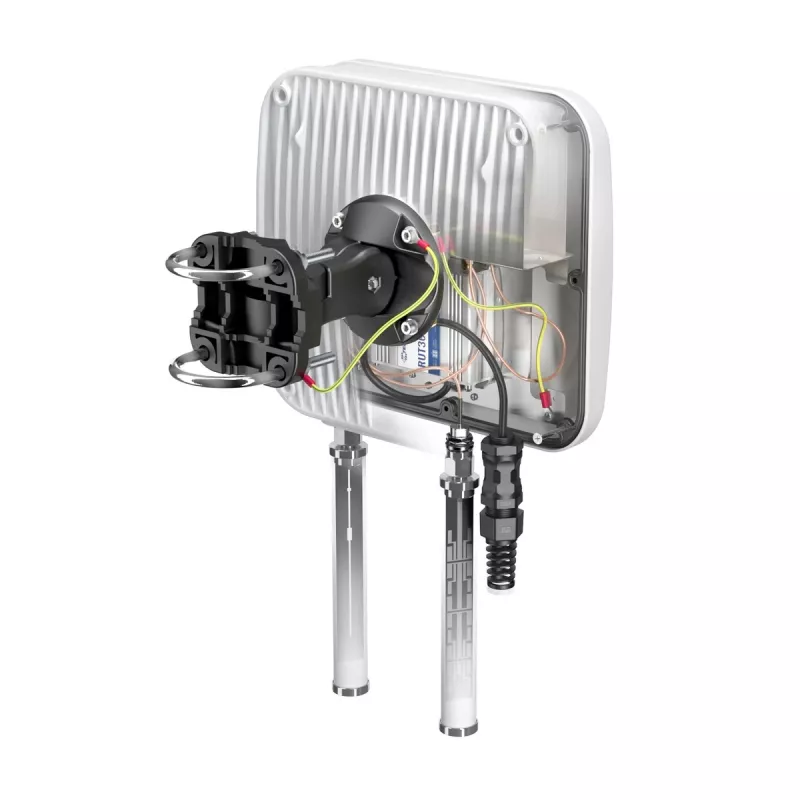

QuWireless QuMax A360M on suunatav võrguantenn, mis on mõeldud PoE/LAN-ühendusele ja fokuseeritud traadita levialale. See toetab mitmeid sagedusalasid — 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz ja 2,4–2,5 GHz sagedusala — ning pakub vertikaalset polarisatsiooni võimendustasemetega kuni 6 dBi. Kompaktne korpus (272×96×276 mm) sisaldab IP67-kaitseklassiga väliskorpust, kuhu mahuvad ühilduvad ruuterid, ja sisaldab RJ-45 LAN-kaablit otseintegratsiooniks PoE/LAN-paigaldistes. Antenn on ette nähtud fikseeritud välistingimustes paigaldamiseks, kus on vaja suunatud signaali koondamist ja mitme sagedusala tuge.

Eelised

QuMax A360M ühendab mitme sagedusala toe suunatud jõudlusega, võimaldades stabiilset ühendust LTE- ja 2,4 GHz Wi‑Fi-sagedusalades ühes ilmastikukindlas seadmes. Vertikaalne polarisatsioon ja valitavad võimendustasemed optimeerivad signaali vastuvõttu ja edastust pikkade ühendustega. Kaasasolev RJ-45 LAN-kaabel ja spetsiaalne korpus paigaldatavatele seadmetele lihtsustavad juurutamist ja vähendavad väliseid kaablijookse. Kompaktsed mõõtmed ja töökindel konstruktsioon sobivad tööstus- ja välikeskkondadesse, kus on vaja vastupidavat, fokuseeritud antenni.

Sobib

• Punkt-punkti ühendusteks ja pikkadeks ühendusteks mobiilside tugijaamadega
• Fokuseeritud levialaks välistingimustes Wi‑Fi või kombineeritud LTE/Wi‑Fi juurdepääsu jaoks
• Fikseeritud välipaigaldisteks tööstus-, äri- või maapiirkondades
• Juurutusteks, mis nõuavad PoE/LAN-ühendust integreeritud korpusega kompaktse seadistuse jaoks

Peamised tehnilised andmed

• Sagedusala: 0,694–0,96 GHz, 1,7–2,2 GHz, 2,2–2,7 GHz, 2,4–2,5 GHz
• Võimendus: 4 dBi ja 6 dBi (maksimaalselt 6 dBi)
• Polarisatsioon: vertikaalne

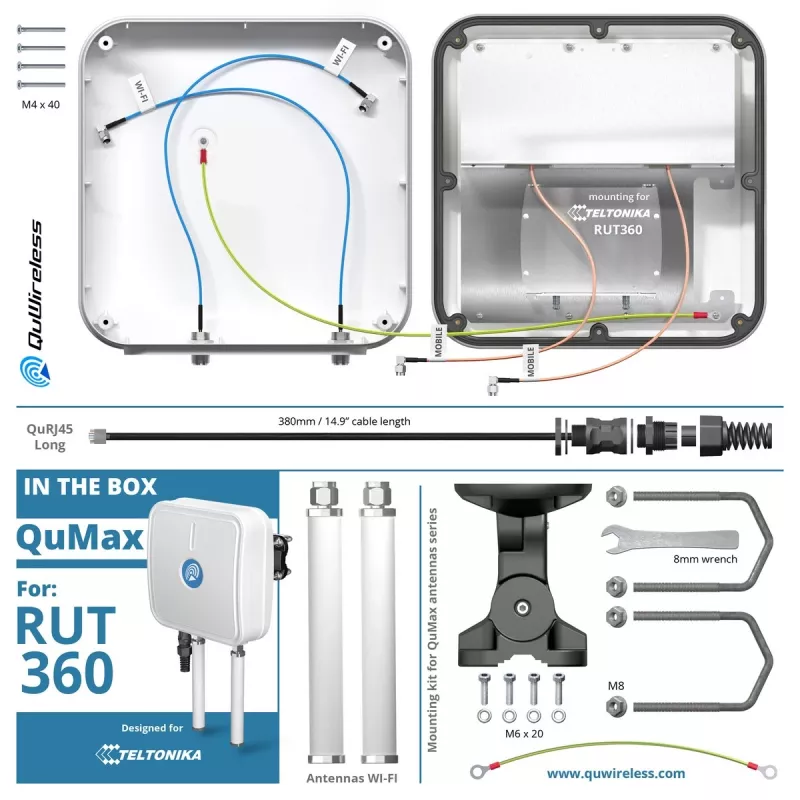

• Ühendus: PoE/LAN valmis, sisaldab RJ-45 LAN-kaablit
• Korpus: välistingimustesse sobiv korpus ruumi jaoks paigaldatavale ruuterile (IP67-klassi konstruktsioon)
• Mõõtmed: 272 × 96 × 276 mm

Kasutusjuhend

Paigaldage QuMax A360M sobivale välismastile või seinaklambrile, suunates selle sihtimava tugijaama või leviala poole, et saavutada soovitud suunajõudlus. Paigaldage ühilduvad võrguseadmed antenni korpusesse vastavalt ruuteri tootja juhistele, tagades IP67-kaitseklassiga korpuse korraliku tihendamise. Ühendage antenn oma võrku kaasasoleva RJ-45 LAN-kaabli abil ja tagage toide läbi Etherneti, kui see on toetatud. Reguleerige suunda ja kõrgust signaalitugevuse optimeerimiseks ning kontrollige ühendust oma ruuteri või seirevahenditega.

Soovitused

Kõige pikemate ja usaldusväärsemate ühenduste jaoks tehke enne paigaldamist asukohauuring, et määrata otsenähtavus ja optimaalne sihtimine. Kasutage ilmastikukindlaid kaabliläbiviike ja kontrollige pärast paigaldamist kõiki tihendeid, et säilitada välistingimuste kaitseklass. Ruuteri korpusesse paigaldamisel tagage piisav ventilatsioon ja järgige ruuteri paigaldusjuhendeid. Kontrollige regulaarselt kinnitusvahendeid ja ühendusi korrosiooni või lõdvenemise suhtes karmides keskkondades.
