Sisemine SATA-adapter Axagon PCES-SJ2 PCIe 2 Gbit/s must

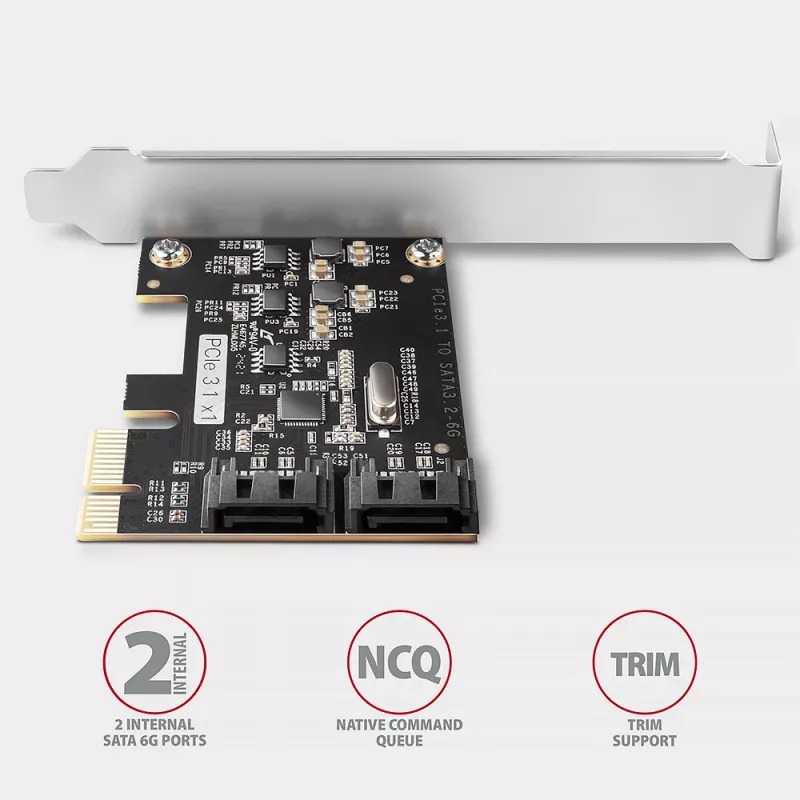

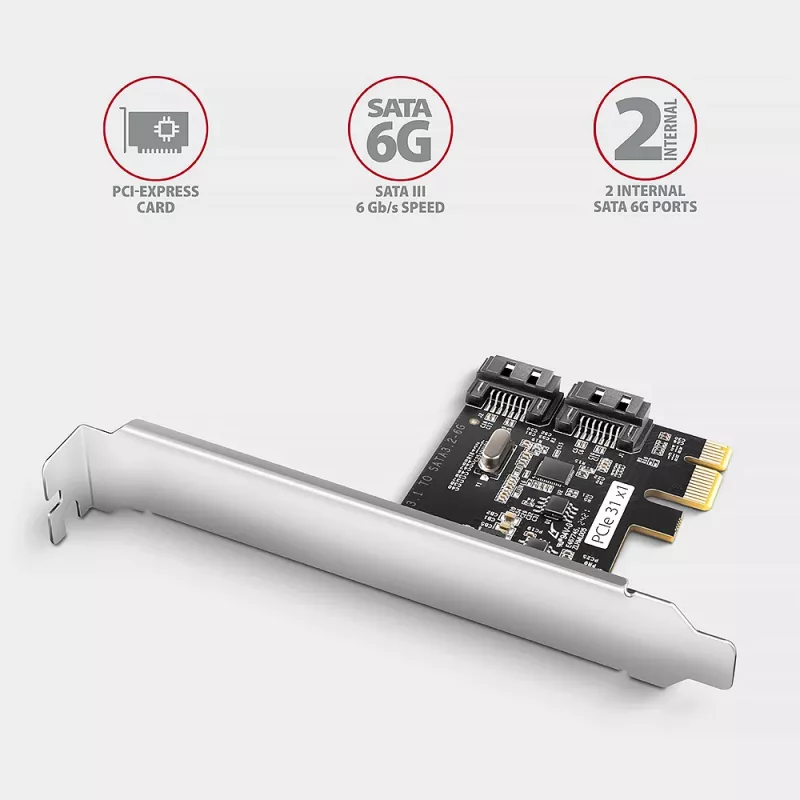

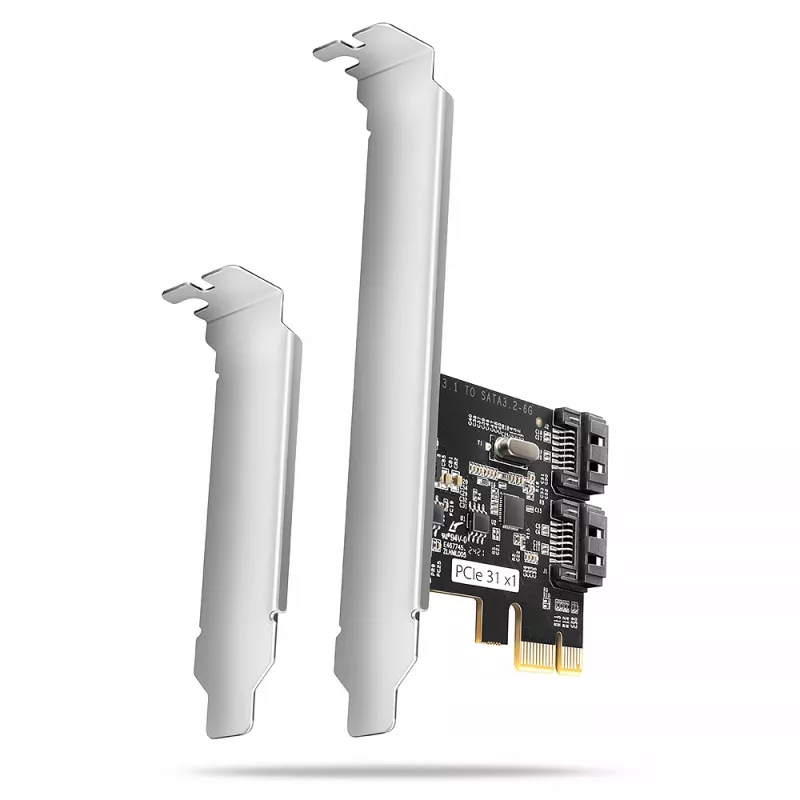

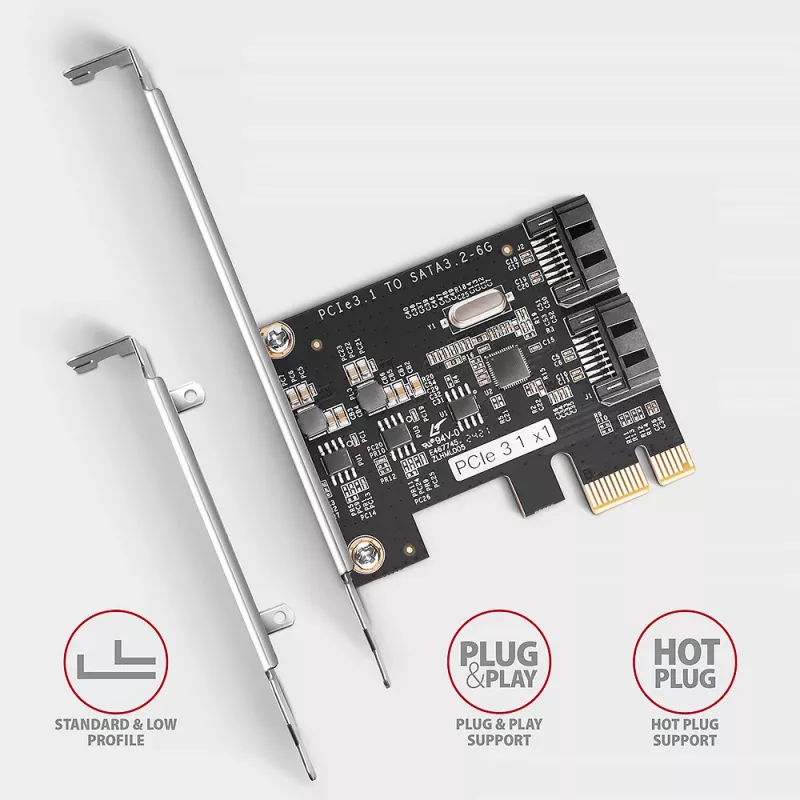

AXAGON PCES-SJ2 PCI-Express kontroller lisab lauaarvutile kaks sisemist SATA III (6 Gb/s) porti, kasutades JMicron JMB582 kiibistikku. See ühildub PCI-Express x1 pesadega (sobib ka x4/x8/x16) ja toetab ühendatud ketastelt käivitamist. Kaardil on standardne kronstein ja madala profiiliga kronstein paigaldamiseks nii tavalistesse kui ka saledatesse arvutikorpustesse.

Eelised

Kontroller toetab SATA 3.0 funktsioone nagu Hot-Plug, Native Command Queuing (NCQ), TRIM SSD-dele ja Port Multiplier. See pakub enamikes süsteemides plug-and-play tööd ilma täiendavate draiveriteta ning tagab ühilduvuse SATA I/II seadmetega. Kaasasolev madala profiiliga kronstein tagab paindlikud paigaldusvõimalused.

Peamised tehnilised andmed

• Liides: PCI-Express 3.0 x1 (ühilduv PCIe 1.0a/1.1/2.0/2.1), 1-realine ribalaius ~2 Gb/s kahesuunaline
• Väljund: 2× sisemine 7-kontaktiline SATA andmepistik, ühilduv SATA I/II/III
• Toetatud edastuskiirused: kuni 6 Gb/s (SATA III), 3 Gb/s (SATA II), 1,5 Gb/s (SATA I)
• Kiibistik: JMicron JMB582
• Funktsioonid: AHCI ühilduv, Hot-Plug, NCQ, TRIM, Port Multiplier (käsupõhine), käivitustugi BIOS/UEFI-ga
• Ühilduvus: Windows 7/8/8.1/10/11 ja Windows Server 2008–2022 (32/64-bitine), Linux kernel 2.6.x ja uuem

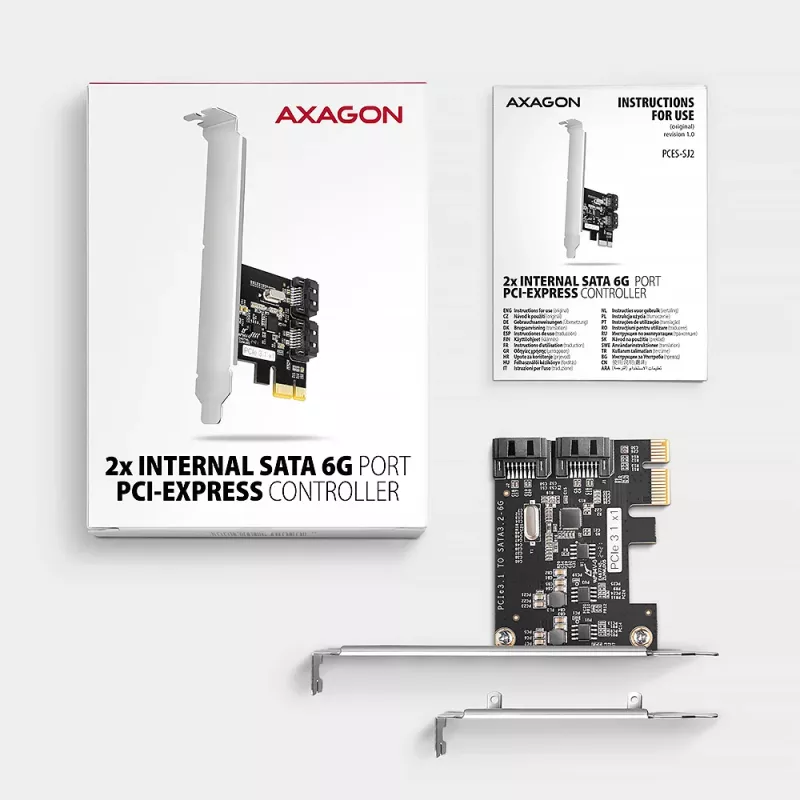

• Komplekti sisu: PCI-Express kaart standardse kronsteiniga, madala profiiliga kronstein, mitmekeelne kasutusjuhend, pappkarp

Kuidas kasutada

Lülitage arvuti välja ja sisestage AXAGON PCES-SJ2 vabasse PCIe x1 (või x4/x8/x16) pessa. Kinnitage kronstein, ühendage sisemised SATA-kaablid kaardilt oma ketastele ja ühendage vajadusel ketaste toide. Enamikes operatsioonisüsteemides tuvastatakse kaart automaatselt; vajadusel installige OS-i või tootja pakutud draiverid. Seadistage BIOS/UEFI käivitusjärjekord, kui soovite käivitada selle kontrolleriga ühendatud kettalt.

Soovitused

Kasutage SATA III kaableid ja ühendage SSD-d, et kasutada TRIM ja NCQ funktsioone. Kompaktsetesse korpustesse paigaldamisel vahetage standardne kronstein kaasasoleva madala profiiliga kronsteini vastu. Kontrollige emaplaadi BIOS/UEFI sätteid, kui ühendatud ketas ei ilmu käivitusvalikuna.
