SATA ja M.2 PCI Express kaart DeLOCK 3 porti SATA ja 2 pesa M.2 Key B

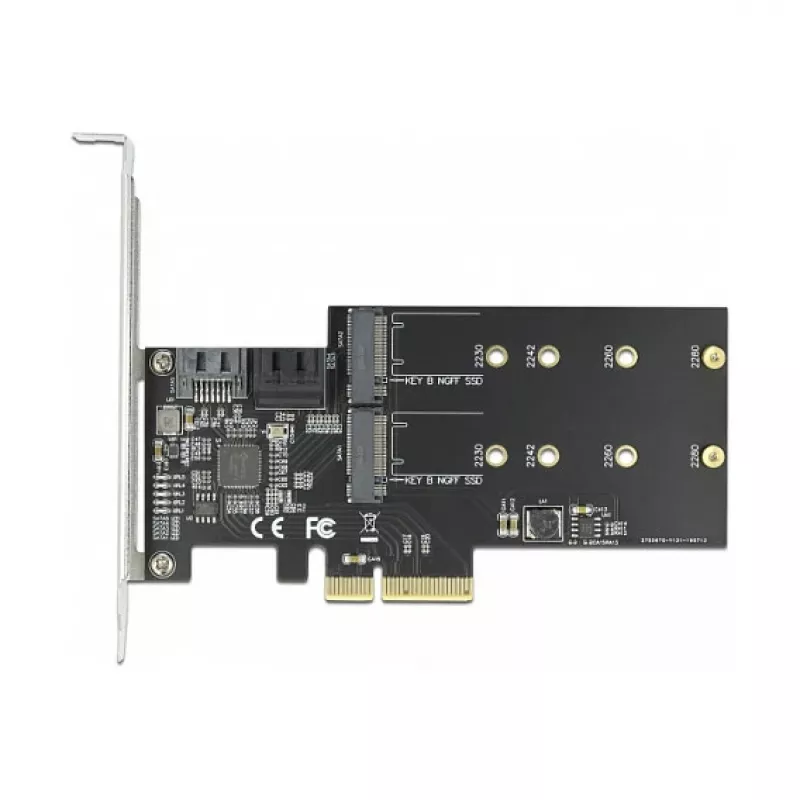

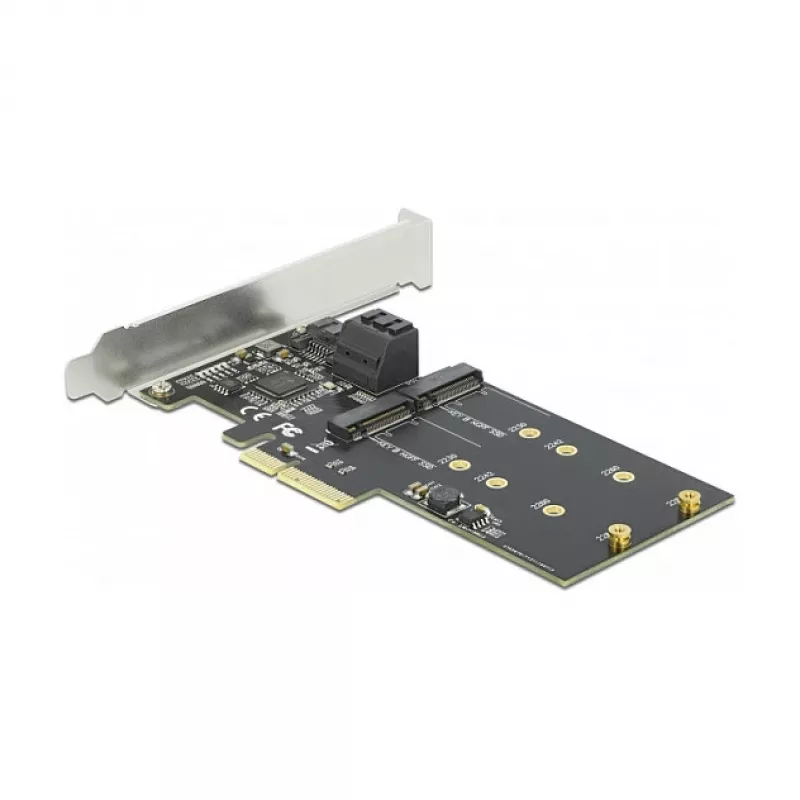

DeLOCK SATA ja M.2 PCI Express kaart laiendab lauaarvutit kolme sisemise SATA pordi ja kahe M.2 Key B pesaga. Madalprofiilne PCIe x4 kaart toetab SATA-seadmeid nagu HDD-d, SSD-d ja optilised seadmed ning mahutab kaks M.2 moodulit vormingutes 2280, 2260, 2242 või 2230. Andmeedastuskiirused kuni 6 Gbit/s on toetatud ja pakendis on SATA-kaablid.

Eelised

See PCI Express kaart pakub nii SATA kui M.2 ühenduvust ühes madalprofiilses kaardis, võimaldades paindlikku salvestusruumi laiendamist kompaktsetes süsteemides. See kasutab PCIe x4 hostiliidest usaldusväärse ribalaiuse jaoks ja toetab standardseid SATA edastuskiirusi kuni 6 Gbit/s. Kaks M.2 pesa aktsepteerivad mitut levinud mooduli pikkust (2280/2260/2242/2230) ning kaardiga on kaasas sisemised SATA-kaablid koheseks paigaldamiseks.

Sobib

Peamised spetsifikatsioonid

Kuidas kasutada

Lülitage arvuti välja ja eemaldage toitejuhe seinakontaktist. Paigaldage kaart vabasse PCIe x4 (või suuremasse) pessa ja kinnitage see kronsteini kruviga. Ühendage sisemised SATA-seadmed kaardi SATA-portidesse kaasasolevate SATA-kaablitega. Sisestage M.2 moodulid M.2 Key B pesadesse ja kinnitage need vastavalt nende pikkusele sobivate vahepukside abil. Taasühendage toide ja käivitage süsteem; seadistage uued kettad operatsioonisüsteemis või BIOS-is vastavalt vajadusele.

Soovitused

Veenduge, et arvuti korpusel on piisavalt ruumi madalprofiilse kronsteini jaoks ja et emaplaadi BIOS toetab lisatavaid salvestuskontrollereid. Kasutage ühilduvaid M.2 Key B mooduleid ja järgige paigaldamisel antistaatilisi ettevaatusabinõusid.
