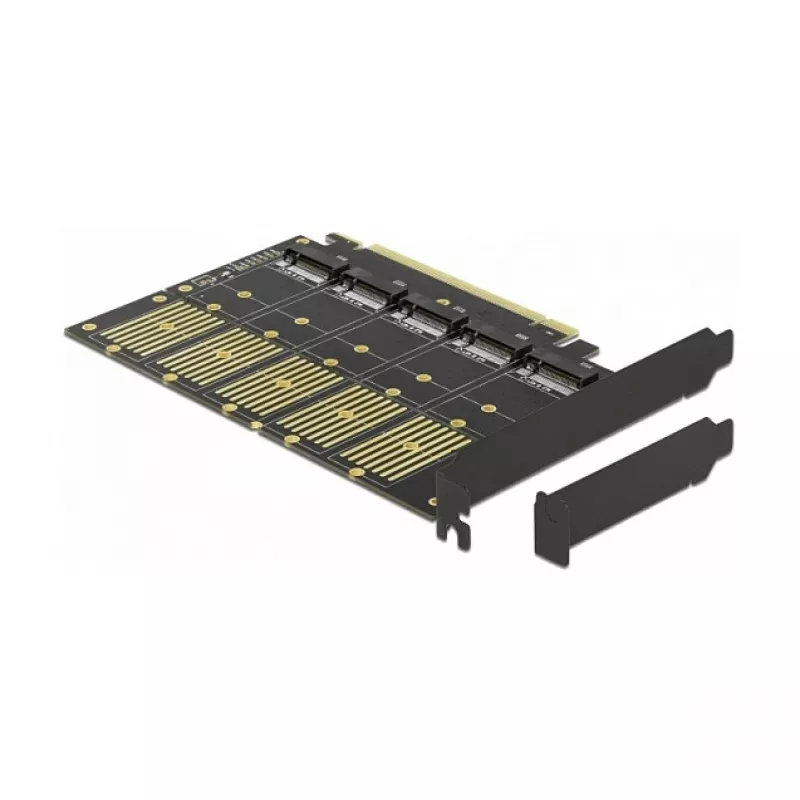

DeLOCK PCI Express x16 kaart 5-le sisemisele M.2 Key B / SATA pesale

See DeLOCKi PCI Express x16 kaart laiendab lauaarvutit viie sisemise M.2 Key B / SATA pesaga. See toetab M.2 2280, 2260, 2242 ja 2230 mooduli pikkusi ning võimaldab M.2 SATA SSD-de ja 2,5-tolliste SATA-seadmete segaühendust, kasutades kaasasolevaid adaptereid ja kaableid. Kaart järgib PCIe 3.0 liidest ja sobib süsteemidele, millel on x16 PCI Expressi pesa.

Eelised

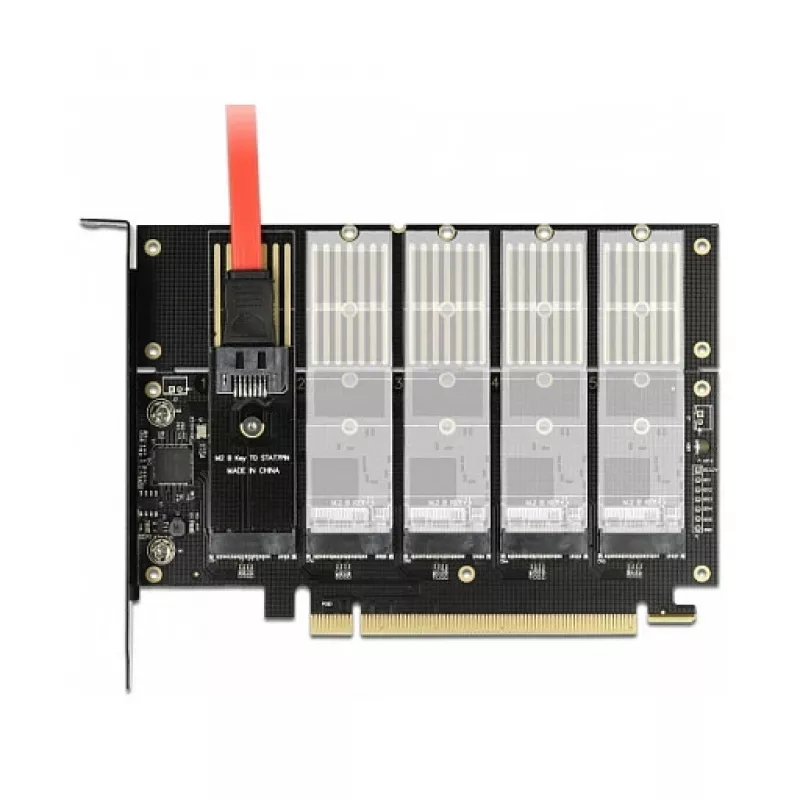

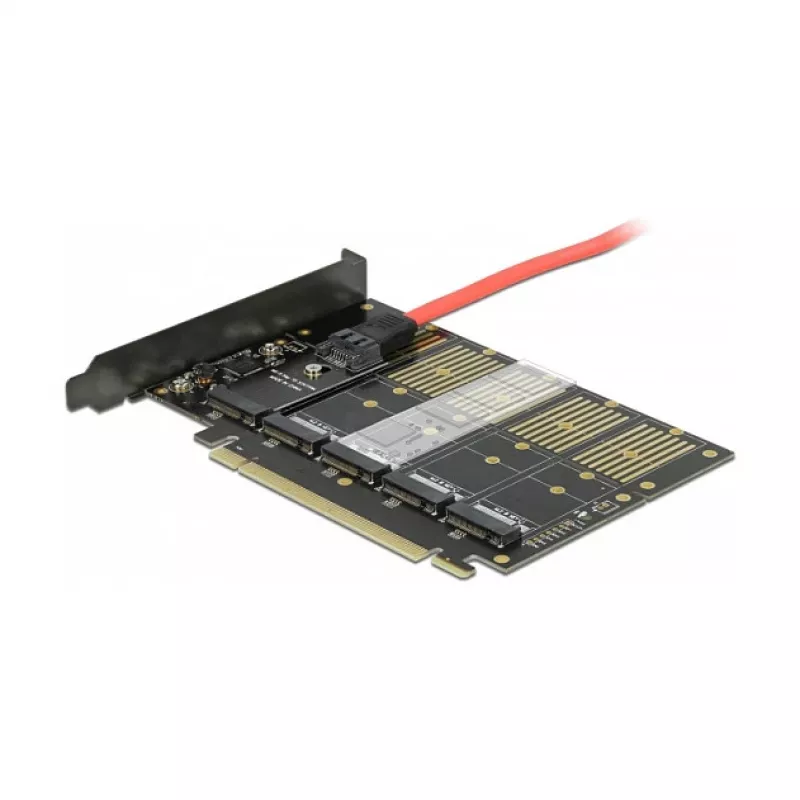

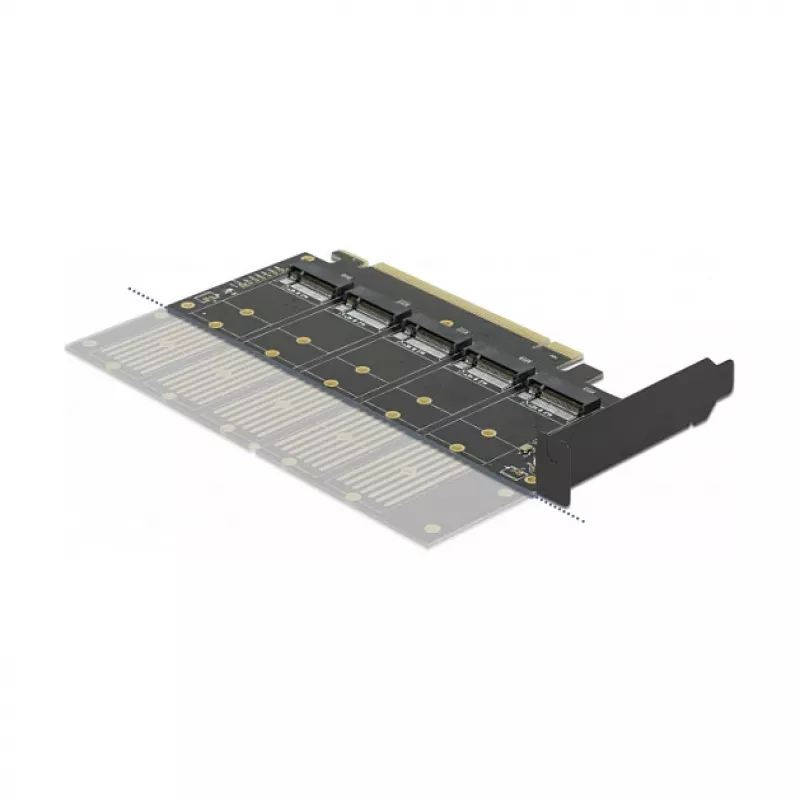

Kaardil on viis sisemist M.2 Key B / SATA ühendust ning see sisaldab SATA-kaableid ja adaptereid kuni viie 2,5-tollise SATA-draivi ühendamiseks. See toetab levinud M.2 mooduli vormitegureid (2280, 2260, 2242, 2230) ja seda saab paigaldada väikese vormiteguriga süsteemidesse, kasutades kaasasolevat madala profiiliga kronsteini. PCIe x16 liides tagab ühilduvuse kaasaegsete emaplaatidega.

Sobib

Peamised tehnilised andmed

Kasutamine

Lülitage arvuti välja ja sisestage kaart emaplaadil vabasse PCI Express x16 pessa. Kinnitage kaart korpuse külge ja vajadusel asendage täiskõrgusega kronstein kaasasoleva madala profiiliga kronsteiniga, et paigaldada see kompaktsetesse korpustesse. Paigaldage M.2 SATA moodulid M.2 pesadesse ja kinnitage need sobivatesse kruviaukudesse vastavalt nende pikkusele (2280, 2260, 2242, 2230). Ühendage 2,5-tollised SATA-draivid, kasutades kaasasolevaid adaptereid ja SATA-kaableid, seejärel ühendage toiteallikast iga draivi SATA-toitepistikud. Lülitage arvuti sisse ja veenduge, et BIOS/OS tuvastab ühendatud M.2 ja SATA seadmed. Vajadusel installige draiverid, kui operatsioonisüsteem seda nõuab (tootja andmetel toetatud: Windows 10, 8.1, 7).

Soovitused

Usaldusväärse töö tagamiseks kasutage ühilduvaid M.2 SATA (mitte NVMe) mooduleid ja standardseid 2,5-tolliseid SATA-draive. Veenduge, et teie toiteallikas pakuks piisavalt toitepistikuid täiendavate SATA-draivide jaoks, ning kontrollige emaplaadil saadaolevat PCIe radade eraldust, kuna jõudlus võib sõltuda hostisüsteemi konfiguratsioonist.
