Sisemine M.2 adapter DeLOCK 89889

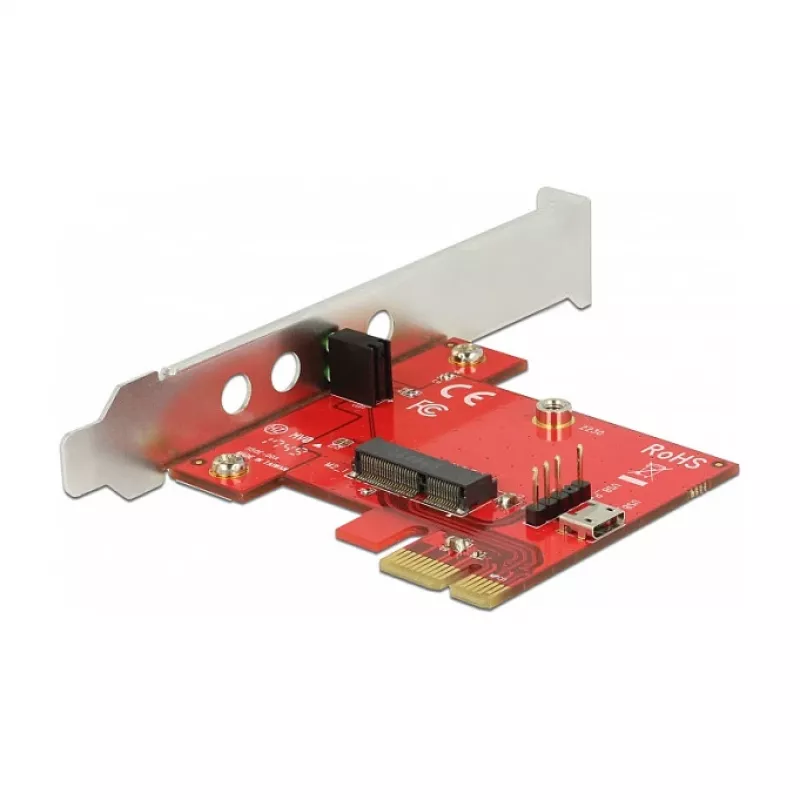

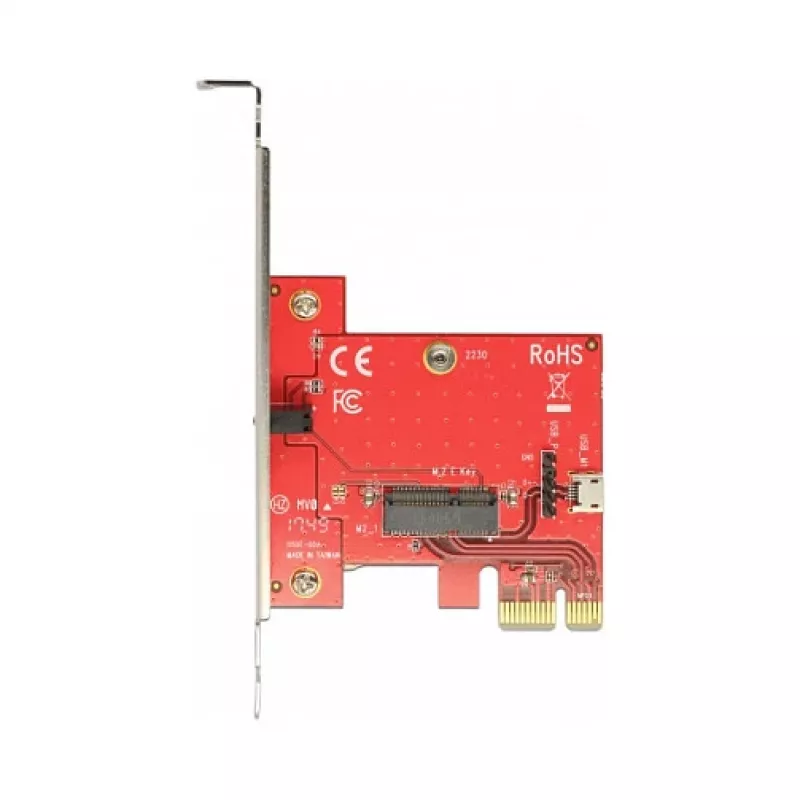

DeLOCK 89889 sisemine M.2 adapter lisab lauaarvutile PCI Express x1 kaardi kaudu ühe M.2 Key E pesa. See pakub 67 kontaktiga M.2 Key E pistikut, mis ühildub PCIe ja USB signaale kasutavate moodulitega, ning sisaldab nii USB 2.0 Micro-B porti kui ka USB 2.0 kontaktiriba süsteemiühenduseks. Tüüpilised paigaldatavad moodulid hõlmavad WLAN-i, Bluetoothi, GNSS-i, 3G/HSPA-d ja NFC-d ning mitut funktsiooni kombineerivad moodulid (nt WLAN + Bluetooth) saavad toel kasutada mõlemat liidest.

Eelised

See adapter laiendab süsteemi funktsionaalsust, pakkudes sisemist M.2 Key E pesa, hõivates samal ajal vaid ühe PCIe x1 pesa. See toetab PCIe ja USB signaalimisega mooduleid ning sisaldab pardal USB-ühendusi USB-d vajavatele moodulitele. Kompaktne sisemine disain võimaldab paigaldamist standardsetesse lauaarvutisüsteemidesse ilma väliste kaabliteta. Valmistatud Taiwanis, järgib adapter standardset M.2 Key E kontaktide paigutust laia mooduliühilduvuse tagamiseks.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage kaart emaplaadi vabasse PCI Express x1 pessa ja kinnitage see korpuse külge. Sisestage ühilduv M.2 Key E (Key A/E) moodul õige nurga all M.2 pessa ja kinnitage see korpuse või mooduliga kaasas oleva kinnituskruviga. Kui sisestatud moodul vajab USB-ühendust, ühendage süsteem vastavalt adapteri USB 2.0 Micro-B porti või pardal oleva USB 2.0 kontaktiribaga. Pärast riistvara paigaldamist lülitage süsteem sisse ja installige kõik M.2 mooduli jaoks vajalikud draiverid vastavalt moodulitootja juhistele.

Soovitused

Enne paigaldamist veenduge, et valitud M.2 moodul vastab Key E/A kontaktide paigutusele ja et teie operatsioonisüsteemil on mooduli jaoks draiveritugi. Veenduge, et PCIe x1 pesa ning saadaval olev sisemine USB-kontaktiriba või väline USB-ühendus ei ole hõivatud teiste seadmete poolt, et tagada korrektne toimimine.
