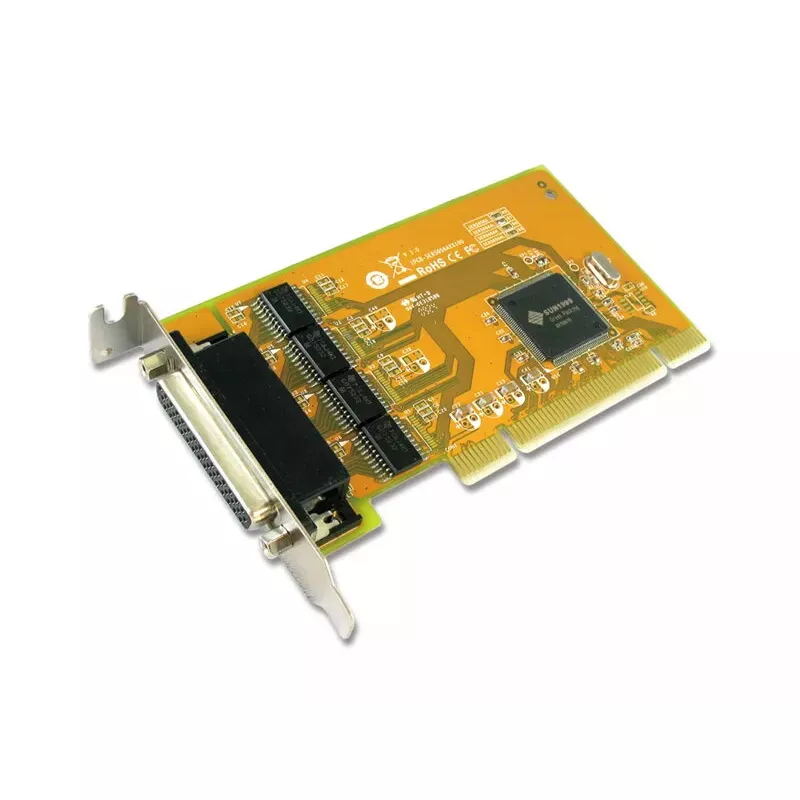

Sisemine jadaliidese kaart Sunix SER5056AL — PCI, madalprofiiliga, jadaväljundid, oranž

Sunix SER5056AL on sisemine madalprofiiliga PCI jadaliidese kaart, mis lisab arvutisüsteemidele neli sõltumatut RS-232 porti. Oranžis madalprofiiliga kronsteinis paiknev kaart toetab nii 3,3 V kui ka 5 V PCI siinipesasid ning ühildub 32-bitiste ja 64-bitiste PCI arhitektuuridega. See sisaldab SUN1999 UART-kontrollerit, mis ühildub 16C950 spetsifikatsiooniga, pakub 128-baidist FIFO-puhverdamist ja kiibil riistvaralist automaatset voo juhtimist andmekao vähendamiseks ning sisaldab sisseehitatud ESD-kaitset usaldusväärseks suhtluseks pärand- ja tööstuslike jadaseadmetega.

Eelised

Kaart laiendab süsteemi ühenduvust, pakkudes nelja RS-232 jadaväljundit sidesagedusel kuni 115,2 kbit/s, säilitades samas ühilduvuse standardsete PCI pesade ja õhukeste korpustega tänu madalprofiiliga kronsteinile. Sisseehitatud 128-baidine FIFO ja riistvaraline voo juhtimine parandavad andmete terviklikkust suure läbilaskevõimega või pakettülekannete korral. Integreeritud ±2 kV ESD-kaitse ning vastavus CE, FCC ja RoHS nõuetele tagavad töökindla töö kontori- ja tööstuskeskkondades. Plug-and-play tugi koos BIOS-i määratud I/O-aadressi ja IRQ-ga lihtsustab paigaldamist mitme operatsioonisüsteemi, sealhulgas Windowsi, Linuxi ja DOS-i korral.

Sobib

• Pärandjadaseadmete (nt vöötkoodiskannerite ja modemite) ühendamiseks
• Mitut jadaporti nõudvatele müügipunkti- (POS) süsteemidele
• Tööstusautomaatika ja juhtimisseadmete integreerimiseks
• Manus- või õhukestele lauaarvutisüsteemidele, mis vajavad madalprofiiliga laiendust

Peamised spetsifikatsioonid

• Liides: PCI hostiliides, toetab 33 MHz siini
• Vormitegur: madalprofiiliga sisemine laienduskaart koos madalprofiiliga kronsteiniga
• Jadapordid: 4 sõltumatut RS-232 väljundit
• UART: SUN1999 kontroller, ühildub 16C950-ga
• Puhver: 128-baidine sisseehitatud FIFO kaardi kohta
• Andmeedastuskiirus: kuni 115,2 kbit/s pordi kohta
• Siinipinge tugi: 3,3 V ja 5 V PCI pesad; ühildub 32-bitise ja 64-bitise PCI-ga
• Kaitse: sisseehitatud ±2 kV ESD-kaitse jadasignaalidel
• Ühilduvus: toetab Windowsi, Linuxi ja DOS-i draivereid

Kasutamine

Paigaldage SER5056AL süsteemi emaplaadi vabasse PCI pessa, kasutades madalprofiiliga kronsteini, kui korpus on õhuke. Veenduge, et hostsüsteem pakub ühilduvat 3,3 V või 5 V PCI pesa ja et kaart on kindlalt paigas. Pärast sisselülitamist laske BIOS-il automaatselt määrata I/O-aadressid ja IRQ-d. Installige või kontrollige oma operatsioonisüsteemi (Windows, Linux või DOS) sobivaid draivereid, et rakendused saaksid lisatud COM-porte kasutada. Ühendage RS-232 seadmed kaardi jadaväljunditesse tavaliste jadakaablite abil ja konfigureerige hostitarkvaras sideparameetrid (edastuskiirus, paarsus, andmebitid, stoppbitid ja voo juhtimine).

Soovitused

Kasutage pikemate ühenduste või elektriliselt häirivas keskkonnas varjestatud jadakaableid ja lubage suurte või pidevate andmevoogude edastamisel andmekao minimeerimiseks riistvaraline voo juhtimine. Enne paigaldamist kontrollige korpuse ühilduvust madalprofiiliga kronsteinidega ja kasutage kaasaegsetes operatsioonisüsteemides parima stabiilsuse tagamiseks süsteemitarnija uusimaid draivereid.
