Liidesekaart DeLOCK 89641

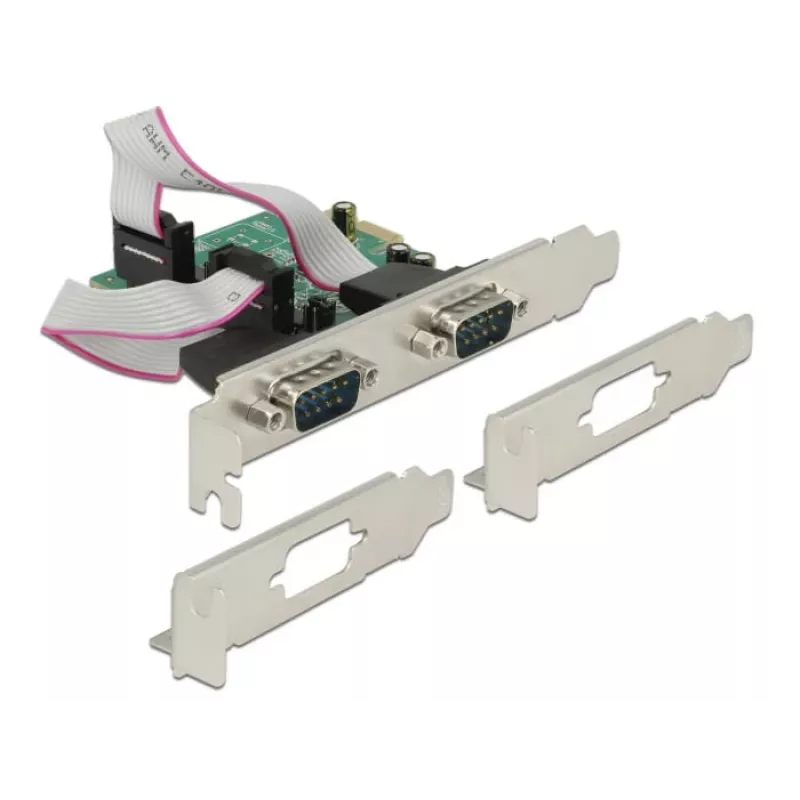

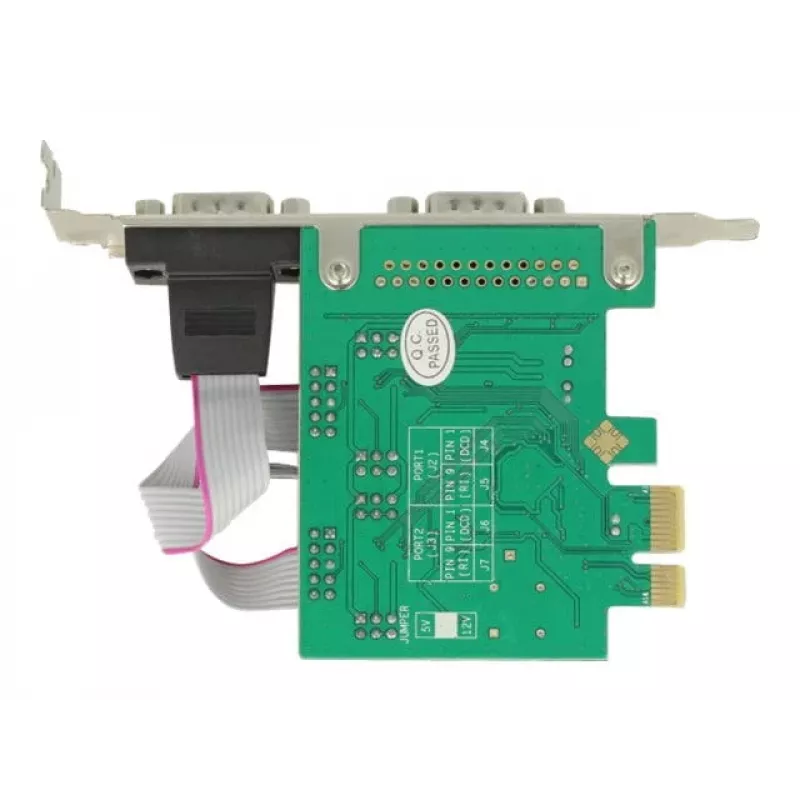

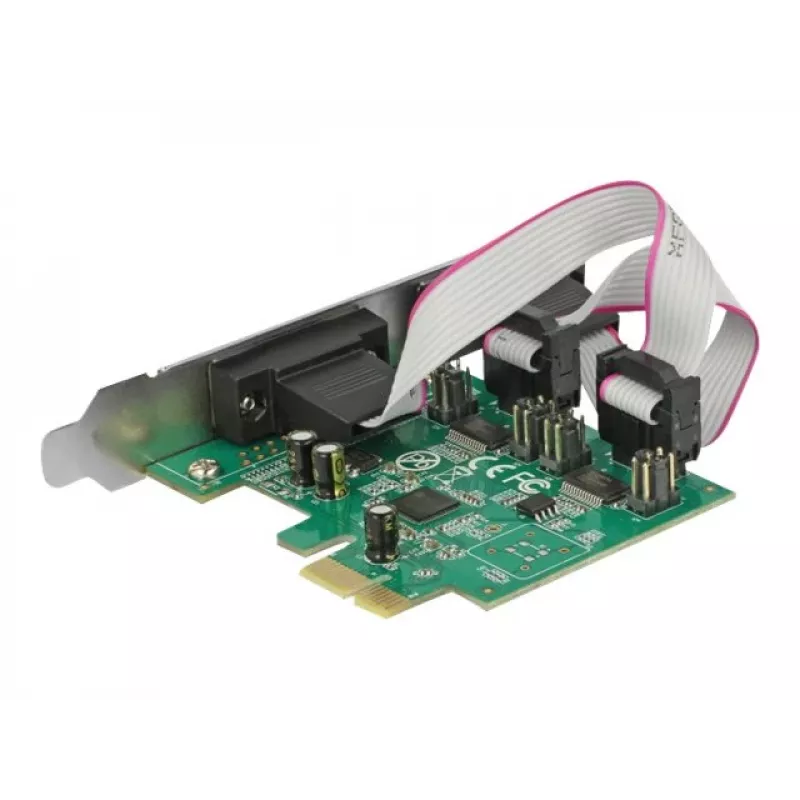

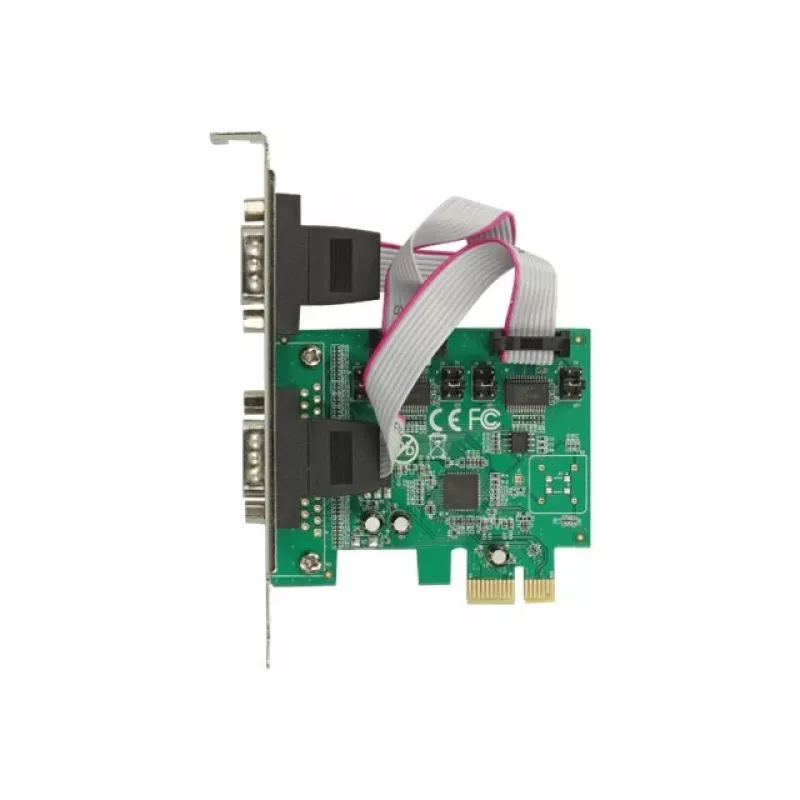

DeLOCK 89641 on madalprofiiliga PCI Express (PCIe) sisemine liidesekaart, mis lisab arvutile kaks välist RS-232 jadaporti. Selle kompaktsed mõõtmed ja kaasasolevad madalprofiiliga klambrid võimaldavad paigaldamist nii standardsetesse kui ka väikese kujuteguriga süsteemidesse, pakkudes usaldusväärset jadasidet sellistele seadmetele nagu skannerid, müügikohasüsteemid, protokollimuundurid ja mitmesugused asjade interneti või infrapunaseadmed. Kaart toetab standardseid jadasätteid ja on mõeldud kasutamiseks kohtades, kus on vaja pärand- või tööstuslikke jadaühendusi.

Eelised

Kaart pakub kahte välist RS-232 porti ühes PCIe pesas ja tuleb koos madalprofiiliga klambritega paindlikuks paigaldamiseks nii täissuuruses kui ka mini-arvuti korpustesse. See toetab mitmesuguseid andmebiti pikkusi (5–9) ja stopp-biti valikuid (1, 1,5, 2), võimaldades ühilduvust paljude jadaseadmete ja protokollidega. Selle väike füüsiline suurus ja sisemine PCIe hostiliides muudavad selle sobivaks piiratud ruumiga süsteemidesse, säilitades samal ajal usaldusväärse juhtmega jadaühenduse.

Sobib

• Vöötkoodiskannerite ja etikettprinterite ühendamiseks
• Müügikoha (POS) süsteemid ja kassaaparaadid
• Protokollimuundurid ja tööstuslikud juhtimisseadmed
• Asjade interneti lüüsid ja infrapunaseadmed, mis nõuavad RS-232

Peamised spetsifikatsioonid

• Mudel: DeLOCK 89641
• Hostiliides: PCIe (sisemine)
• Väljundliides: 2 × välist RS-232 jadaporti
• Andmebitid: 5–9
• Stopp-bitid: 1, 1,5, 2
• Toote värv: Roheline
• Mõõdud: 63 mm (L) × 72 mm (S) × 10 mm (K)
• Kujutegur: Madalprofiil koos kaasasolevate klambritega

Kasutamine

Paigaldage kaart hostarvuti vabasse PCI Express pesasse ja kinnitage see sobiva klambriga (standardne või madalprofiil) vastavalt korpuse suurusele. Ühendage välised jadaseadmed RS-232 portidesse, kasutades standardseid DB9 või sobivaid adaptereid või kaableid. Seadistage jadapordi parameetrid (edastuskiirus, andmebitid 5–9, paarsus, stopp-bitid 1/1,5/2) operatsioonisüsteemis või rakenduses, et need vastaksid ühendatud seadme nõuetele. Installige kõik vajalikud või kaasasolevad draiverid vastavalt tootja juhistele, kui operatsioonisüsteem ei paku omatoetust.

Soovitused

Kasutage varjestatud jadakaableid ja korralikku maandust tööstuslikes või müra rohketes keskkondades, et tagada stabiilne side. Pärast paigaldamist kontrollige jadasätteid ja testige ühendusi, et kinnitada ühilduvust ühendatud seadmetega.
