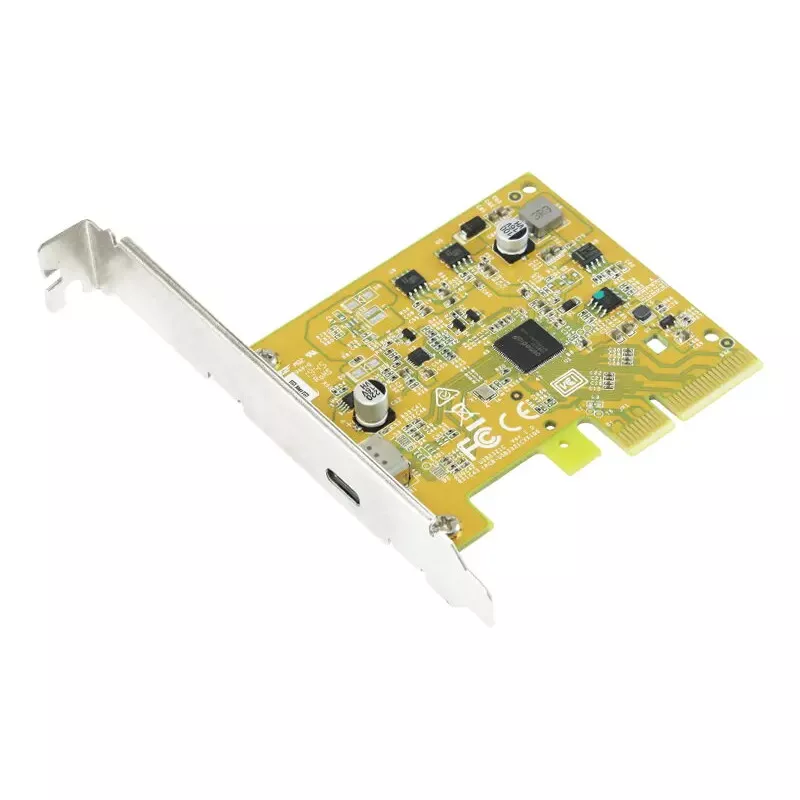

Sisemine USB 3.2 Gen 1 (3.1 Gen 1) liidesekaart Sunix USB2321C — PCI host, 20 Gbit/s, 79,3×68,5 mm

Sunix USB2321C on sisemine PCI Express liidesekaart, mis lisab lauaarvutisüsteemile ühe SuperSpeed USB USB-C pordi. See on mõeldud paigaldamiseks PCIe x4 (Gen3) pessa ning kaart pakub kuni 20 Gbit/s koondandmeedastuskiirust, kasutades USB 3.2 Gen2x2 töörežiimi, säilitades samas ühilduvuse varasemate USB-põlvkondadega. Selle kompaktne trükkplaat (79,3 × 68,5 mm) sobib tavalistesse torn- või väikeseformaadilistesse lauaarvutisüsteemidesse ning pakub pööratavat USB-C ühenduvust koos sisseehitatud ülevoolukaitsega ja kuni 5 VDC @ 1,5 A toidet ühendatud seadmetele.

Eelised

Sunix USB2321C võimaldab suuremat andmeedastuskiirust, toetades kahte 10 Gbit/s rada, mis annab kokku 20 Gbit/s läbilaskevõime, pakkudes oluliselt kiiremat edastust võrreldes USB 3.2 Gen 2x1 ja Gen 1x1 lahendustega. Kuna see kasutab USB USB-C DFP-pesa, pakub see pööratavat pistikut lihtsustatud ühendamiseks ja laia ühilduvust USB 3.2, 3.1, 3.0 ning pärand-USB-seadmetega. Kaardil on ka kuumvahetuse võimekus ja pordipõhine ülevoolukaitse, et suurendada süsteemi ohutust ja mugavust väliste salvestusseadmete või välisseadmete ühendamisel.

Sobib

• Kiirete väliste salvestusseadmete ja NVMe-korpuste jaoks, mis vajavad SuperSpeed USB USB-C ühendusi
• Suurte meediafailide edastamiseks kaameratest, videosalvestusseadmetest ja droonidest
• Lauaarvutisüsteemidele, mis vajavad täiendavat kaasaegset USB-C porti välisseadmete ja dokkide jaoks
• Tööjaamadele, mis saavad kasu kiirematest varundamistest, failiedastustest ja meedia redigeerimise töövoogudest

Peamised spetsifikatsioonid

• Hostiliides: PCI Express (PCIe Gen3, x4 rada)
• Väljundliides: USB USB-C, USB 3.2 Gen2x2 (kuni 20 Gbit/s)
• Toetatud andmeedastuskiirused: 20 Gbit/s, 10 Gbit/s, 5 Gbit/s, 480 Mbps, 12 Mbps, 1,5 Mbps
• Toiteväljund seadmele: 5 VDC @ 1,5 A koos sisseehitatud ülevoolukaitsega
• Vormitegur: sisemine trükkplaat, mõõtmed 79,3 × 68,5 mm
• Ühilduvus: tagasiühilduv USB 3.2/3.1/3.0/2.0/1.1 seadmetega
• Kuumühendatav: ühendage/eralgage ilma süsteemi välja lülitamata
• Standardid: xHCI hostkontrolleri vastavus ja elektromagnetilise ohutuse sertifikaadid (CE/FCC/VCCI/BSMI), RoHS vastav

Kasutamine

Paigaldage Sunix USB2321C vabasse PCI Express x4 (või suuremasse) pessa väljalülitatud lauaarvuti emaplaadil, kinnitage kaardi kronstein korpuse külge ja ühendage toide uuesti. Pärast operatsioonisüsteemi käivitamist installige vajalikud draiverid Windows 8.x või 10 jaoks, kui OS ei tuvasta kaarti automaatselt. Ühendage USB-seadmeid, kasutades ühilduvat USB USB-C kaablit; pööratav pistik lihtsustab sisestamist. Kaart toetab kuumühendamist, nii et seadmeid saab ühendada või eemaldada süsteemi töötamise ajal, järgides operatsioonisüsteemi ohutu eemaldamise protseduure.

Soovitused

Optimaalse jõudluse tagamiseks kasutage USB 3.2 Gen2x2 võimekusega välisseadmeid ja kvaliteetseid sertifitseeritud USB-C kaableid, mis on hinnatud 20 Gbit/s jaoks. Veenduge, et hostsüsteemil oleks saadaval PCIe x4/ x8/ x16 pesa ja uuendatud kiibistiku/BIOS-i püsivara. Kui ühendate palju voolu tarbivaid seadmeid, kontrollige, kas seadme toitenõuded ei ületa kaardi 5 VDC @ 1,5 A väljundit, ning vajadusel kasutage välise toitega jaotureid või seadmeid.
