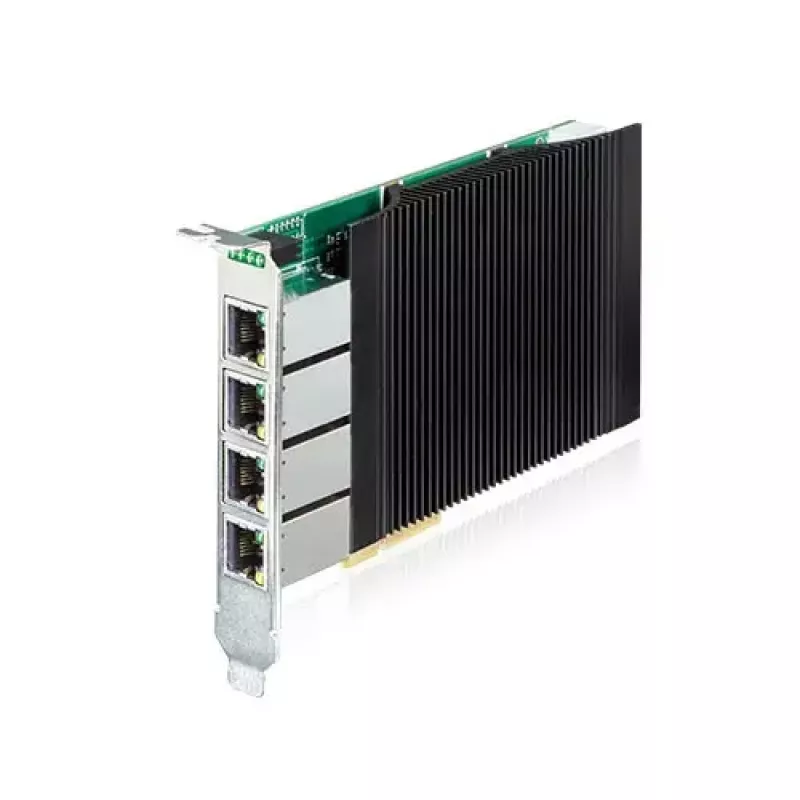

Sisemine Etherneti võrgukaart Planet ENW-9740P — PCI Express, juhtmega, 1000 Mbit/s, IEEE 802.3/802.3u/802.3ab

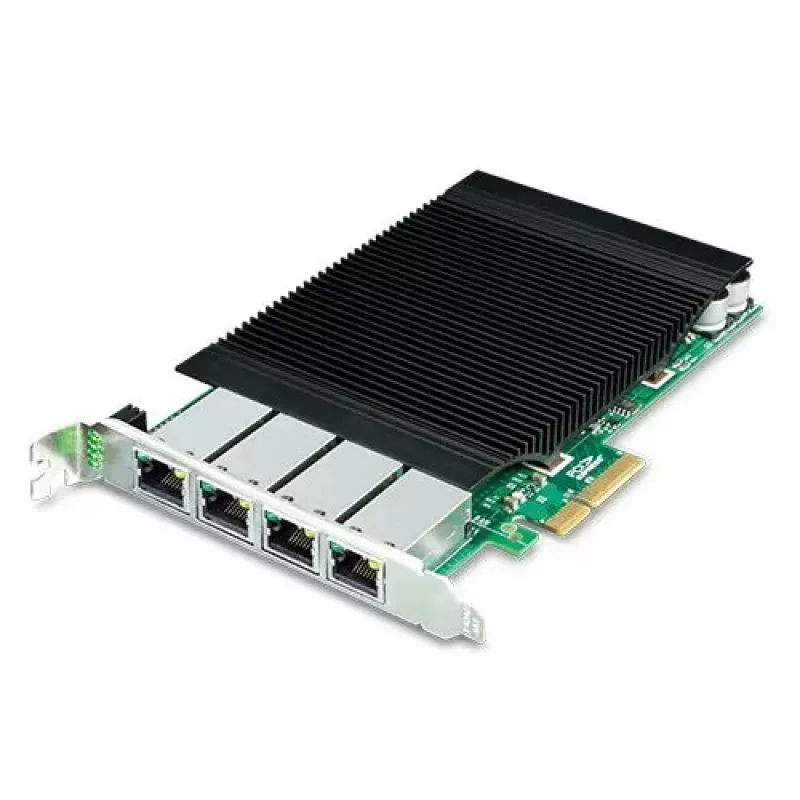

Planet ENW-9740P on sisemine juhtmega Etherneti võrgukaart, mis on mõeldud paigaldamiseks PCI Expressi pessa, et lisada lauaarvutitele, tööstusarvutitele või serveritele neli Gigabit Etherneti porti ja PoE+ võimekus. Kaart pakub kuni 1000 Mbit/s porti kohta ning toetab IEEE võrgustandardeid ja VLAN-e usaldusväärse juhtmega ühenduvuse tagamiseks, integreeritud PoE toiteedastusega, mis lihtsustab toitega seadmete, näiteks IP-kaamerate ja juhtmevabade pääsupunktide kasutuselevõttu.

Eelised

ENW-9740P ühendab neli 10/100/1000T porti IEEE 802.3at PoE+ toega, võimaldades samaaegset andme- ja toiteedastust ühe Etherneti kaabli kaudu kuni 100 meetri ulatuses. Iga port suudab edastada kuni 30 W (soovitatav koguvõimsus kuni 95 W töökorras, maksimaalne disainiväljund kuni 120 W sõltuvalt toitesisendist), vähendades vajadust eraldi toitejuhtmete järele ja võimaldades võrguseadmete paindlikku paigutust. Adapter toetab IEEE 802.1Q VLAN märgistamist, suuri 9,5K jumbo kaadreid ja IEEE 802.3 voo juhtimist, et optimeerida läbilaskevõimet ja minimeerida paketikadu. See ühildub tavaliste serveri- ja lauaarvuti operatsioonisüsteemidega lihtsaks integreerimiseks.

Sobib

• Lauaarvutite või serverisüsteemide uuendamine Gigabit juhtmega ühenduvusele
• PoE-toitega IP-jälgimiskaamerate, sealhulgas PTZ-mudelite kasutuselevõtt
• PoE+ pakkumine 802.11ac juhtmevabadele pääsupunktidele ja teistele toitega seadmetele
• Võrgupõhine failiedastus, varundamine ja suure läbilaskevõimega rakendused

Peamised tehnilised andmed

• Liides: PCI Express (PCIe x4, PCIe 2.1 ühilduv)
• Pordid: 4 × 10/100/1000BASE-T RJ45
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s pordi kohta
• PoE standard: IEEE 802.3at PoE+ (tagasiühilduv 802.3af-iga)
• PoE võimsus pordi kohta: kuni 30 W (soovitatav koguvõimsus kuni 95 W; disain kuni 120 W sõltuvalt toiteallikast)
• Toitesisend: toetab välist 12V DC 4-kontaktilist Molexi lisatoiteks
• VLAN: IEEE 802.1Q märgistatud VLAN-i tugi
• Voo juhtimine: IEEE 802.3x
• Jumbo kaadri tugi: kuni 9,5K baiti
• Kontroller: Inteli serveriklassi Gigabit Etherneti MAC-kontroller
• Ühilduvus: Microsoft Windows Server, Linux, VMware ja tavalised lauaarvuti-/serveriplatvormid
• Paigaldus: Sisemine PCIe-kaart tööstusarvutite/serverite emaplaatidele

Kasutamine

Paigaldage ENW-9740P vabasse PCI Express x4 (või suuremasse) pessa sihtarvuti tööstusarvuti või serveri emaplaadil. Kui PoE toite-eelarve ületab emaplaadi toitevõimsuse, ühendage 12V DC 4-kontaktiline Molex abitoitesisend sobiva toiteploki pistikuga, et tagada piisav koguväljund. Pärast füüsilist paigaldamist käivitage süsteem ja installige või kontrollige operatsioonisüsteemi pakutavaid võrgudraivereid; kaart ühildub tavaliste Windows Serveri, Linuxi ja VMware keskkondadega. Ühendage Etherneti kaablid RJ45-portidesse, et ühendada toitega seadmed või võrgu lõpp-punktid; kaart tuvastab ja klassifitseerib toitega seadmed automaatselt ning varustab neid toitega vastavalt IEEE PoE standarditele.

Soovitused

Stabiilse PoE+ töö tagamiseks veenduge, et serveri toiteplokk suudab pakkuda piisavat voolu abitoite Molex-sisendile, kui mitut porti kasutatakse samaaegselt 30 W edastamiseks. Kasutage Gigabit kiirusele vastavaid kvaliteetseid varjestatud Etherneti kaableid ja hoidke kaabli pikkus 100 meetri piires pordi kohta. Lubage oma võrguseadetes VLAN ja voo juhtimine, kui isoleerite liiklust või optimeerite läbilaskevõimet suure ribalaiusega rakenduste jaoks.
