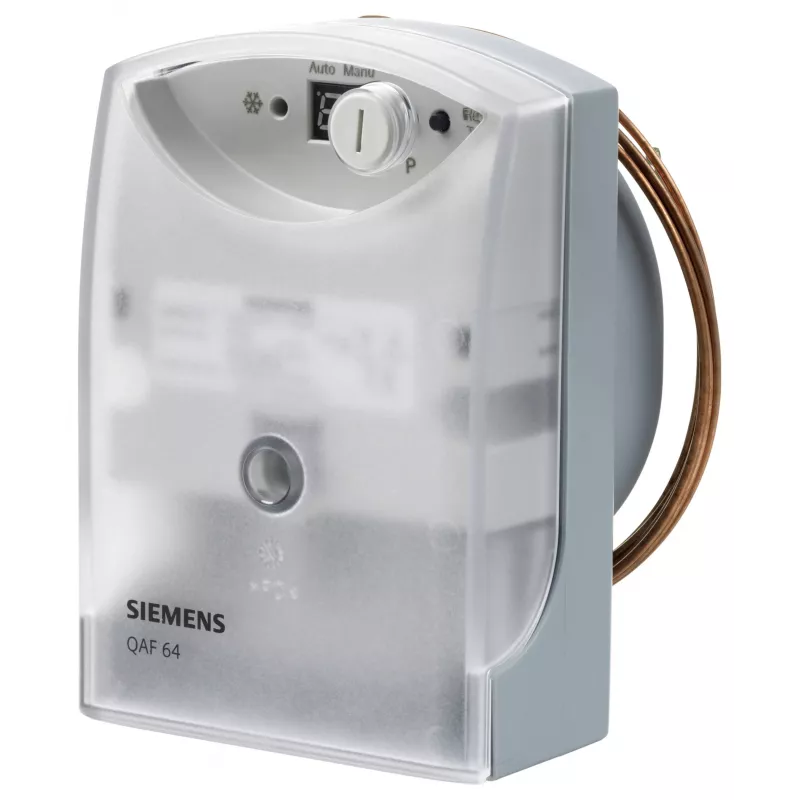

SIEMENS QAF64.2-J Külmumiskaitseandur, pidev ja 2-punktiline (S55700-P155)

Külmumiskaitseandur õhukanalitele, soojusvahetitele ja õhusoojenditele. See ühendab pideva DC 0...10 V väljundi ja 2-punktilise releeväljundi, et jälgida ja kaitsta külmumistingimuste eest. Andur kasutab NTC termistori elementi 3000 mm kapillaartoruga paindlikuks paigaldamiseks.

Eelised

Kahekordsed väljundrežiimid võimaldavad integreerimist erinevate juhtimissüsteemidega. Reguleeritav seadepunkti vahemik 2...15 °C ja fikseeritud 1 K lülitusdiferents tagavad usaldusväärse külmumise tuvastamise. Vaskanduri toru tagab täpse temperatuuri tuvastamise ning IP54 korpus kaitseb tolmu ja veepritsmete eest.

Sobib

• Õhukanali külmumise jälgimine
• Soojusvaheti külmumiskaitse
• Õhusoojendi ohutusjuhtimine

Peamised tehnilised andmed

• Andurelement: NTC termistor
• Pidev väljund: DC 0...10 V, mõõtevahemik -20...20 °C
• Lülitusväljund: 2-punktiline relee, ümberlülituskontakt (SPDT), AC 250 V, 5 (2) A
• Seadepunkti vahemik: 2...15 °C, reguleeritav; lülitusdiferents: 1 K fikseeritud
• Toitepinge: AC 24 V / DC 13.5...35 V; võimsustarve max 1 VA
• Kapillaartoru pikkus: 3000 mm; anduri toru materjal: vask
• Kaitseaste: IP54; töötemperatuur: -20...50 °C; niiskus: 5...95% suhteline niiskus, mittekondenseeruv

Soovitused

Paigaldage anduri toru kanali või spiraali kõige külmemasse ossa. Parima täpsuse tagamiseks veenduge, et kapillaartoru ei oleks muljutud ja korpus oleks paigaldatud otsestest soojusallikatest eemale.
