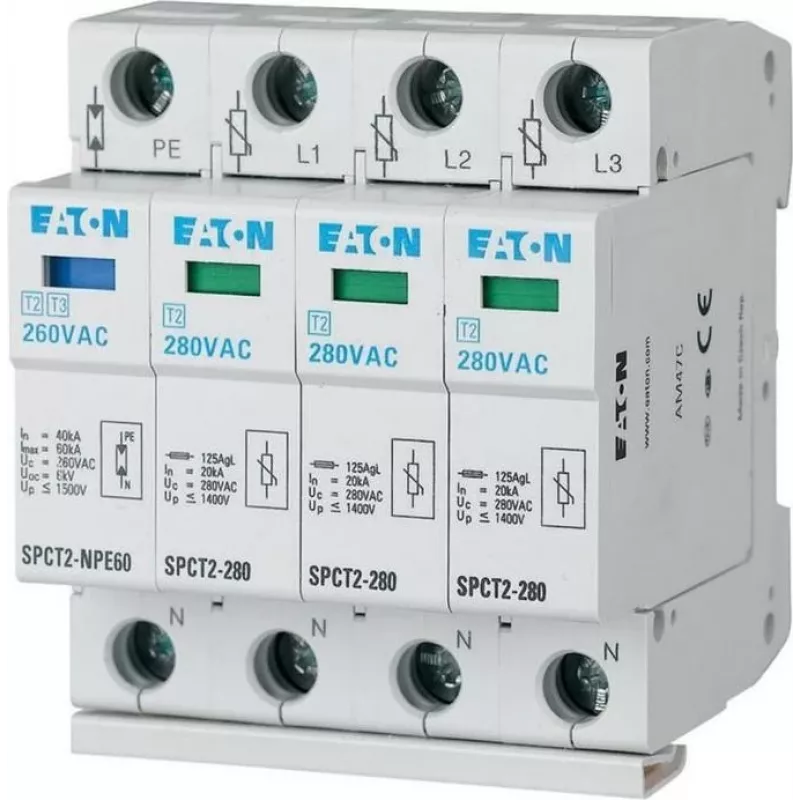

Eaton SPCT2-280-3+NPE Type 2 Liigpingekaitse - 3P+NPE, 20kA, DIN-liistule

Pinge hüpped ja mööduvad liigpinged võivad vaikselt kahjustada või hetkega hävitada tundlikke elektriseadmeid jaotuskilpides. Eaton SPCT2-280-3+NPE Type 2 liigpingekaitse (SPD) on loodud suunama ohtlikud liigpinged sinu paigaldusest eemale, kaitstes pea- ja alajaotuskilpe nimilahendusvooluga 20 kA ja maksimaalse lahendusvooluga 40 kA. Selle modulaarne, pistikühendusega disain võimaldab kiiret vahetust ilma ümberühendamiseta, samas kui integreeritud termiline lahklüliti ja visuaalne olekuindikaator tagavad kohese rikke tuvastamise.

Kellele see on mõeldud

See SPD on ideaalne elektritöövõtjatele, kilpide ehitajatele ja rajatiste halduritele, kes vajavad usaldusväärset liigpingekaitset kolmefaasiliste + nulljuhtmega süsteemide jaoks äri- või tööstuskeskkonnas. See sobib eriti hästi paigaldistesse, kus teenuse järjepidevus ja hoolduse lihtsus on kriitilise tähtsusega, nagu büroohooned, kaubanduspinnad ja kergetööstusrajatised.

Peamised omadused

• Type 2 (Class II) liigpingekaitse vastavalt IEC/EN 61643-11, sobib pea- ja alajaotuskilpidesse.
• 3P+NPE konfiguratsioon kaitseb kõiki kolme faasi ning null- ja maandusjuhet, tagades igakülgse kaitse 230/400 V AC süsteemidele.
• Suur lahendusvõime: nimivool 20 kA (8/20 µs) ja maksimaalne vool 40 kA (8/20 µs), lühisetalitusvõimega 50 kA.
• Madal kaitsetase (< 1,3 kV) ja kiire reageerimisaeg (< 25 ns) tõhusaks liigpingete piiramiseks.
• Modulaarne pistikühendusega korpus visuaalse olekuindikaatoriga (roheline/punane) kiireks tervisekontrolliks ja kaitsemoodulite lihtsaks vahetamiseks.
• Integreeritud termiline lahklüliti vigaste varistoride ohutuks väljalülitamiseks, vältides tuleohtu.
• DIN-liistu kinnitus (35 mm) lihtsaks integreerimiseks standardsetesse jaotuskilpidesse.

Tehnilised andmed

• Toote tüüp: liigpingekaitse (SPD)
• SPD tüüp: Type 2 (Class II)
• Pooluste arv: 3P+NPE
• Nimipinge (Un): 230/400 V AC
• Maksimaalne pidev tööpinge (Uc): 280 V AC
• Nimilahendusvool (In): 20 kA (8/20 µs)
• Maksimaalne lahendusvool (Imax): 40 kA (8/20 µs)
• Kaitsetase (Up): < 1,3 kV
• Lühisetalitusvõime (Isccr): 50 kA
• Reageerimisaeg: < 25 ns
• Järelvoolu kustutamise võime: jah
• Termiline lahklüliti: integreeritud
• Kinnitusviis: DIN-liist (35 mm)
• Olekuindikaator: visuaalne (roheline/punane)
• Korpuse disain: modulaarne, pistikühendusega
• Kaitsetase: IP20
• Standardid: IEC/EN 61643-11
• Kasutusala: pea- ja alajaotuskilbid

Näpunäited

Optimaalseks kaitseks paigalda see SPD nii lähedale kui võimalik jaotuskilbi toite sisendile, hoides juhtmete pikkused lühikesed, et minimeerida läbilaskev pinge. Kontrolli perioodiliselt olekuindikaatorit – kui see muutub punaseks, vaheta moodul kohe välja, et kaitse säiliks. Kui integreerid ülemiste Type 1 SPD-dega, järgi tootja juhiseid koordineerimiseks.
