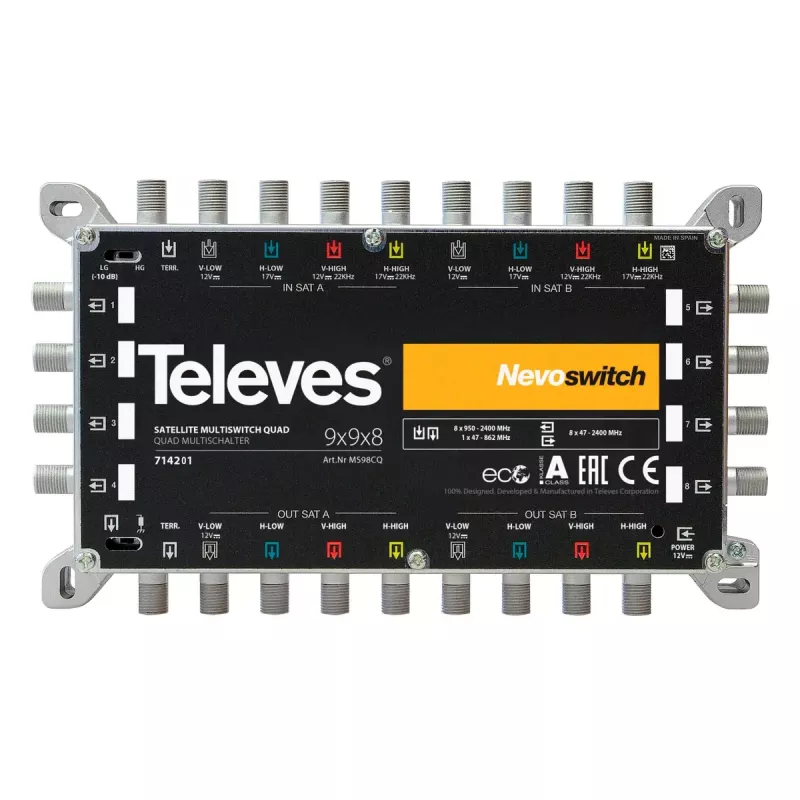

Satelliitmultilüliti Televes 714201 9 sisendit 17 väljundit

Televes 714201 satelliitmultilüliti jaotab signaali kahelt satelliidilt ja ühelt maapealselt antennilt mitme vastuvõtjani. Sellel on üheksa sisendit (üks maapealne ja kaheksa satelliidi polaarsust) ning seitseteist väljundit, toetades sisendsagedusi vahemikus 950 kuni 2400 MHz. Seade on paigaldatav terminana tähttopoloogias või kasutamiseks kaskaadühenduses koos lihtlülitiga; see on projekteeritud ja valmistatud Euroopas.

Eelised

See multilüliti on Quad-ühilduv ja sisaldab 22 kHz generaatorit optimeeritud tööks Quad-LNB-dega. Igal kaheksast kasutajaväljundist koosneval grupil on 10 dB Low Gain/High Gain lüliti satelliidi sisendsignaalide vajadusel summutamiseks. Seade ühildub tagasikanali rakendustega ning pakub kompaktseid mõõtmeid (208 × 30 × 120 mm) ja madalat voolutarvet (125 mA) 12 V tööpingel.

Sobib

• Satelliit- ja maapealsete telesignaalide jaotamiseks mitme vastuvõtjani kodudes või väikestes hoonetes
• Paigaldistele, mis kasutavad Quad-LNB-sid ja mitut satelliiti
• Seadistustele, mis nõuavad kaskaadühendust või tähttopoloogia terminaljaotust

Peamised spetsifikatsioonid

• Mudel: Televes 714201
• Sisendid: 9 (1 maapealne + 8 satelliidi polaarsust)
• Väljundid: 17
• Sagedusvahemik: 950–2400 MHz
• Toitepinge: 12 V
• Signaalitaseme vahemik: 90–112 dBμV
• Voolutarve: 125 mA
• Mõõtmed (L × S × K): 208 × 30 × 120 mm
• EAN: 8424450187418

Kasutamine

Ühendage maapealne antenn maapealse sisendiga ja kaks satelliidi LNB-d satelliidisisenditega (kõik neli polaarsust satelliidi kohta). Paigaldage multilüliti sobivasse kappi või seinale, tagage 12 V toide ja suunake koaksiaalkaablid kasutajaväljunditest iga vastuvõtjani. Kasutage iga kaheksa kasutajaga grupi 10 dB LG/HG lülitit satelliitsignaali summutuse reguleerimiseks vajadusel. Kaskaadpaigaldiste korral kasutage ühilduvat lülitit seadmete aheldamiseks vastavalt vajadusele.

Soovitused

Stabiilse vastuvõtu tagamiseks kontrollige kaablite kvaliteeti ja konnektorite korrasolekut, seadke LG/HG lülitid vastavalt vastuvõtjatel mõõdetud signaalitasemetele ning veenduge, et Quad LNB ühildub 22 kHz generaatoriga. Järgige paigaldamisel kohalikke maandus- ja paigaldusstandardeid.
