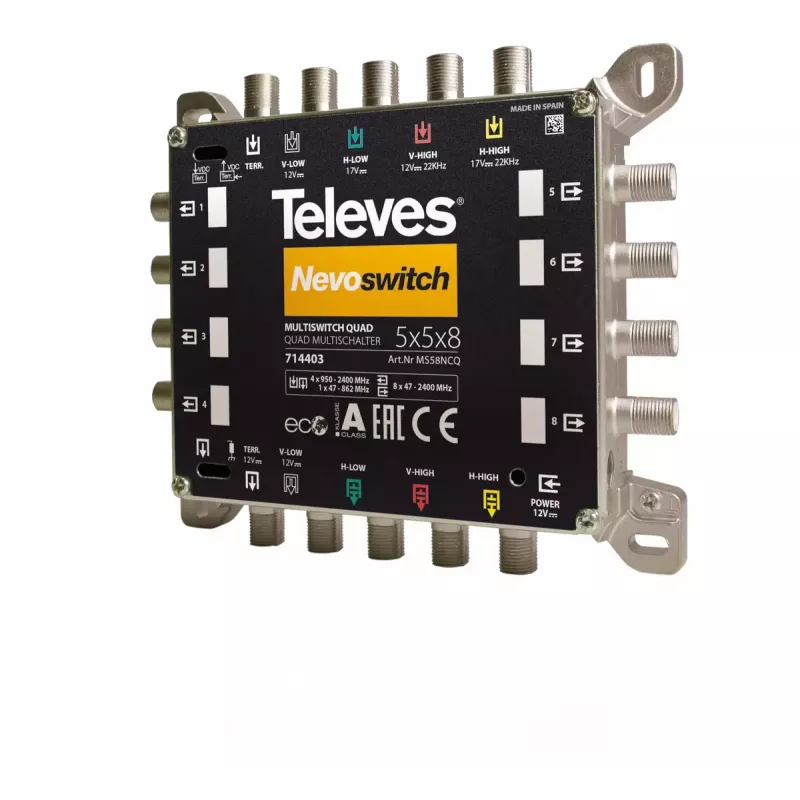

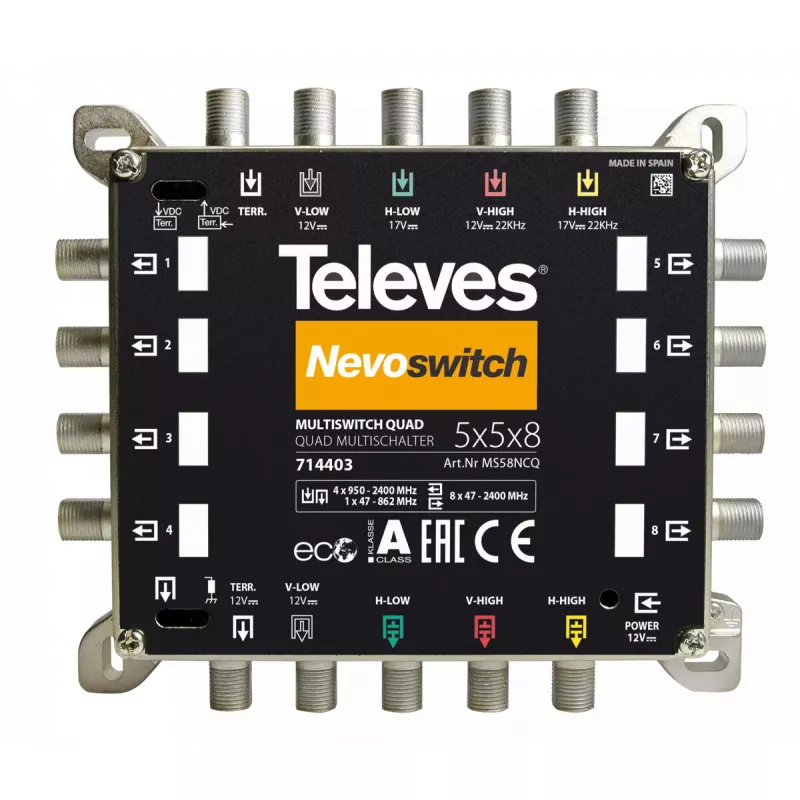

Satelliit-multilüliti Televes 714403 5 sisendit 13 väljundit

Televes 714403 multilüliti (mudel MS58NCQ) on kaskaaditav, quad-ühilduv satelliit-multilüliti, millel on 5 sisendit (üks maapealne sisend ja neli satelliidi polaarsust) ja 13 kasutajaväljundit. See toetab sagedusvahemikku 950–2400 MHz ja sobib satelliidi- ja maapealsete signaalide jaotamiseks elamu- ja väiksemates äripaigaldistes. Kaasas on 12 V toiteplokk (viide 9916).

Eelised

See multilüliti on kaskaaditav ja võib toimida terminalina (tähttopoloogia) või olla ühendatud kaskaadi, kasutades lihtsat lülitit. See genereerib 22 kHz tooni ühilduvuseks mis tahes LNB-ga, sealhulgas QUAD LNB-dega, ning toetab kaugtoidet VL-liini kaudu. Seade võimaldab alalisvoolu ringlust sisenditest ülespoole ning sisaldab aktiivset maapealset teed ja lülitit, et kas varustada maapealseid eelvõimendeid toitega või lubada vooluringlust. Kompaktsed mõõtmed (137 × 29 × 121 mm) ja madal voolutarve (40 mA) lihtsustavad paigaldamist erinevates seadistustes.

Sobib

• Elamu satelliidijaotuseks mitmele vastuvõtjale
• Väikestesse äri- või mitmetoalistesse paigaldistesse
• Seadistustesse, mis nõuavad multilülitite kaskaadühendust
• Süsteemidesse, mis kasutavad QUAD LNB-sid või muid 4-polaarsusega LNB-sid

Peamised tehnilised andmed

• Mudel: Televes 714403 (MS58NCQ)
• Sisendid: 5 (4 satelliidi polaarsust + 1 maapealne)
• Väljundid: 13 kasutajaväljundit
• Sagedusvahemik: 950–2400 MHz
• Sisendpinge: 12 V (toiteplokk viide 9916 kaasas)
• Pingevahemik: 92–105 dBµV
• Voolutarve: 40 mA
• Mõõtmed: 137 × 29 × 121 mm
• EAN: 8424450172865

Kasutamine

Paigaldage multilüliti antenni jaotuspunkti lähedale ja ühendage neli satelliidi LNB väljundit ning maapealne antenn vastavatesse sisenditesse. Ühendage kaasasolev 12 V toiteplokk seadmega. Seadistage seade terminalina tähttopoloogias või seadke lihtne lüliti kaskaadtöö lubamiseks, kui ühendate täiendavaid multilüliteid. Kasutage 22 kHz tooni ja VL kaugtoite funktsioone vastavalt ühendatud LNB-de ja vastuvõtjate nõuetele. Veenduge, et alalisvoolu ringluse seaded vastavad paigaldise toitevajadustele.

Soovitused

Paigutage multilüliti kuiva, ventileeritavasse kohta ja kasutage kvaliteetseid koaksiaalkaableid ja pistikuid. Enne paigalduse lõpuleviimist kontrollige LNB-de ja vastuvõtjate ühilduvust 22 kHz tooni ja VL kaugtoitega.
