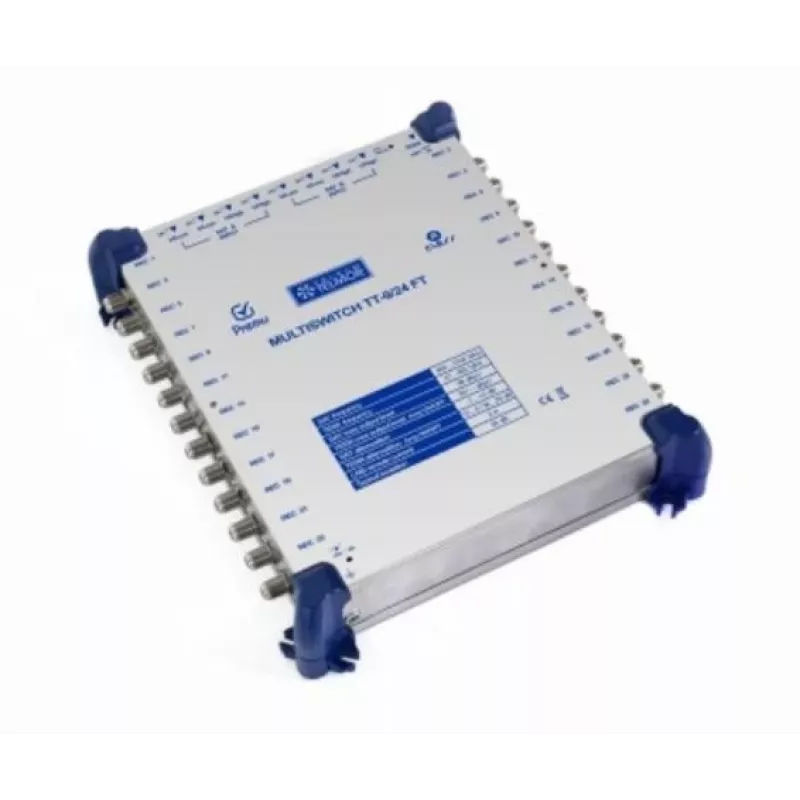

Telmor TT 9/24 FT Classic terminal multiskriin toiteallikaga

Satelliit- ja maapealsete signaalide jaotamine paljudele vastuvõtjatele hoones põhjustab sageli signaalikadu, häireid ja keerulist kaabeldust. Telmor TT 9/24 FT Classic lahendab selle, ühendades signaalid kuni kaheksalt satelliidi polarisatsioonilt ja ühelt maapealselt allikalt, edastades need seejärel puhtalt 24 tellija väljundisse. Terminal-multiswitch'ina on see kaskaadsüsteemi lõppjaotuspunkt, tagades igale ühendatud vastuvõtjale tugeva ja isoleeritud signaali.

Kellele see on mõeldud

See multiswitch sobib ideaalselt paigaldajatele ja kinnisvaraomanikele, kes seavad üles satelliittelevisiooni jaotust keskmise ja suure elamu, hotelli või kontorihoones. See sobib süsteemidele, mis kasutavad Quattro LNB-d ja maapealset antenni, kus kuni 24 tuunerit vajavad sõltumatut juurdepääsu kõikidele kanalitele ilma häireteta.

Peamised omadused

• Terminal-multiswitch 8 satelliitsisendiga (2x Quattro LNB) ja 1 maapealse sisendiga
• 24 tellija väljundit F-tüüpi pistikutega
• Integreeritud toiteplokk AC 230V / 50Hz töökindlaks tööks
• DiSEqC 2.0 juhtimine (ühilduv 1.0 ja 1.1-ga) täiustatud satelliitlülituseks
• Kõrge isolatsioon (>30 dB) kõikide radade vahel, et vältida risthäireid
• Lai sagedusvahemik: satelliit 950-2150 MHz, maapealne 47-862 MHz
• Kompaktne disain lihtsaks paigalduseks jaotuskappidesse

Tehnilised andmed

• Multiswitchi tüüp: Terminal
• Satelliitsisendid: 8 (2x Quattro LNB)
• Maapealsed sisendid: 1
• Tellija väljundid: 24
• Satelliidi sagedusvahemik: 950-2150 MHz
• Maapealne sagedusvahemik: 47-862 MHz
• Satelliidi tee võimendus: -2 kuni 2 dB
• Maapealse tee võimendus: -10 kuni -6 dB
• Maksimaalne satelliidi väljundtase: 100 dBµV (IMD3 -35 dB)
• Maksimaalne maapealne väljundtase: 85 dBµV (IMD3 -60 dB)
• LNB toiteallikas: 18V, max 500 mA
• Toiteallikas: integreeritud AC 230V / 50Hz
• DiSEqC juhtimine: DiSEqC 2.0 (ühilduv 1.0, 1.1)
• Pistiku tüüp: F-tüüpi
• Isolatsioon SAT-SAT: >30 dB
• Isolatsioon SAT-TER: >30 dB
• Isolatsioon väljund-väljund: >30 dB
• Energiatarve: 10 W tüüpiline

Näpunäited

Optimaalse jõudluse saavutamiseks kasutage kvaliteetset koaksiaalkaablit korraliku varjestusega ja veenduge, et kõik F-pistikud on kindlalt pingutatud. Mitme multiswitchi kaskaadühendamisel ühendage eelmise seadme magistraalliinid selle terminalseadme satelliit- ja maapealsetesse sisenditesse. Järgige alati kohalikke elektrireegleid ja kasutage AC toiteallika jaoks pingekaitse, et kaitsta pingetõusude eest.
