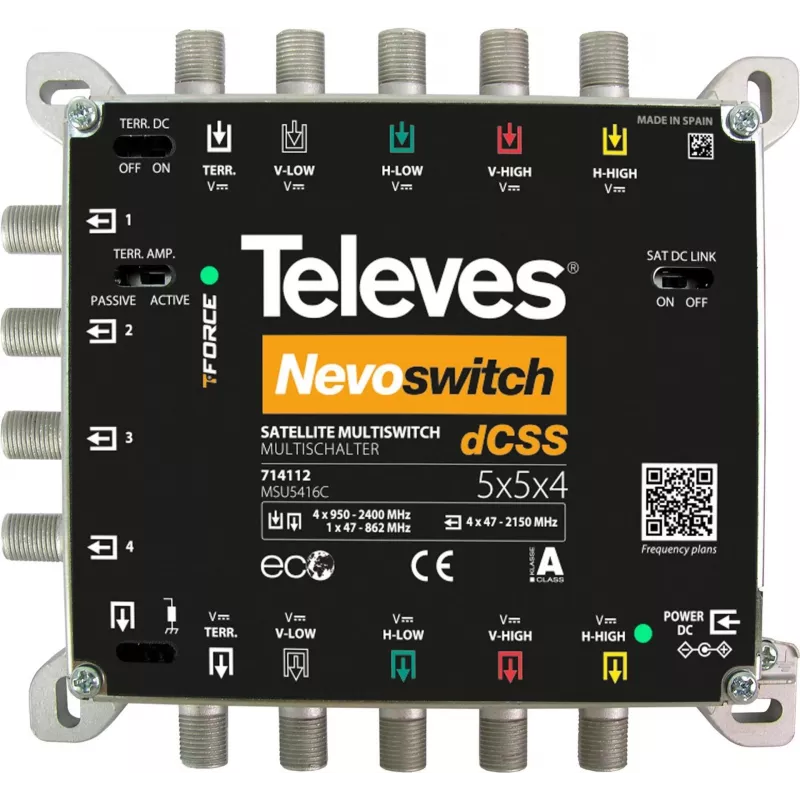

Satelliit-multilüliti Televes 714112 5 sisendit 4 väljundit

Televes 714112 satelliit-multilülitil on viis sisendit (üks maapealne ja neli satelliidi polarisatsiooni) ja neli kasutajaväljundit. See toetab SCR I (EN50494), SCR II (EN50607) ja pärandrežiime ning aktsepteerib sisendsagedusi vahemikus 950 kuni 2150 MHz sisendpingega 11–20 V. Seadet saab kasutada täht-topoloogia terminalina või paigaldada kaskaadlülituse abil. Sisseehitatud DCFLEX funktsionaalsus võimaldab multilülitit toita süsteemi mis tahes punktist, andes paigaldajatele paindlikkuse toitemeetodi valimisel.

Eelised

Multilüliti toetab nii kaasaegseid SCR-standardeid kui ka pärandvastuvõtjaid, tagades ühilduvuse paljude digiboksidega. Selle viie sisendiga disain (sealhulgas üks passiivne maapealne sisend) ja neli väljundit võimaldavad satelliidi- ja maapealsete signaalide usaldusväärset jaotust. DCFLEX pakub kohandatavaid toitevõimalusi ning seade on voolu osas kaskaadist isoleeritav või sellega ühendatav, lihtsustades paigaldamist erinevates süsteemiarhitektuurides.

Sobib

• Väikestele satelliittelevisiooni paigaldistele kuni nelja vastuvõtjaga
• Seadistustele, mis nõuavad SCR I (EN50494) või SCR II (EN50607) tuge
• Paigaldistele, mis ühendavad maapealseid ja satelliitsignaale
• Täht- või kaskaad-multilüliti topoloogiatele

Peamised spetsifikatsioonid

• Bränd: Televes
• Mudel: 714112 (MPN MSU5416C, EAN 8424450186695)
• Sisendid: 5 (1 maapealne passiivne + 4 satelliidi polarisatsiooni)
• Väljundid: 4 kasutajaväljundit
• Toetatud režiimid: SCR I (EN50494), SCR II (EN50607), pärand
• Sagedusvahemik: 950–2150 MHz
• Sisendpinge: 11–20 V

Kasutamine

Ühendage satelliit-LNB polarisatsioonid ja maapealne antenn vastavate sisenditega, seejärel ühendage neli kasutajaväljundit vastuvõtjate või jaotuspunktidega. Valige täht- või kaskaad-topoloogia vastavalt paigalduse paigutusele; kaskaadimise korral seadke seadme lüliti kaskaadirežiimi. Konfigureerige vastuvõtja seaded vastavalt vajadusele SCR I, SCR II või pärandrežiimi jaoks. Varustage multilülitit toitega süsteemi mis tahes sobivast punktist, kasutades DCFLEX-i eelistatud toiteasukoha valimiseks.

Soovitused

Enne paigaldamist kontrollige vastuvõtja ühilduvust SCR-standarditega ning veenduge, et kaablite pikkused ja pistikud vastavad satelliidijaotuse parimatele tavadele. Kaskaadrežiimi kasutamisel kinnitage multilüliti voolutee nõuetekohane isoleerimine või ühendamine, et vältida toitekonflikte.
