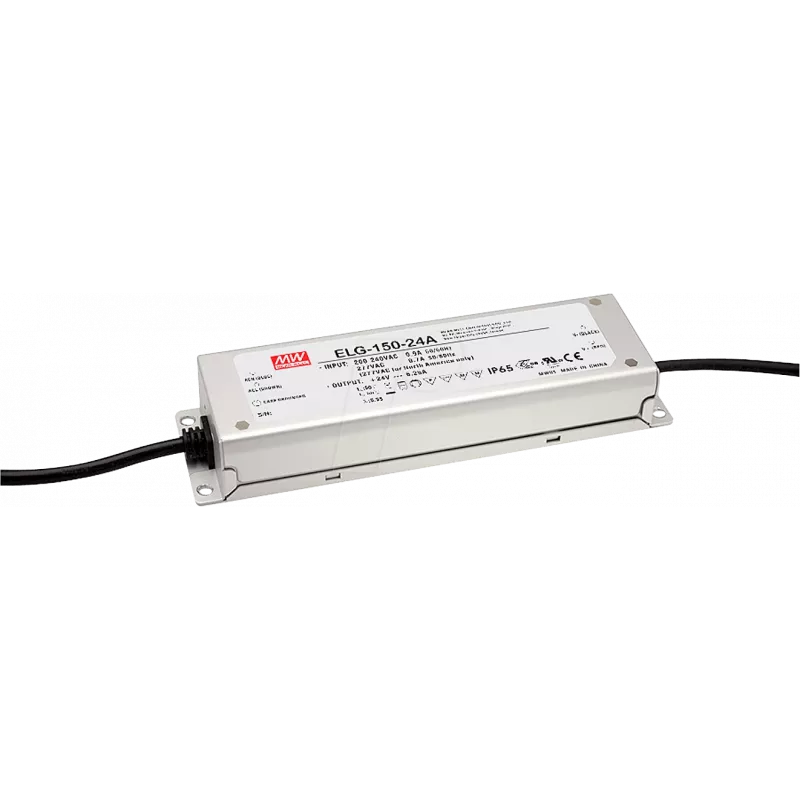

LED draiver MEAN WELL ELG-150-24A-3Y

MEAN WELL ELG-150-24A-3Y on vahelduv-alalisvoolu ühe väljundiga LED-draiver, mis annab 24 V alalisvoolu 6,25 A (150 W). Sellel on püsivvoolu ja püsivpinge (CC+CV) juhtimine reguleeritava väljundiga potentsiomeetri abil, kolmejuhtmeline vahelduvvoolu sisend aktiivse PFC-ga, IP20 kestakaitseaste ja kaabelväljund lihtsaks ühendamiseks. Draiver aktsepteerib laia vahelduvvoolu sisendivahemikku 100–305 VAC ja on mõeldud usaldusväärseteks sisetingimustes LED-valgustuspaigaldisteks, kus on vaja kompaktset ja stabiilset toiteallikat.

Eelised

See LED-draiver pakub stabiilset 24 V väljundit kuni 6,25 A juures nii CC kui CV reguleerimisega, võimaldades toita erinevaid LED-mooduleid. Integreeritud potentsiomeeter võimaldab väljundvoolu või -pinget peenelt reguleerida, et see vastaks konkreetsete LED-koormuste nõuetele. Lai sisendpinge vahemik ja aktiivne PFC parandavad ühilduvust erinevate võrgutoiteallikatega ja vähendavad võrguhäireid. Kompaktsed mõõtmed muudavad selle sobivaks piiratud ruumiga paigaldistesse ning kaabelväljund lihtsustab juhtmestikku.

Sobib

• Siseruumide LED-ribade ja -moodulite paigaldistele, mis vajavad 24 V alalisvoolu toidet
• Arhitektuursele ja aktsentvalgustusele äri- või eluruumides
• Valgustussüsteemidele, kus on vaja reguleeritavat CC/CV väljundit häälestamiseks

Peamised spetsifikatsioonid

• Bränd: mean well
• Mudel: ELG-150-24A-3Y (MPN: ELG-150-24A-3Y)
• EAN: 4021087038447
• Väljund: 24 V alalisvool, 6,25 A, 150 W
• Väljundrežiim: CC + CV, reguleeritav potentsiomeetriga
• Sisendpinge: 100–305 VAC, 3-juhtmeline sisend, PFC-ga
• Kaitseaste: IP20 (sisetingimustes kasutamiseks)
• Mõõdud (L×S×K): 63 × 219 × 35,5 mm
• Väljundühendus: kaabelväljund

Kasutamine

Paigaldage LED-draiver ventileeritavasse siseruumi ja tehke elektriühendused vastavalt kohalikele juhtmestiku eeskirjadele. Ühendage kolmejuhtmeline vahelduvvoolu sisend (L, N, maandus) võrgutoitega ja kaabelväljund 24 V LED-koormusega, jälgides polaarsust. Kasutage sisseehitatud potentsiomeetrit, et reguleerida püsivvoolu või püsivpinge seadet vastavalt LED-moodulite nõuetele. Enne paigalduse lõpetamist kontrollige väljundseadeid multimeetriga ja kinnitage kõik ühendused kindlalt.

Soovitused

Paigaldage seade kuiva, tolmuvabasse sisetingimustesse, kus on piisav ventilatsioon. Ärge ületage nimiväljundvoolu ja -võimsust. Pikaajalise töökindluse tagamiseks vältige paigaldamist soojusallikate lähedusse ning veenduge korrektses juhtmestikus ja maanduses vastavalt kohalikele elektrieeskirjadele.
