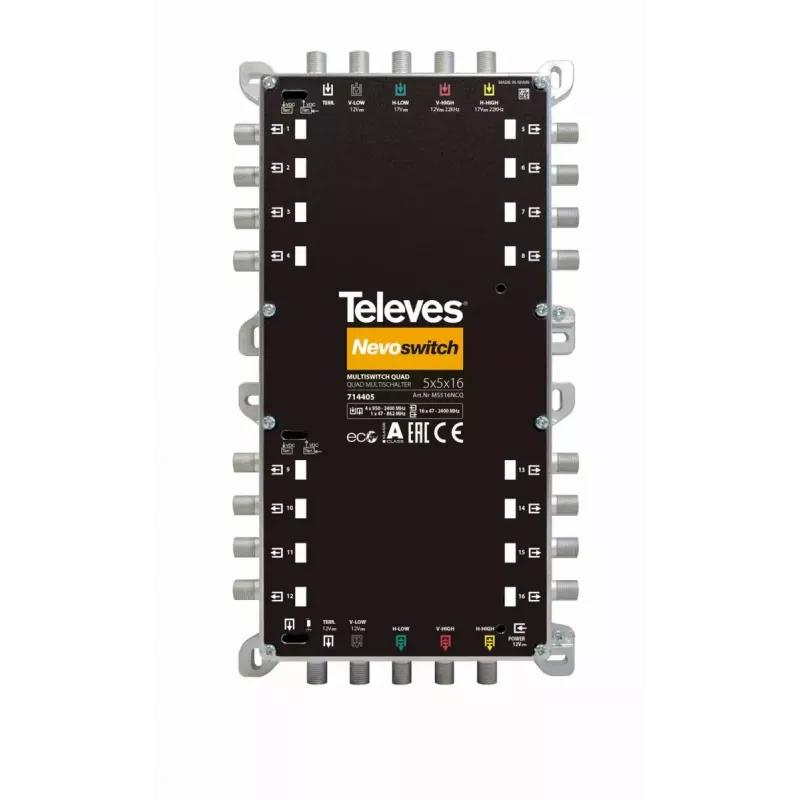

Satelliidi multiliin Televes 714405 5 sisendit 16 väljundit

Televes 714405 on kaskaaditav satelliidi multiliin viie sisendiga (üks terrestriaalne ja neli satelliidi polarisatsiooni) ning 16 kasutajaväljundiga. Satelliidi- ja terrestriaalsignaalide jaotamiseks loodud mudel MS516NCQ toetab quad LNB konfiguratsioone ja seda saab paigaldada nii täht-topoloogia lõppseadmena kui ka integreerida lihtsa lüliti abil kaskaadahelasse.

Eelised

Multiliin toetab laia sagedusvahemikku 950–2400 MHz ja talub sisendsignaali tasemeid vahemikus 92–105 dBµV. Madala voolutarve (105 mA) ja 16 sõltumatu väljundiga võimaldab see samaaegset signaalijaotust paljudele vastuvõtjatele, säilitades iga väljundi signaali terviklikkuse.

Sobib

• Korterelamutele või kodudele, kus on vaja jaotada satelliidi- ja terrestriaalsignaale paljudele vastuvõtjatele
• Paigaldistele, mis kasutavad quad LNB-sid või quad-iga ühilduvaid satelliidisüsteeme
• Kaskaadjaotussüsteemidele, kus mitu multiliini on ühendatud

Peamised spetsifikatsioonid

• Bränd: Televes
• Mudel / MPN: 714405 / MS516NCQ
• Sisendid: 5 (1 terrestriaalne + 4 satelliidi polarisatsiooni)
• Väljundid: 16 kasutajaväljundit
• Sagedusvahemik: 950–2400 MHz
• Sisendsignaali taseme vahemik: 92–105 dBµV
• Voolutarve: 105 mA
• EAN: 8424450172889

Kasutamine

Ühendage terrestriaalne antenn terrestriaalsisendisse ja quad LNB väljundid nelja satelliidisisendisse. Varustage toide ja suunake signaalid vastavalt paigaldusplaanile: kasutage seadet lõppseadmena täht-topoloogias, ühendades iga väljundi vastuvõtjaga, või ühendage mitu multiliini kaskaadi, kasutades vastavat lülituspunkti. Veenduge, et kõikide ühenduste jaoks kasutatakse õigeid kaablitüüpe ja kindlaid F-tüüpi pistikuid.

Soovitused

Optimaalse jõudluse tagamiseks hoidke toitekaablid võimalikult lühikesed, kasutage kvaliteetseid korraliku varjestusega koaksiaalkaableid ning veenduge, et sisendsignaali tasemed jäävad määratud vahemikku 92–105 dBµV. Kaskaadseadistuste puhul planeerige võimendus ja sumbumine, et vältida signaali ülekoormust või liigset kadu.
