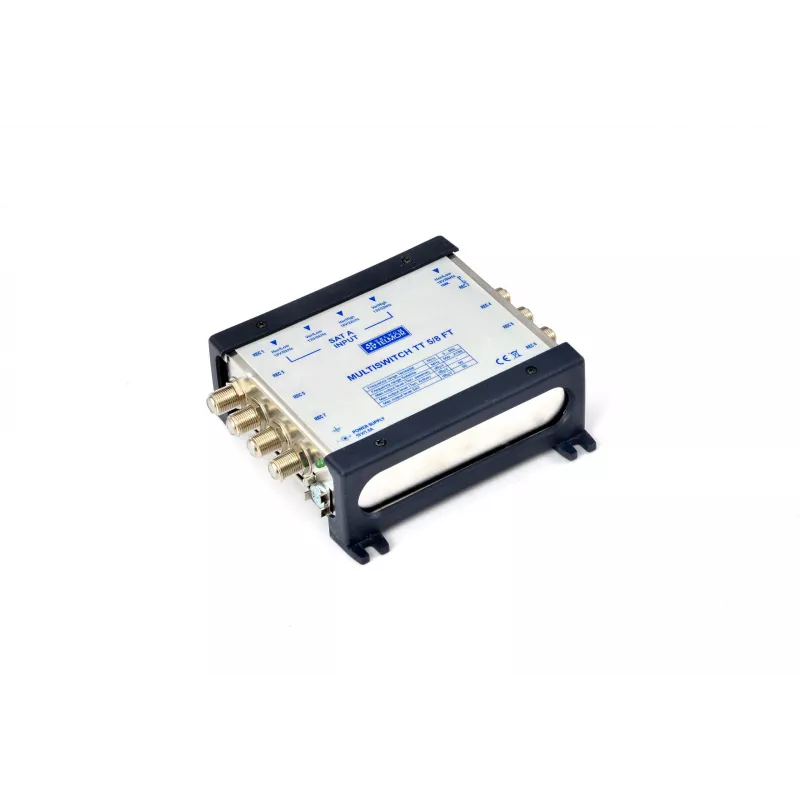

Telmor Multiswitch TT 5/8 Terminal – 5 sisendit (4 SAT + 1 TER) 8 väljundile, DiSEqC 2.0, metallkorpus

Satelliitleviks kortermajades on Telmor Multiswitch TT 5/8 Terminal viimane aste, mis ühendab kuni kaheksa vastuvõtja liini ühise satelliit- ja maapealse antennisüsteemiga. Paigaldajad ja süsteemiintegraatorid usaldavad seda terminal-multiswitchi, et edastada satelliit- ja maapealseid signaale üksikutesse korteritesse või ruumidesse ühelt põhiliinilt, välistades vajaduse mitme antenni järele. Selle kompaktne metallkorpus ja F-tüüpi pistikud tagavad usaldusväärse pikaajalise töö elu- või ärihoonetes.

Peamised tehnilised andmed

• Multiswitchi tüüp: Terminal (liini lõpp)
• Sisendid: 5 (4 satelliidi IF + 1 maapealne)
• Väljundid: 8 abonendi/vastuvõtja liini
• Satelliidi sagedusvahemik: 950–2150 MHz
• Maapealne sagedusvahemik: 47–862 MHz
• Satelliidi tee sumbumine: 0 kuni -3 dB
• Maapealse tee sumbumine: 10 kuni -15 dB
• Maksimaalne väljundtase (SAT): 90 dBµV (35 dB IMD3 korral)
• Maksimaalne väljundtase (TER): 85 dBµV (60 dB IMD3 korral)
• Isolatsioon SAT-SAT: >30 dB; SAT-TER: >30 dB
• LNB toide: 13V/18V, 0/22 kHz satelliidi sisendite kaudu
• Juhtsignaalid: DiSEqC 2.0 (ühilduv 1.0-ga), 13/18V, 0/22 kHz
• Pistikud: F-tüüpi
• Varjestusklass: A

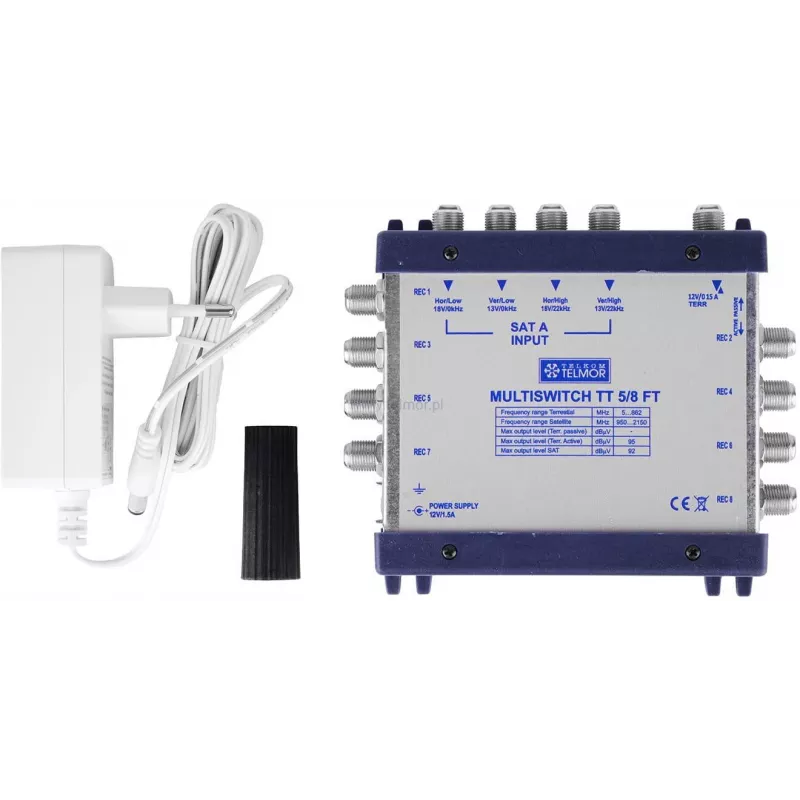

• Toide: Toide ühendatud vastuvõtjatest või valikulisest välisest toiteallikast
• Voolutarve (LNB): max 4 × 200 mA
• Voolutarve (vastuvõtja): max 8 × 20 mA
• Töötemperatuur: -20 kuni +50 °C
• Korpuse materjal: Metall

Miks seda valida

TT 5/8 terminal-multiswitch on loodud kõrge isolatsiooni ja väikese signaalikadu tagamiseks, kindlustades puhta signaalijaotuse kõikidele väljunditele. Selle DiSEqC 2.0 ühilduvus võimaldab satelliidi valiku kaugjuhtimist igast vastuvõtjast, samas kui metallkorpus pakub suurepärast varjestust häirete vastu. Seadet saab toita otse ühendatud vastuvõtjatest, lihtsustades paigaldust, või välise toiteallika kaudu suuremate süsteemide jaoks.

Ideaalne kasutus

• Kortermajad (korterelamud, ridaelamud) ühe satelliitantenniga
• Hotellid, haiglad ja büroohooned, kus on vaja tsentraliseeritud TV jaotust
• Olemasolevate maapealsete jaotussüsteemide uuendamine satelliitkanalite lisamiseks
• SMATV (Satellite Master Antenna Television) paigaldised

Hea teada

Terminal-multiswitchina on see seade mõeldud jaotusliini lõppu. Kaskaadimiseks või põhiliini rakendusteks kasutage sobivat läbivat multiswitchi. F-tüüpi pistikud nõuavad standardseid koaksiaalkaableid sobivate press- või keeratavate pistikutega. Tagage korralik maandus ja kasutage ühilduvat toiteallikat, kui vastuvõtja toide on ebapiisav.
