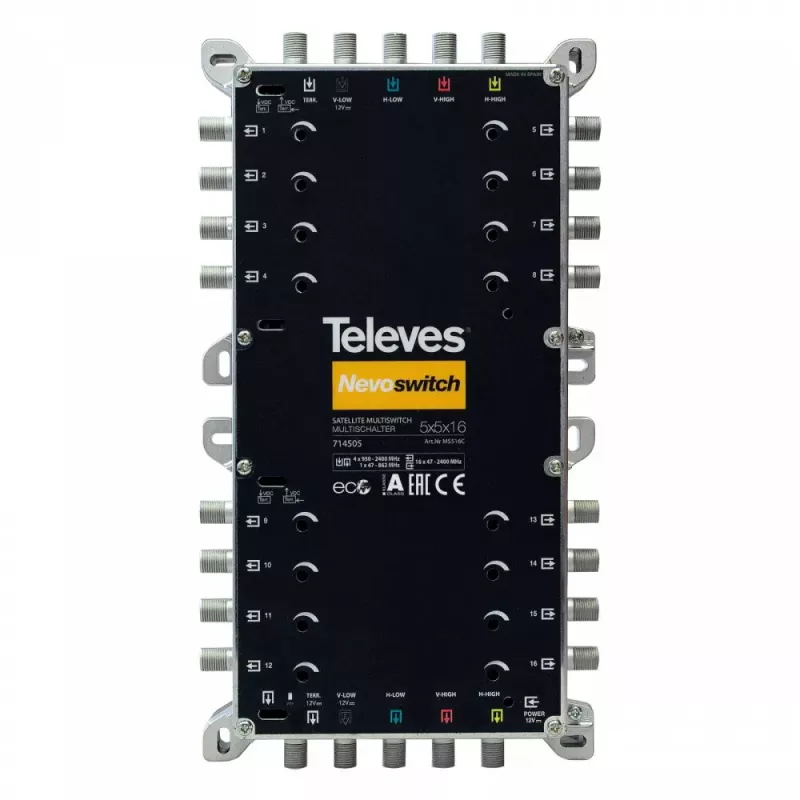

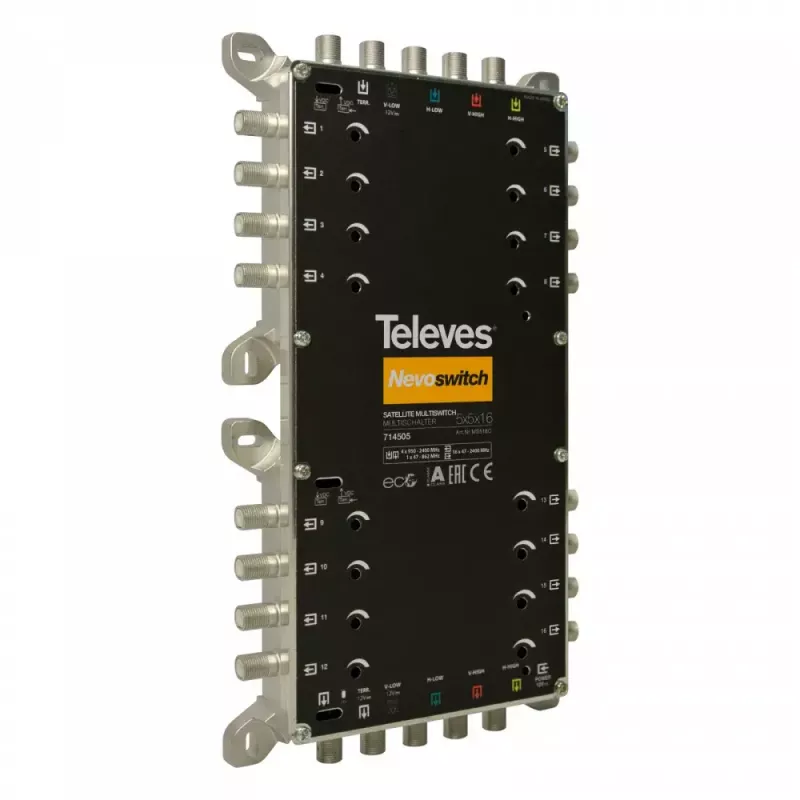

Satelliidi multikommutaator Televes 714505 5 sisendit 16 väljundit

Televes 714505 satelliidi multikommutaator pakub viit sisendit — üks maapealne (VHF/UHF) ja neli satelliidi polaarsust — ning 16 kasutaja väljundit. See toetab sisendsagedusvahemikku 950–2400 MHz, võtab vastu sisendsignaali tasemeid vahemikus 92–105 dBµV ja tarbib 105 mA. Iga kasutaja väljund sisaldab reguleeritavat 12 dB potentsiomeetrit ning seadet saab paigaldada terminalina (tähttopoloogia) või kasutada kaskaadis sisseehitatud lüliti kaudu.

Eelised

Multikommutaator tagab satelliidi- ja maapealsete signaalide stabiilse jaotuse mitmele vastuvõtjale, pakkudes samal ajal iga väljundi sumbumise juhtimist 12 dB potentsiomeetrite abil. Selle kaskaadse töö võimalus suurendab paigalduse paindlikkust suuremate süsteemide jaoks ning määratud sagedus- ja sisendtaseme vahemikud muudavad selle sobivaks standardsete Ku-sagedusala satelliidivastuvõtu seadistuste jaoks. Madal voolutarve lihtsustab toite planeerimist paigaldistes.

Sobib

• Korterelamud või väikesed äripinnad, mis vajavad kuni 16 TV/satelliidi väljundit
• Tähttopoloogiaga paigaldised, kus seade toimib terminalina
• Kaskaadsete multikommutaatorisüsteemide jaoks väljundite arvu laiendamiseks
• Ku-sagedusala satelliidisignaalide ja maapealsete saadete jaotamiseks mitmele vastuvõtjale

Peamised tehnilised andmed

• Mudel: Televes 714505
• Sisendid: 5 (1 maapealne + 4 satelliidi polaarsust)
• Väljundid: 16 kasutaja väljundit
• Sisendsagedusvahemik: 950–2400 MHz
• Sisendtaseme vahemik: 92–105 dBµV
• Iga väljundi sumbumine: 12 dB potentsiomeeter
• Voolutarve: 105 mA
• MPN: 714505 · EAN: 8424450172827

Kasutamine

Ühendage maapealne antenn maapealse sisendiga ning satelliidi LNB väljundid nelja satelliidi polaarsuse sisendiga. Seadistage seade terminalina tähttopoloogias, ühendades iga kasutaja väljundi vastuvõtjaga, või lülitage see kaskaadrežiimi ja ühendage järgmiste multikommutaatoritega süsteemi laiendamiseks. Reguleerige iga väljundi 12 dB potentsiomeetrit, et ühtlustada signaali tasemeid vastuvõtjates, ning veenduge, et süsteemi toiteallikas vastaks seadme nõuetele.

Soovitused

Usaldusväärse töö tagamiseks kontrollige enne jaotamist, et sissetulevad signaali tasemed jäävad vahemikku 92–105 dBµV, kasutage kvaliteetseid koaksiaalkaableid ja pistikuid ning tehke iga väljundi sumbumise reguleerimist, jälgides samal ajal vastuvõtja signaalitugevust, et vältida ülekoormust või ebapiisavat taset lõpp-punktides.
