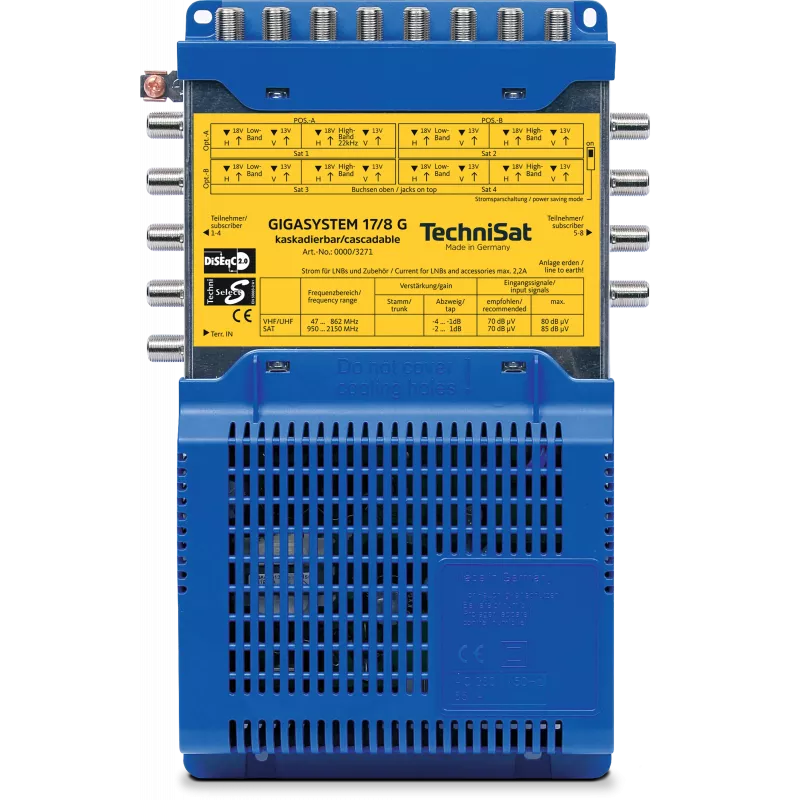

Satelliidi maapealne vastuvõtja TechniSat GigaSystem 17/8 G

TechniSat GigaSystem 17/8 G on kompaktne multiliides, mis on loodud jaotama satelliidi- ja maapealse antenni signaale kuni kaheksale abonendile. Seade pakub 17 sisendit: 16 satelliidi IF-sisendit, mis võtavad vastu signaale kuni neljalt Quattro LNB-lt (neli satelliidiplokki LNB kohta), ja üks maapealse antenni sisend. Sissetulevad signaalid töödeldakse individuaalselt ja võimendatakse kalde kompensatsiooniga, et korvata suuremat kaabli sumbumist kõrgematel sagedustel.

Eelised

Multiliides toetab jaotust kuni neljalt satelliidipositsioonilt nelja Quattro LNB kaudu ja varustab maapealseid signaale spetsiaalse sisendi kaudu. Selle sisemine toiteplokk saab toita põhiseadet, kuni nelja järjestikku ühendatud multiliidest ja kõiki ühendatud LNBsid, võimaldades stabiilset tööd kogu süsteemis. Diskreetne signaalitöötlus koos kalde võimendusega tagab tasakaalustatud signaalitasemed kogu sagedusvahemikus. Kompaktne korpus ja standardne vahelduvvoolu toide lihtsustavad paigaldamist ja integreerimist olemasolevatesse paigaldistesse.

Sobib

• Väikeste ja keskmiste jagatud satelliidi-/maapealsete jaotussüsteemide jaoks kortermajades või mitmetoalistes kodudes
• Paigaldistele, mis nõuavad signaalijaotust kuni neljalt satelliidipositsioonilt (neli Quattro LNB-d)
• Seadistustele, mis vajavad keskse toitega multiliidest koos järjestikuse laiendamisega lisakasutajatele

Peamised tehnilised andmed

• Sisendid: 16 satelliidi IF-sisendit + 1 maapealne sisend (kokku 17)
• Väljundid: 8 abonentväljundit
• Toetab kuni nelja Quattro LNB-d (neli satelliidipositsiooni)
• Sisemine võrguadapter, mis toidab seadet ja kuni nelja järjestikust multiliidest koos ühendatud LNB-dega
• Vahelduvvoolu toide: 230 V, 50–60 Hz
• Mõõtmed (L × S × K): 175 × 55 × 277 mm
• Bränd: TECHNISAT, MPN: 0000/3271, EAN: 4019588032712

Kuidas kasutada

Paigaldage GigaSystem 17/8 G kuiva, ventileeritud kohta ja ühendage nelja Quattro LNB väljundid vastavatesse 16 satelliidi IF-sisendisse. Ühendage maapealne antenn spetsiaalsesse maapealsesse sisendisse. Ühendage abonentide koaksiaalkaablid kaheksa väljundiga. Ühendage kaasasolev võrguadapter 230 V, 50–60 Hz pistikupessa, et seadet toita; sisemine toiteplokk toidab seadet ennast ja võib vajadusel varustada toidet järjestikku ühendatud multiliidestele ja ühendatud LNB-dele. Kontrollige signaalitasemeid igal väljundil ja reguleerige allavoolu seadmete seadeid vastavalt vajadusele.

Soovitused

Parimate tulemuste saavutamiseks kasutage kvaliteetseid koaksiaalkaableid ja järgige soovitatud järjestikuste ühenduste ja kaabli pikkuse juhiseid, et säilitada signaalikvaliteet. Süsteemi laiendamisel järjestikuste multiliidestega veenduge, et kogu võimsusvajadus ei ületaks sisemise võrguadapteri võimsust ja kaaluge väga suurte võrkude korral täiendavate toitega jaotusseadmete kasutamist.
