Proto shield Arduino MKR Proto Shield Blue

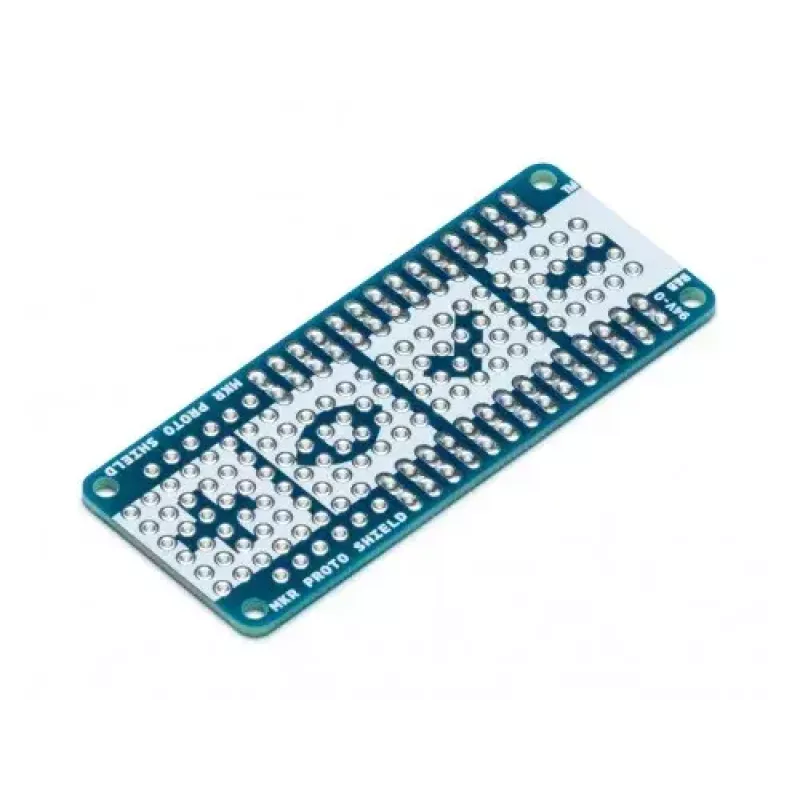

Arduino MKR Proto Shield Sinine on kompaktne prototüüpimiskilp, mis on loodud Arduino MKR-plaatide jaoks. See ühendatakse otse MKR-plaadile kaasasolevate emas- ja isapistikute abil ning pakub iga plaadi viigu jaoks dubleeritud väljavõtet koos rohkete joodetavate läbivate aukudega standardsel 0,1-tollisel (2,54 mm) ruudustikul. Väikese jalajälje (25 mm × 61,5 mm) ja umbes 13 g kaaluga toetab see kiiret vooluringi paigutust ja kohandatud komponentide paigutust arendus- ja harrastusprojektides.

Eelised

Kilp dubleerib kõik MKR-plaadi viigud mugavatesse päistesse, lihtsustab jootmist tavalise 0,1-tollise ruudustikuga ning paigaldub otse MKR-vormingule kaasasolevaid päiseid kasutades. Selle kompaktne suurus ja kerge kaal muudavad selle sobivaks piiratud ruumiga prototüüpide jaoks, säilitades samal ajal täieliku juurdepääsu plaadi signaalidele andurite, täiturite ja sidemoodulite jaoks.

Sobib

• Kiireks prototüüpimiseks Arduino MKR-plaatidega
• Andurite, moodulite ja väljatõstekomponentide testimiseks ja ühendamiseks
• Kompaktsete manussüsteemide projektide jaoks, mis nõuavad kohandatud joodetud vooluahelaid

Peamised tehnilised andmed

• Ühilduvus: Arduino MKR-seeria plaadid
• Mõõtmed: 25 mm (laius) × 61,5 mm (sügavus)
• Kaal: umbes 13 g

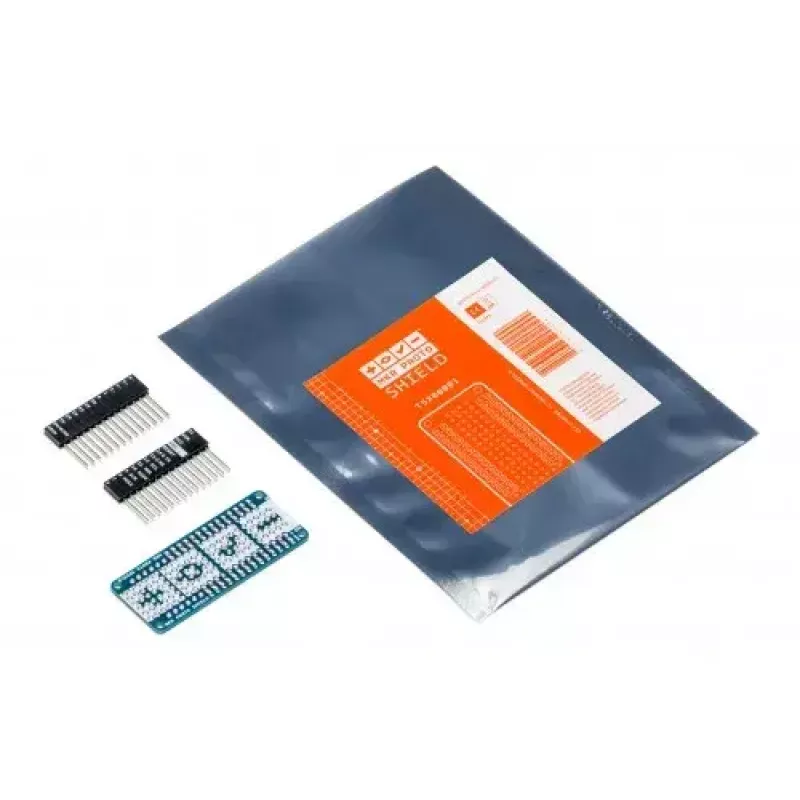

• Päise tüüp: kaasasolevad emas- ja isaspistikud otseühenduseks

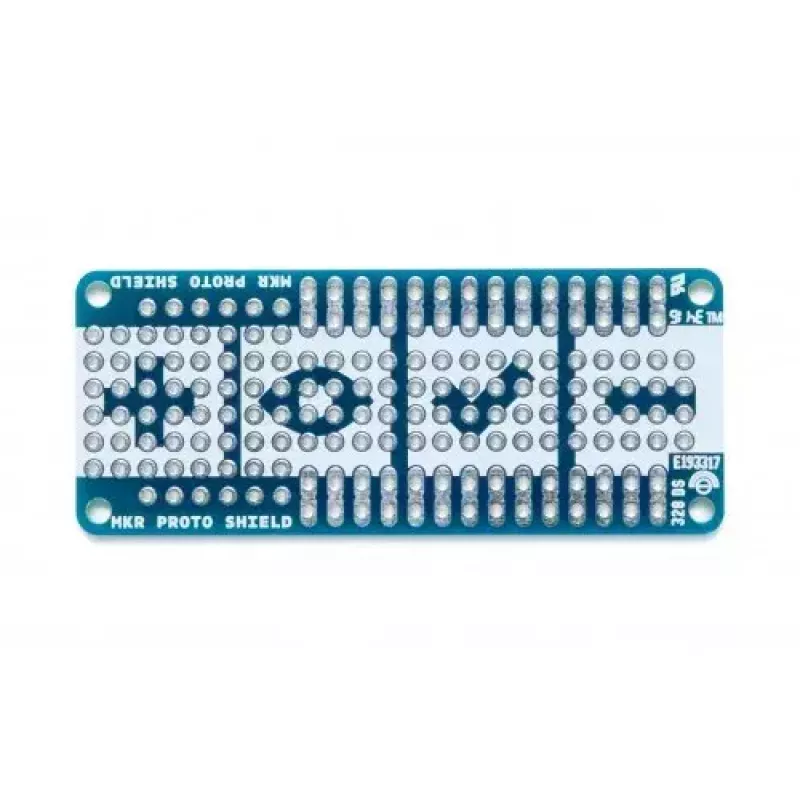

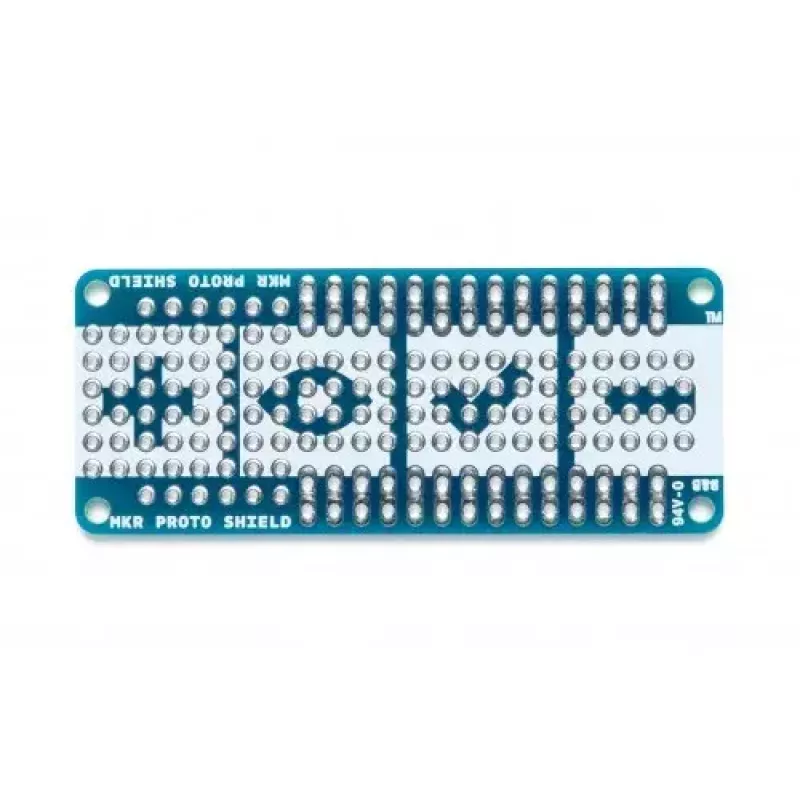

• Prototüüpimisala: joodetavad läbivad augud 0,1-tollisel (2,54 mm) ruudustikul
• Tootja: Arduino, MPN TSX00001, EAN 8137470202442

Kasutamine

Kinnitage kaasasolevad isas- ja emaspistikud prototüüpimiskilbile, kui need pole eelpaigaldatud, joondage kilp MKR-plaadi viikudega ja vajutage päised kokku, kuni kilp on kindlalt paigas. Kasutage arenduse ajal dubleeritud viigupäiseid hüppajuhtmete või komponentide ühendamiseks. Paigutage ja jootke komponendid 0,1-tollisele ruudustikualale püsiühenduste jaoks, veendudes, et järgite oma vooluahela jaoks õiget polaarsust ja signaali marsruutimist.

Soovitused

See plaat on ette nähtud madalpinge prototüüpimiseks Arduino MKR-plaatidega. Komponentide käsitsemisel järgige asjakohaseid ESD-ettevaatusabinõusid ning kontrollige enne toite rakendamist toite- ja signaaliühendusi. Püsiinstallatsioonide korral tuleks jooteühendusi kontrollida ja raskemate komponentide või kaablite puhul kasutada tõmbekaitseid.
