Arduino prototüüpimiskilp TSX00083 Arduino Unole integreeritud makettplaadiga

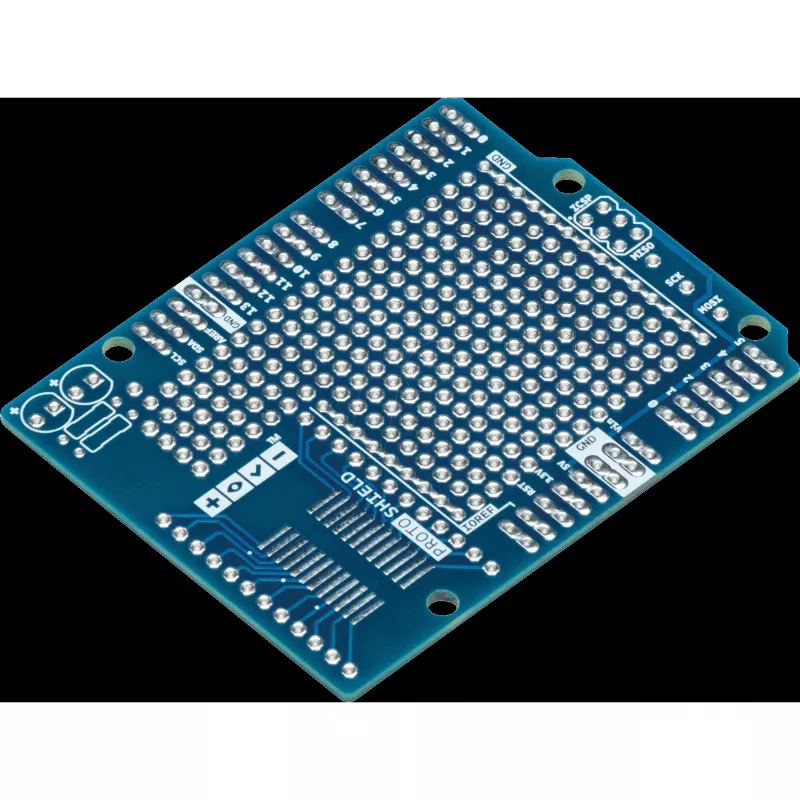

Prototüüpimiskilp Arduino TSX00083 integreeritud makettplaadiga Arduino Unole on laiendusplaat, mis kinnitatakse Arduino Uno külge, pakkudes kompaktset ja jootevaba prototüüpimispinda. Kilp sisaldab väikest kleepuvat makettplaadi ala ja selgelt juhitud juurdepääsu Uno digitaal- ja analoogviikudele, võimaldades komponente ja hüppaja juhtmeid paigutada otse kilbile kiire vooluahela kokkupanekuks ja testimiseks. Disain on mõeldud sketšide ja riistvarapaigutuste arendamise lihtsustamiseks ilma püsiva jootmiseta.

Eelised

Kilp pakub kohest pardal olevat makettplaati, mis vähendab vajadust eraldi makettplaatide ja tööpinkide segaste juhtmestike järele. Nööpnõelte liistud on joondatud Arduino Uno signaalide lihtsaks juurdepääsuks ning kompaktne jalajälg säilitab Uno kujuteguri, lisades samal ajal korraliku prototüüpimispinna. See seadistus võimaldab kiiremat vooluahelate itereerimist ja sketšide hõlpsamat silumist, hoides komponendid mikrokontrolleri lähedal ja säilitades selged ühendused.

Sobilik

• Anduri ja ajami vooluahelate kiireks prototüüpimiseks Arduino Unoga
• Hariduslikeks harjutusteks ja klassiruumis esitlusteks, mis hõlmavad lihtsaid elektroonilisi konstruktsioone
• Arduino sketšide testimiseks ja silumiseks ajutiste komponentide paigutustega
• Väikesemahuliseks makettplaadi kasutamiseks, kui lauaruum on piiratud

Peamised tehnilised andmed

• Kujutegur ühildub Arduino Uno nööpnõelte liistude ja jalajäljega
• Integreeritud kleepuv jootevaba makettplaadi ala komponentide paigutamiseks
• Digitaal- ja analoogviigud välja viidud nööpnõelte liistudele otseseks juhtmestikuks
• Kompaktne madala profiiliga disain, mis kinnitub Arduino Uno peale
• Sobib aukkomponentidele ja hüppaja juhtmetele

Kasutamine

Kilbi kasutamiseks joondage ja suruge see Arduino Uno nööpnõelte liistudele nii, et liistud kinnituvad kindlalt. Asetage komponendid ja hüppaja juhtmed integreeritud makettplaadi alale ja ühendage need vastavate nööpnõelte liistudega, mis vastavad Uno digitaal- ja analoogviikudele. Toite Arduino Uno USB või välise toiteallikaga ja laadige sketšid nagu tavaliselt; jootevaba paigutus võimaldab kiireid muudatusi juhtmestikus ja komponentide paigutuses itereerimiseks testimiseks.

Soovitused

Usaldusväärsete ühenduste tagamiseks vältige raskete komponentide asetamist otse kleepuvale makettplaadi alale ja kasutage signaaliliinide jaoks lühikesi hüppaja juhtmeid. Voolunäljas moodulite testimisel kontrollige Arduino võimsuspiiranguid ja vajadusel kasutage välist toiteallikat. Hoidke juhtmestik korras, et vähendada müra ja teha silumine lihtsamaks.
