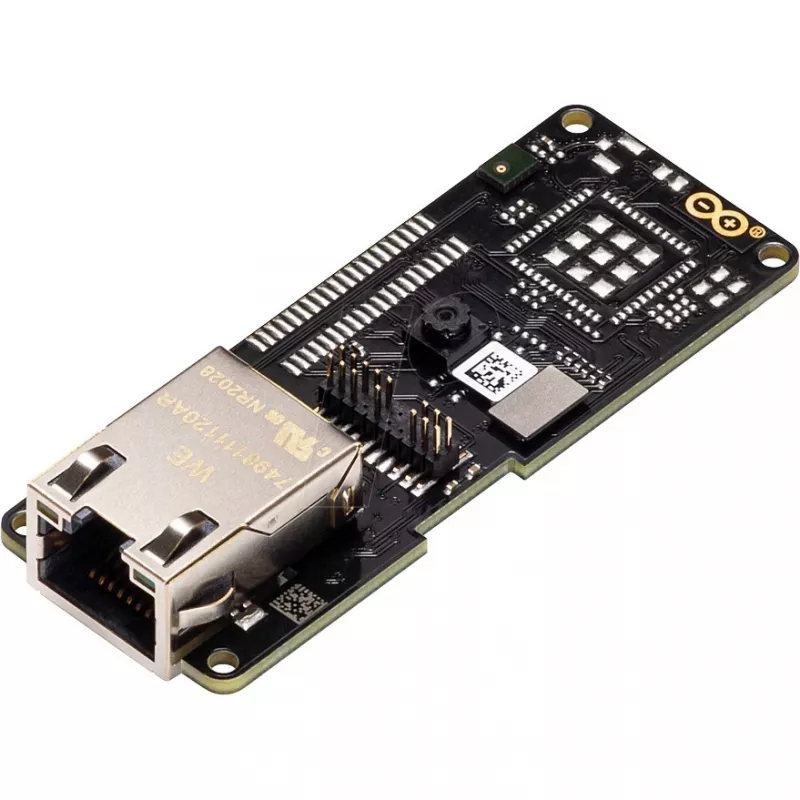

Industrial Shield Arduino Portenta Vision Ethernet ASX00021 — tööstuslik I/O laiendus Portenta Visionile koos Ethernet-ühenduvusega

Industrial Shield Arduino Portenta Vision Ethernet ASX00021 on tööstuslik I/O laiendusmoodul, mis on loodud Arduino Portenta Vision platvormi jaoks. See lisab juhtmega võrguühenduvuse ja komplekti tööstusliku klassi liideseid, mis võimaldavad Portenta Vision plaadil ühenduda tehasevõrkude, automaatikakontrollerite ja servarvutuse keskkondadega. Varjestus on mõeldud pakkuma töökindlat füüsilist ja võrguliidest masinnägemise, seire ja kaugandmehõive ülesannete jaoks, säilitades samal ajal Portenta Vision ökosüsteemi vormiteguri ja konnektori paigutuse.

Eelised

Varjestus pakub stabiilset Ethernet-ühendust deterministlikuks andmeedastuseks ja kaugjuhtimiseks koos tööstusliku I/O-ga, mis toetab automaatikas kasutatavaid levinud signaalitüüpe. Selle elektriline isolatsioon ja vastupidavad konnektorid vähendavad müra ja suurendavad töökindlust tööstuskeskkondades. Integratsioon Portenta Vision riistvaraga hoiab tarkvaraarenduse sujuva, võimaldades samal ajal juurutamist tootmisseadetes, kus on vajalik pidev töö ja võrguühendus.

Sobiv kasutamiseks

• Masinnägemissüsteemid, mis vajavad juhtmega võrguühendust
• Tehaseautomaatika ja PLC integreerimine
• Kaugseire ja andmete logimine võrgu servas
• Sisseehitatud nägemisrakenduste prototüüpimine ja juurutamine tööstuskeskkondades

Peamised spetsifikatsioonid

• Liides: Gigabit Ethernet füüsiline port juhtmega võrguühenduse jaoks
• Tööstuslik I/O: mitu digitaalset sisendit/väljundit ja seadistatavad signaaliliinid juhtimiseks ja seireks
• Elektrikaitse: isolatsiooni- ja kaitsefunktsioonid, mis sobivad tööstuslike signaali keskkondade jaoks
• Konnektori tüübid: vastupidavad kruviklemmid ja standardsed PCB-konnektorid, mis ühilduvad Portenta Visioniga
• Toide: loodud töötama Portenta Vision toiteallikast ja toetama tüüpilisi tööstuslikke toitepiirkondi läbi host-plaadi

Kasutamine

Kinnitage varjestus Arduino Portenta Vision plaadile, kasutades sobivaid päiseid, ja kinnitage kõik välised signaalijuhtmed kaasasolevate kruviklemmide või konnektorite külge. Ühendage Etherneti kaabel varjestuse RJ45 pesasse ja seadistage võrguseaded Portenta Vision tarkvarakeskkonnas. Kasutage Arduino teeke ja näidissketše võrgu-, I/O- ja nägemisülesannete jaoks, et lähtestada liideseid, kaardistada signaale ja rakendada andmeedastust või juhtimisloogikat. Enne juurutamist veenduge, et host-plaadi püsivara ja kõik vajalikud draiverid on uuendatud.

Soovitused

Paigaldage varjestus korralikult maandatud korpusesse ja suunake võrgu- ja signaalikaablid nii, et minimeerida elektromagnetilisi häireid. Kontrollige sisend-/väljundpinge vahemikke ja kasutage tööstuskeskkondade jaoks soovitatud juhtmestiku tavasid. Pideva töö tagamiseks jälgige ühenduse olekut ja rakendage rakenduses valve- või taasühendamise loogikat.
