Arduino 4 relee kilp Arduino A000110

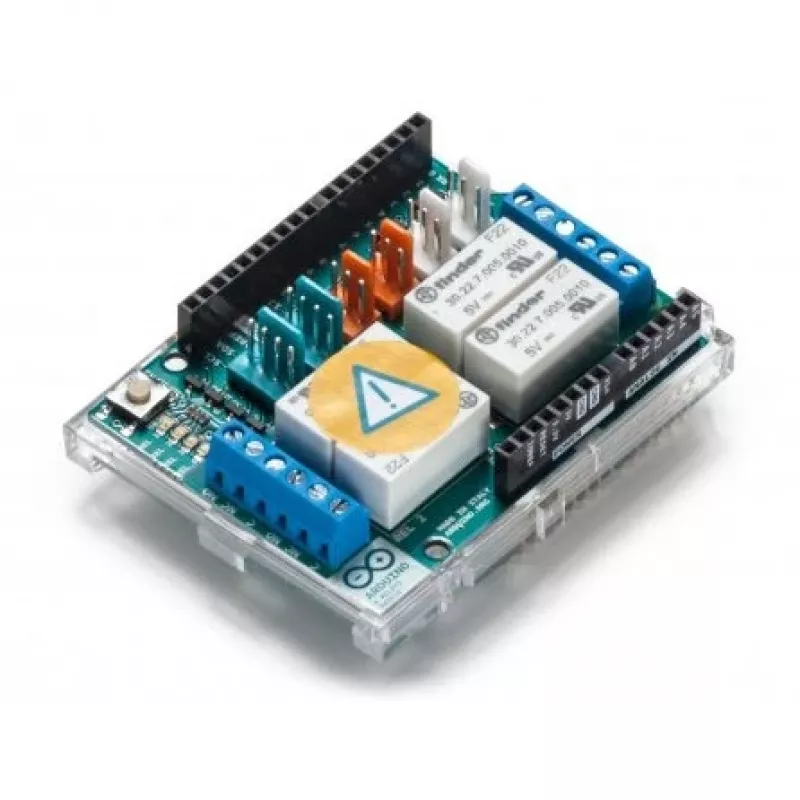

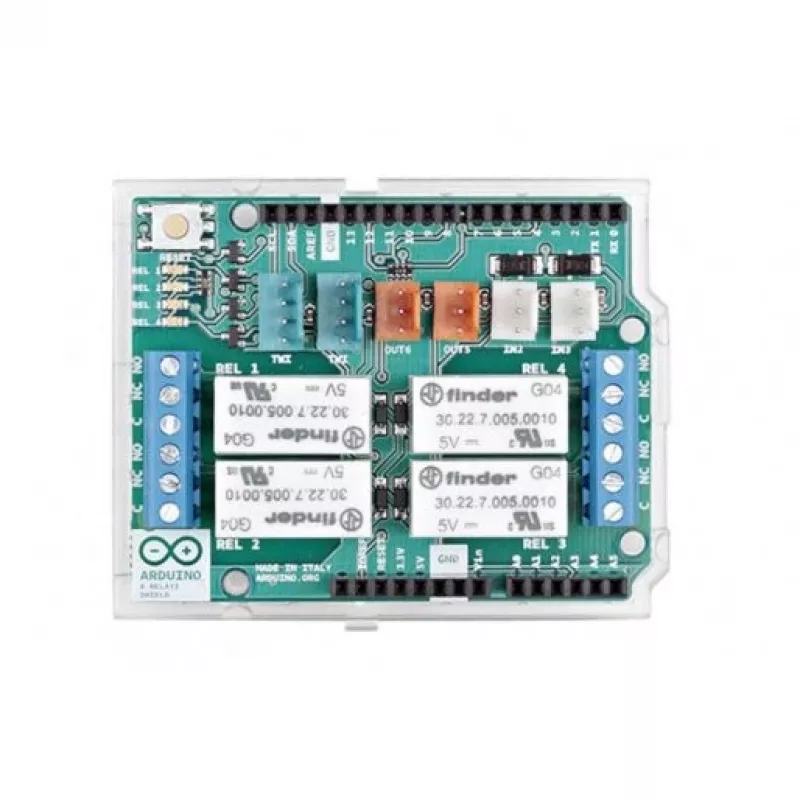

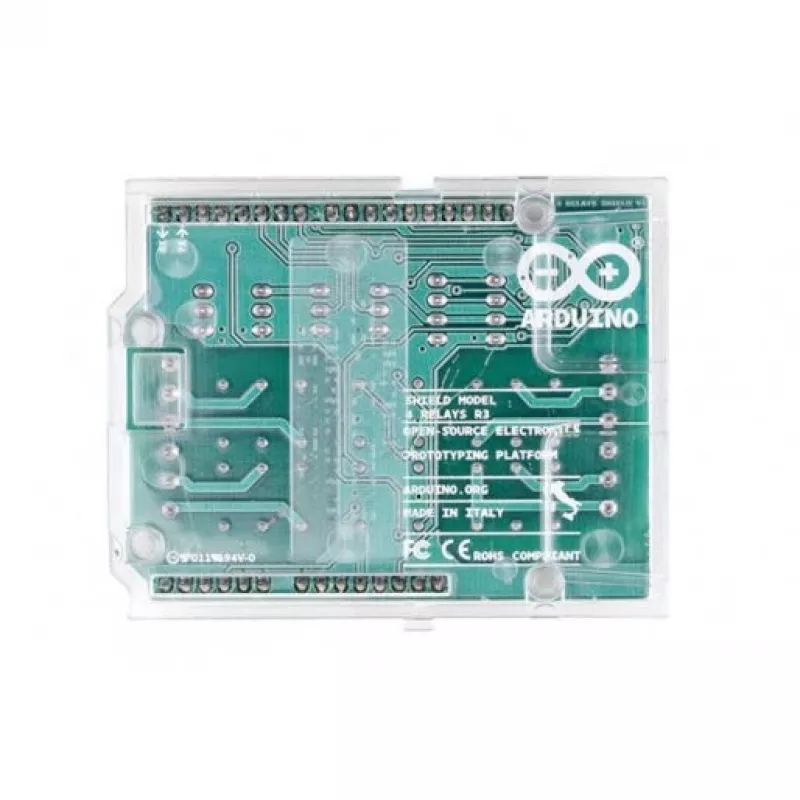

Arduino 4 relee kilp (A000110) on ühilduv Arduino põhiplaatidega ning võimaldab juhtida suurema võimsusega koormusi, mida ei saa otse Arduino digitaalviikudest käitada. Kilbil on neli mehaanilist SPDT-releed (mõlemal NO- ja NC-kontaktid) ja oleku LED-id iga kanali jaoks. See on CE- ja FC-sertifitseeritud, mõõtmed on 53 mm × 68,5 mm ja kaal ligikaudu 44 g, muutes selle sobivaks kompaktsete automaatika- ja juhtimisprojektide jaoks.

Eelised

Kilp pakub nelja sõltumatut releed ühel plaadil, võimaldades mitme seadme samaaegset juhtimist. Igal releel on nii normaalolekus avatud (NO) kui ka normaalolekus suletud (NC) kontaktid paindlikuks ühenduseks. Integreeritud LED-id näitavad relee olekuid ühe pilguga ja plaat on kavandatud lihtsaks virnastamiseks ühilduvatel Arduino plaatidel. Kompaktsed mõõtmed ja kerge kaal lihtsustavad integreerimist prototüüpidesse ja püsiinstallatsioonidesse.

Sobib

• Koduautomaatika — tulede, ventilaatorite ja seadmete lülitamine
• Tööstuslik juhtimine — mootorite, ventiilide ja täiturite käitamine (relee nimiväärtuste piires)
• Prototüüpimis- ja haridusprojektid, mis nõuavad võrgupinge või suure vooluga koormuste juhtimist

Peamised tehnilised andmed

• Mudel: Arduino 4 relee kilp A000110
• Releed: 4 × SPDT (NO- ja NC-kontaktid)
• Sertifikaadid: CE, FC
• Mõõtmed: 53 mm (L) × 68,5 mm (S)
• Kaal: 44 g (ligikaudu)
• Ühilduvus: kavandatud ühendamiseks Arduino põhiplaatidesse
• Indikaatorid: 4 oleku LED-i (üks iga relee kohta)

Kasutamine

Paigaldage kilp ühilduvale Arduino põhiplaadile, joondades pistikud ja vajutades õrnalt, kuni see on kohal. Ühendage seade(d) relee klemmidesse, kasutades lülitatud pinge ja voolu jaoks sobivat juhtmestikku. Relee juhtsisendite käitamiseks kasutage Arduino digitaalväljundviike vastavalt plaadi kontaktjärjestusele; vaadake ametlikust Arduino dokumentatsioonist näidissketše ja ühendusskeeme. Veenduge, et välised koormused ei ületa relee kontaktide nimiväärtusi, ja tagage ühine maandus, kui teie skeem seda nõuab.
