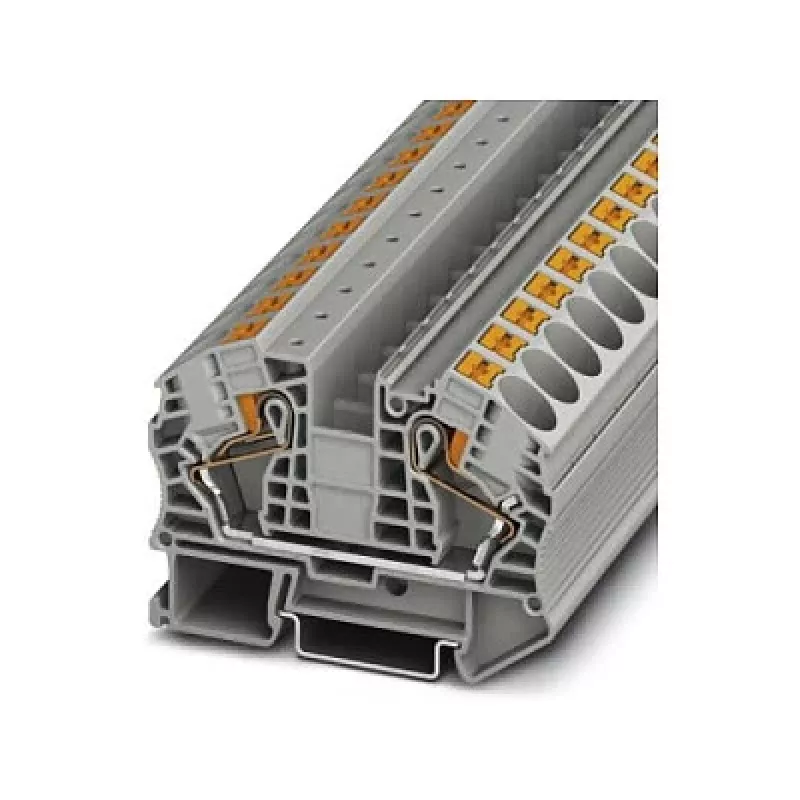

Phoenix 3212138 PT 16 N Läbiv klemm, Push-in ühendus, 16 mm², 1000 V, 76 A, hall

PT 16 N paistab Phoenix Contacti tooteportfellis silma, ühendades helde 16 mm² nimiristlõike push-in ühendustehnoloogiaga, võimaldades juhtmete juhtmevaba ühendamist kuni 16 AWG-ni, ohverdamata tööstuslikes läbivates klemmides oodatavat töökindlust. Erinevalt kruviklemmide alternatiividest vähendab see klemm paigaldusaega märkimisväärselt, säilitades samal ajal vibratsioonikindla, gaasikindla kontakti – praktiline eelis juhtimiskappides ja masinajuhtmestikes, kus loevad kiirus ja pikaajaline stabiilsus.

Esiletõstmised

• Push-in ühendus: tahked juhid ja keermestatud keerdjuhtmed lihtsalt sisse lükata; juhtmestikuks pole tööriistu vaja.
• Kõrge voolutaluvus: nimivool 76 A pingel 1000 V (IEC), sobib toitejaotuseks ja mootoriahelateks.
• Lai juhtmevahemik: aktsepteerib 6–16 AWG (16 mm² nimiline), paindlik erinevate kaablisuuruste jaoks.
• Kompaktne hall korpus: polüamiid PA 66, põlevusklass UL 94 V0, halogeenivaba.
• Globaalsed sertifikaadid: UL, cUL, KEMA-KEUR, EAC, ATEX, IECEx – valmis rahvusvahelisteks projektideks ja ohtlikesse piirkondadesse.
• DIN-liistule kinnitamine: sobib standardsetele NS 35/7.5 ja NS 35/15 liistudele, eritööriistu pole vaja.

Igapäevases kasutuses

Paigaldajad hindavad PT 16 N lihtsat käsitsemist: eemalda 18 mm isolatsiooni, sisesta juht ja push-in vedru kinnitab selle kindlalt. Klemm pakub kahte ühenduspunkti ühel potentsiaalil, muutes selle ideaalseks läbivateks rakendusteks jaotuskeskustes, mootorijuhtimiskeskustes ja automaatikapaneelides. Hall värv sobib kokku tavalise kapi juhtmestikuga ja kompaktsed mõõtmed (u. 12 mm laius) võimaldavad suurt paigaldustihedust liistul. Töötemperatuuri vahemik -60 °C kuni +105 °C tagab usaldusväärse töö isegi karmides tingimustes, samas kui nimilöögipinge 8 kV ja reostusaste 3 kinnitavad selle vastupidavust tööstuskeskkonnas.

Täielikud tehnilised andmed

• Klemmi tüüp: läbiv klemm
• Ühendustehnoloogia: push-in
• Ühenduste arv: 2
• Potentsiaalide arv: 1
• Nimiristlõige: 16 mm²
• AWG vahemik: 6 – 16 AWG
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 76 A
• Nimilöögipinge: 8 kV
• Reostusaste: 3
• Liigpingekategooria: III
• Isolatsiooni eemaldamise pikkus: 18 mm
• Korpuse materjal: polüamiid (PA)
• Põlevusklass: UL 94 V0
• Kinnitusviis: DIN-liist NS 35
• Töötemperatuur: -60 °C kuni +105 °C
• Sertifikaadid: UL, cUL, KEMA-KEUR, EAC, ATEX, IECEx

Lõppmärkus

Phoenix Contact PT 16 N on usaldusväärne valik inseneridele ja paneeliehitajatele, kes otsivad suure voolutugevusega läbivat klemmi kaasaegse push-in mugavuse ja täieliku rahvusvaheliste sertifikaatide komplektiga.
