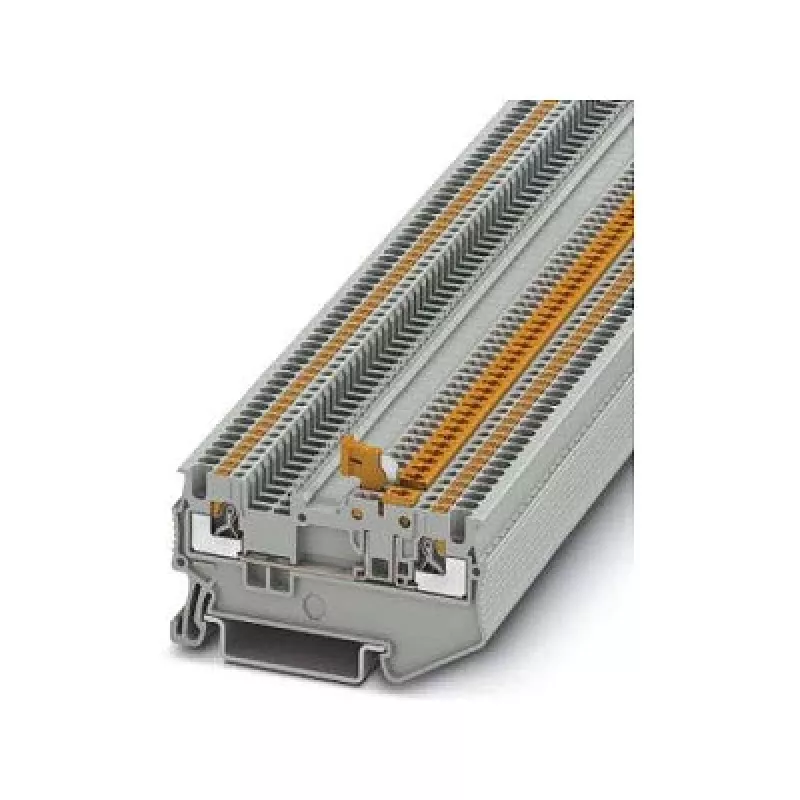

Phoenix 3210301 PT 1,5/S-MT nugaeraldusega klemmliist, Push-in, 1,5 mm², hall

Juhtkappides ja jaotuskarpides on vooluahelate ohutu eraldamine hoolduse ja tõrkeotsingu jaoks hädavajalik. Phoenix 3210301 PT 1,5/S-MT nugaeraldusega klemmliist pakub kompaktset ja tööriistavaba lahendust signaali- ja toiteliinide eraldamiseks ilma ümberühendamiseta. Selle push-in ühendustehnoloogia võimaldab täis- või keerdjuhtmeid otse sisestada, vähendades paigaldusaega ja tagades vibratsioonikindlad ühendused.

Kellele see on mõeldud

See klemmliist sobib ideaalselt paneeliehitajatele, masinatootjatele ja hooldustehnikutele, kes vajavad usaldusväärset vooluahela eraldamist tööstuslikes juhtimissüsteemides, hooneautomaatikas või protsessitehnoloogias. See sobib rakendustesse, kus ruum on piiratud, kuid jõudlus ei tohi kannatada.

Peamised omadused

• Nugaeraldusfunktsioon võimaldab vooluahela kiiret eraldamist tavalise kruvikeerajaga
• Push-in ühendus tööriistavabaks juhtmestikuks täis- ja keerdjuhtmetele
• Nimipinge 500 V ja nimivool 17,5 A, sobib paljude signaali- ja väikese võimsusega ahelate jaoks
• Kompaktne disain nimiristlõikega 1,5 mm², ideaalne tihedate DIN-siini koostude jaoks
• Hall polüamiidkorpus, halogeenivaba ja leegiaeglustav (UL 94 V0)
• Paigaldatav standardsetele NS 35/7,5 või NS 35/15 DIN-siinitele

Tehnilised andmed

• Tüüp: nugaeraldusega klemmliist
• Ühendusmeetod: Push-in
• Pesade arv: 2
• Tasandite arv: 1
• Nimiristlõige: 1,5 mm²
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 17,5 A
• Nimilöögipinge: 6 kV
• Isolatsioonimaterjal: polüamiid (PA)
• Värv: hall
• Paigaldusviis: DIN-siini NS 35/7,5, NS 35/15
• Juhi ristlõige täisjuhe: 0,14 – 1,5 mm²
• Juhi ristlõige keerdjuhe: 0,14 – 1,5 mm²
• AWG suurus: 26 – 16
• Eemalduspikkus: 8 – 10 mm
• Töötemperatuur: -60 °C kuni 105 °C
• Süttivusklass: UL 94 V0
• Reostusaste: 3

Näpunäited

Usaldusväärsete push-in ühenduste jaoks kasutage juhtmeid otsikute või keerake keerdjuhtmed enne sisestamist tihedalt kokku. Vooluahela eraldamiseks sisestage kruvikeeraja selleks ettenähtud pilusse ja kangutage noakontakt lahti. Enne eraldusfunktsiooni kasutamist veenduge alati, et vooluahel on pingevaba.
