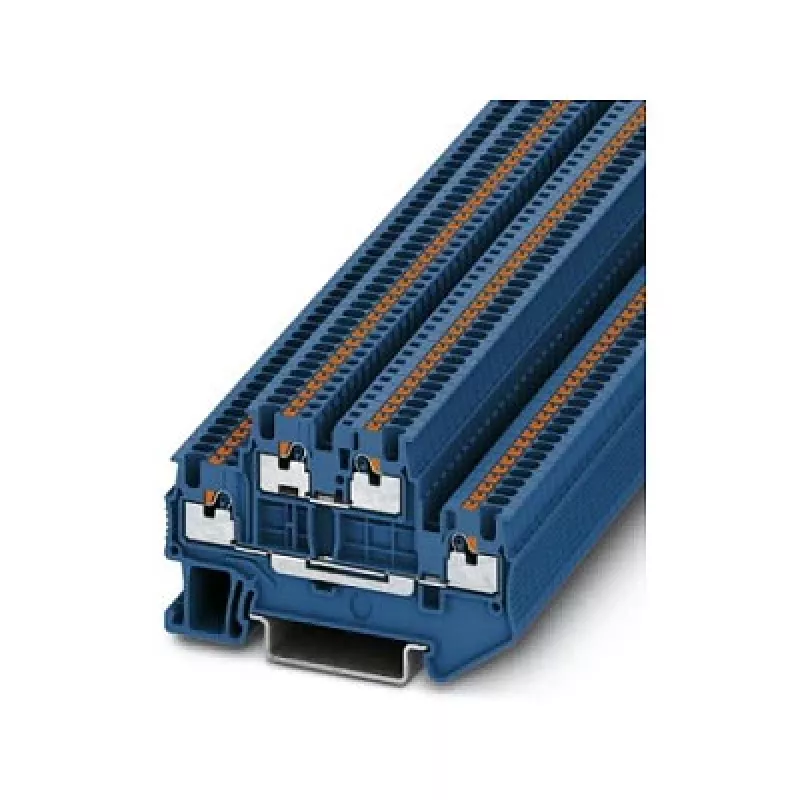

Phoenix 3208524 PTTB 1,5/S BU kahetasandiline otseliitmik, sinine

Nimivooluga 17,5 A ja nimipingega 500 V on see kahetasandiline klemmliist kompaktse 3,5 mm laiusega mõeldud nõudlikeks tööstuslikeks juhtimis- ja toitejaotusülesanneteks. Otsesisestustehnoloogia võimaldab ilma tööriistadeta ühendada täis- ja paindlikke juhtmeid kuni 1,5 mm², vähendades oluliselt paigaldusaega.

Ülevaade

Phoenix Contact PTTB 1,5/S BU on kahetasandiline klemmliist nelja otsesisestusühendusega, mis on mõeldud DIN-liistule NS 35/7,5 või NS 35/15 paigaldamiseks. Selle sinine polüamiidkorpused vastavad UL 94 V0 süttivusstandardile, tagades ohutuse paneelide ehitamisel ja masinate juhtmestikus. Klemmliist on ette nähtud saasteastmele 3 ja ülepingekategooriale III, mistõttu sobib see karmidesse tööstuskeskkondadesse.

Mis paistab silma

• Otsesisestus: täis- või otshülsiga juhtmete ühendamiseks pole vaja tööriistu, vähendades juhtmestiku aega kuni 50%.
• Kahetasandiline disain: kaks sõltumatut potentsiaalitasandit ühes 3,5 mm laiuses moodulis, säästes ruumi DIN-liistul.
• Lai temperatuurivahemik: töötab vahemikus -60 °C kuni 105 °C, sobib äärmuslikeks tingimusteks.
• Kõrge voolutihedus: 17,5 A taseme kohta 500 V isolatsiooniga, ideaalne juhtimisahelate ja signaalijaotuse jaoks.
• Vastupidav korpus: PA 6.6 polüamiid, halogeenivaba, V0 süttivusklassiga, tagab parema tulekaitse.

Tehnilised andmed

• Ühendustehnoloogia: otsesisestus
• Tasandite arv: 2
• Ühenduste arv: 4
• Nimiristlõige: 1,5 mm²
• Täisjuhtme ristlõige: 0,14 mm² – 1,5 mm²
• Paindliku juhtme ristlõige: 0,14 mm² – 1,5 mm²
• Eemalduspikkus: 8 mm – 10 mm
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 17,5 A
• Paigaldustüüp: DIN-liist (NS 35/7,5, NS 35/15)
• Isolatsioonimaterjal: PA (polüamiid)
• Süttivusklass: V0 (UL 94)
• Töötemperatuur: -60 °C kuni 105 °C
• Saasteaste: 3
• Ülepingekategooria: III
• Laius: 3,5 mm
• Pikkus: 65,8 mm
• Kõrgus (NS 35/7,5): 42,5 mm

Meie hinnang

PTTB 1,5/S BU ühendab kõrge elektrilise jõudluse ruumisäästliku kahetasandilise disaini ja tööriistavaba otsesisestusega. See on usaldusväärne valik juhtimiskappidesse, PLC-liidestesse ja tööstusautomaatikasse, kus tihedus ja kiirus on olulised.
