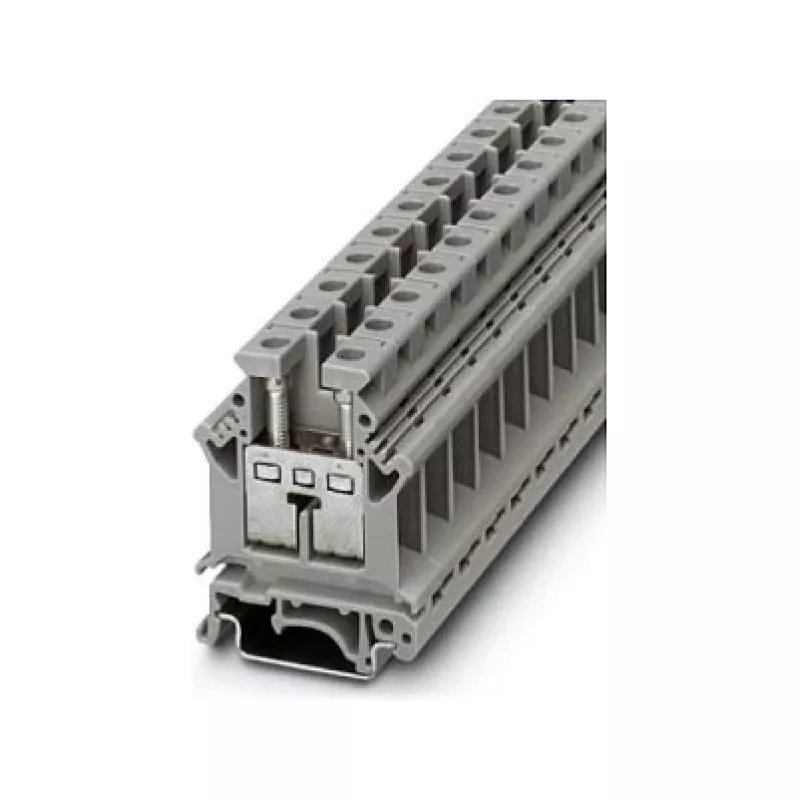

Phoenix 3006043 UK 16 N läbiv klemmliist, kruviühendus, 16 mm², 1000 V, 76 A, hall

Lõtvad ühendused tööstuslikes juhtpaneelides ja jaotuskilpides on sagedane seisakute ja ohutusriskide põhjus. Phoenix 3006043 UK 16 N läbiv klemmliist välistab selle riski tänu robustsele kruviühendusele, mis hoiab juhte kindlalt, tagades stabiilse elektrilise ühenduse isegi vibratsiooni tingimustes. Selle kompaktne disain kinnitatakse standardsetele DIN-liistudele, muutes selle ideaalseks tiheda juhtmestiku jaoks masinates, toiteallikates ja hooneautomaatikas.

Kellele see on mõeldud

See klemmliist on loodud elektriinseneridele, paneeliehitajatele ja hooldustehnikutele, kes vajavad usaldusväärset ühenduspunkti toite- ja juhtimisahelatele. See sobib rakendustele kuni 1000 V ja 76 A, hõlmates enamikku tööstuslikke ja kommertsiaalseid paigaldusi. Olgu tegemist mootori juhtimiskeskuse või valgustuse jaotuskilbi juhtmestikuga, see klemmliist tagab ohutu ja kauakestva ühenduse.

Peamised omadused

• Kruviühendus M5 keermega ja 2,5–3 Nm pingutusmomendiga turvaliseks kinnituseks
• Lai juhtmevalik: 0,5–25 mm² täisjuhe, 0,5–16 mm² painduv juhe, 20–4 AWG
• Kõrge voolutaluvus: 76 A nimivool (IEC), sobib toitejaotuseks
• Nimipinge 1000 V, löökpinge 8 kV, saasteaste 3
• Leegiaeglustav PA-korpus (UL 94 V0) parema tuleohutuse tagamiseks
• Kinnitub NS 35/7,5 või NS 35/15 DIN-liistule kiireks paigalduseks
• Töötemperatuur -60 °C kuni 105 °C sobib karmidesse keskkondadesse
• Vastab standarditele IEC, UL, CSA, VDE, EAC ja cULus Recognized

Tehnilised andmed

• Toote tüüp: läbiv klemmliist
• Ühendusmeetod: kruviühendus
• Pesade arv: 1
• Nimiristlõige: 16 mm²
• Värv: hall
• Isolatsioonimaterjal: PA (polüamiid)
• Kinnitusviis: DIN-liist NS 35/7,5, NS 35/15
• Nimipinge (IEC): 1000 V
• Nimivool (IEC): 76 A
• Löökpinge: 8 kV
• Saasteaste: 3
• Juhi ristlõige, täisjuhe: 0,5–25 mm²
• Juhi ristlõige, painduv juhe: 0,5–16 mm²
• Juhi ristlõige, AWG: 20–4
• Eemalduspikkus: 12 mm
• Keerme mõõt: M5
• Pingutusmoment: 2,5–3 Nm
• Süttivusklass (UL 94): V0
• Töötemperatuur: -60 °C kuni 105 °C
• Standardid/sertifikaadid: IEC, UL, CSA, VDE, EAC, cULus Recognized

Näpunäited

Usaldusväärse ühenduse tagamiseks eemaldage juhtmetelt alati ettenähtud 12 mm pikkune isolatsioon ja pingutage kruvi soovitatud momendini. See klemmliist sobib kasutamiseks juhtpaneelides, jaotuskilpides ja masinates, kus ruumi on vähe, kuid jõudlus ei tohi kannatada.
