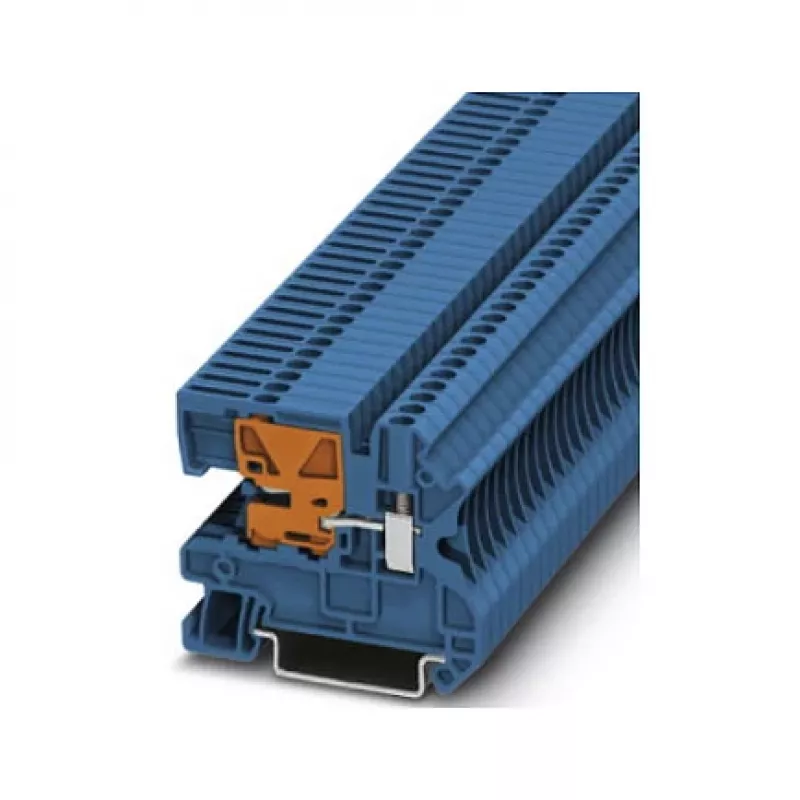

Phoenix Contact N-eraldusklemmiplokk UTN 2.5, 2,5 mm², kruviühendus, sinine (3245011)

N-eraldusliistud on tänapäevastes elektripaigaldistes ohutuse seisukohalt kriitilise tähtsusega komponendid, võimaldades vooluringi kiiresti lahti ühendada hoolduseks või avarii korral isoleerimiseks. Phoenix Contact 3245011 on kompaktne N-eraldusliist UTN 2.5 seeriast, mis on ette nähtud DIN-liistule kinnitamiseks. Kruviühenduse ja nimiristlõikega 2,5 mm² tagab see töökindla jõudluse juhtpaneelides, jaotusseadmetes ja hoone jaotuskilpides.

Kellele see on mõeldud

See klemmliist sobib ideaalselt paneeliehitajatele, elektrikutele ja hooldusspetsialistidele, kes vajavad selgelt määratletud lahtiühenduspunkti neutraaljuhtidele. See sobib kasutamiseks tööstusmasinates, protsessijuhtimises ja energia jaotamisel, kus on oluline vastavus IEC standarditele ja kõrge tööohutus.

Peamised omadused

• N-eraldusfunktsioon nähtava lahtiühendamise liuguriga ühemõttelise vooluringi eraldamise jaoks.
• Kruviühenduse tehnoloogia gaasikindlaks ja vibratsioonikindlaks juhtmestikuks.
• Nimipinge 500 V ja nimivool 24 A robustseks võimsuse käsitlemiseks.
• Lai juhtme ulatus: 0,14 kuni 4 mm² (täis- ja keerdjuhtmed) või 26-12 AWG.
• Sinine korpus neutraaljuhtme koheseks tuvastamiseks.
• Isekustuv polüamiidist isolatsioonimaterjal (UL 94 V0) suurema ohutuse tagamiseks.
• Universaalne kinnitus DIN-liistule NS 35/7.5 või NS 35/15.

Tehnilised andmed

• Bränd: Phoenix Contact
• MPN: 3245011
• Tüüp: N-eraldusliist
• Ühendusmeetod: Kruviühendus
• Nimiristlõige: 2,5 mm²
• Juhi ristlõige (täisjuhe): 0,14 - 4 mm²
• Juhi ristlõige (keerdjuhe): 0,14 - 4 mm²
• AWG suurus: 26 - 12
• Ühenduste arv: 2
• Potentsiaalide arv: 1
• Värv: Sinine
• Kinnitusviis: DIN-liist NS 35/7.5, NS 35/15
• Nimipinge (IEC): 500 V
• Nimivool (IEC): 24 A
• Lühipingekategooria: III
• Saastumise aste: 3
• Isolatsioonimaterjal: PA (polüamiid)
• Süttivusklass: UL 94 V0
• Eemalduspikkus: 9 mm
• Pingutusmoment: 0,5 - 0,6 Nm

Näpunäited

Turvalise ühenduse tagamiseks lõigake juhe õige pikkusega ja eemaldage isolatsiooni 9 mm. Sisestage juhe täielikult klemmi ja pingutage kruvi 0,5-0,6 Nm. Enne hooldustööde tegemist kontrollige alati lahtiühendamist liuguri abil. Klemmliist on ette nähtud kasutamiseks standardsete kinnitusliistudega ja tuleb paigaldada sobivasse korpusesse, mis vastab nõutavale kaitseastmele.
