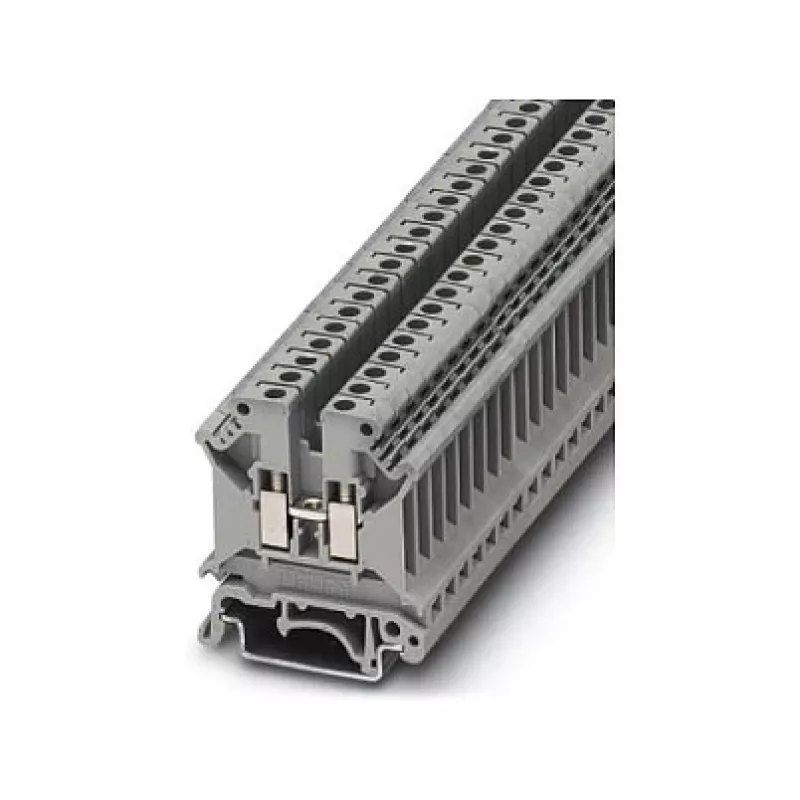

Phoenix 3004362 UK 5 N läbiv klemmliist, hall, kruviühendus, 41 A, 800 V

Läbiv klemmliist, mis on loodud turvaliseks ja suure tihedusega juhtmestikuks tööstuslikes juhtpaneelides ja jaotuskilpides. UK 5 N tagab usaldusväärse kruviühenduse juhtmetele kuni 6 mm², toetades nimivoolu 41 A ja pinget kuni 800 V. Selle kompaktne hall polüamiidkorpus klõpsab standardsele 35 mm DIN-liistule, muutes selle praktiliseks valikuks professionaalseteks elektripaigaldisteks.

Eelised

UK 5 N pakub tugevat kruviklemmisüsteemi, mis hoiab ühtlast kontakti jõudu täis-, keerd- ja peenkeerdjuhtmetel. Laia töötemperatuuri vahemikuga -60 °C kuni 105 °C ja reostusastmega 3 töötab see usaldusväärselt nõudlikes keskkondades. M3 keermega ja 0,6–0,8 Nm pingutusmomendiga tagab kiire ja kindla ühenduse ilma eritööriistadeta.

Sobib kasutamiseks

• Tööstuslikud juhtkapid ja automaatikasüsteemid
• Elektrijaotus- ja toiteahelad kuni 800 V
• Hoone paigaldus ja paneeljuhtmestik
• Rakendused, mis nõuavad vibratsioonikindlaid kruviühendusi
• DIN-liistule paigaldus NS 35/7.5 või NS 35/15

Peamised tehnilised andmed

• Ühenduste arv: 2
• Positsioonide arv: 1
• Ühendusmeetod: kruviühendus
• Nimivool (IEC): 41 A
• Nimipinge (IEC): 800 V
• Nimilöögipinge: 8 kV
• Juhtme ristlõige täisjuhe: 0,2 – 6 mm²
• Juhtme ristlõige keerdjuhe: 0,2 – 4 mm²
• AWG vahemik: 24 – 10
• Eemalduspikkus: 8 mm
• Keerme mõõt: M3
• Pingutusmoment: 0,6 – 0,8 Nm
• Isolatsioonimaterjal: polüamiid (PA)
• Värv: hall
• Kinnitusviis: DIN-liist NS 35/7.5, NS 35/15
• Töötemperatuur: -60 °C kuni 105 °C
• Reostusaste: 3
• Liigpingekategooria: III

Soovitused

Usaldusväärsete ja hooldusvabade ühenduste tagamiseks vibratsiooni- või kõrge temperatuuriga keskkondades kasutage UK 5 N koos keerdjuhtmete otsikutega ja kontrollige pingutusmomente paigalduse ajal. Kasutage otsakatteid ja vaheplaate, et säilitada õhukaugused ja roometeed tihedates klemmiribades.
