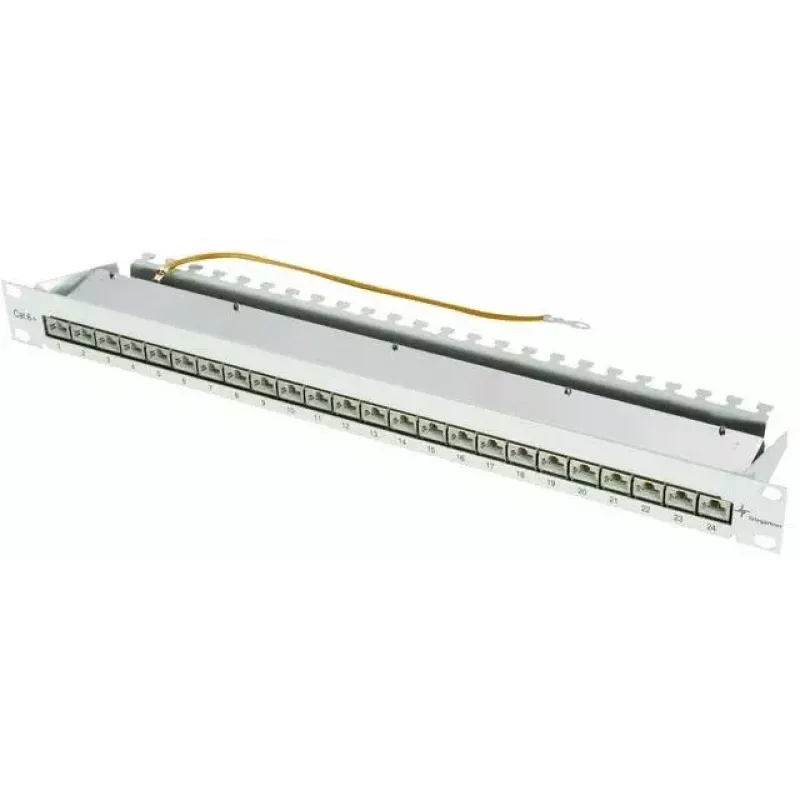

Patch Panel Telegärtner MPP24-HS K Cat.6A 1U

Telegärtneri 19-tolline patch-paneel MPP24-HS K Cat.6A 1U on raami paigaldatav paneel võrgukaablite korrapäraseks termineerimiseks. See on saadaval 12, 16 või 24 RJ45 pordiga, mis on monteeritud ühele trükkplaadile, toetab Cat.6A jõudlust ja sobib standardsetesse 19-tollistesse raamidesse kõrgusega 1 HU. Korpus on terasest helehalli (RAL 7035) pulbervärviga ja kate roostevabast terasest. Trükkplaat on paigaldatud horisontaalselt ning paneeli mõõtmed on 482,6 mm (L) x 44 mm (K) x 110 mm (S).

Eelised

Varjestatud versioon pakub 360-kraadist varjestusühendust otse trükkplaadil kruviklambrite abil, ilma et oleks vaja punutist keerata, samas kui maandamine saavutatakse kaasasoleva maanduskaabli abil. Termineerimisel kasutatakse IDC (LSA Plus) klemme värvikoodiga vastavalt EIA/TIA 568 A ja B standardile, mis võimaldab järjepidevaid ja usaldusväärseid ühendusi. Moodulpistikud on esipaneelil selgelt nummerdatud lihtsaks tuvastamiseks. Kaabli tõmbekaitse tagavad kaasasolevad kaablisidemed, välistades vajaduse täiendavate kruvide või spetsiaalsete tööriistade järele. Disain vähendab lühise ohtu varjestuspunutise ja andmejuhtmete vahel, pakkudes piisavat vahemaad ja piirates lahtikeeratud juhtme pikkuse maksimaalselt 13 mm-ni, et säilitada signaali terviklikkus paigaldamise ajal.

Sobib

• Struktureeritud võrgupaigaldisteks 19-tollistes raamides
• Cat6A Etherneti juurutusteks, mis nõuavad varjestatud või varjestamata ühendusi
• Andmekeskustesse, serveriruumidesse ja telekommunikatsioonikappidesse
• Keskkondadesse, kus on vaja nummerdatud porte ja lihtsat kaablihaldust

Peamised spetsifikatsioonid

• Mudel: Telegärtner MPP24-HS K Cat.6A (MPN J02023A0050, EAN 4018359363314)
• Formaat: 19-tolline raamipaigaldus, 1 HU (1U)
• Saadaval portide arvud: 12, 16 või 24 RJ45 pistikut ühel trükkplaadil
• Pistiku termineerimine: IDC (LSA Plus) klemmid, EIA/TIA 568 A ja B värvikood
• Varjestus: 360° trükkplaadi kontakt varjestatud tüüpidel; maandamine kaasasoleva maanduskaabli kaudu
• Materjalid: terasest korpus (pulbervärvitud RAL 7035), roostevabast terasest kate
• Trükkplaadi orientatsioon: horisontaalne
• Mõõtmed: 482,6 mm x 44 mm x 110 mm

Kasutamine

Paigaldage patch-paneel standardsesse 19-tollisesse raami, hõivates 1U kõrguse. Termineerige kaablid RJ45 pistikutesse, kasutades IDC (LSA Plus) klemme vastavalt EIA/TIA 568 A või 568 B värvikoodile. Varjestatud kaablite puhul ühendage kaabli varje trükkplaadi kontaktiga kruviklambrite abil ja kinnitage kaasasolev maanduskaabel maandamiseks. Termineerimisel hoidke lahtikeeratud juhtme pikkus kuni 13 mm, et säilitada edastusomadused. Kasutage kaasasolevaid kaablisidemeid, et kinnitada kaablid tõmbekaitseks.

Soovitused

Paigaldajad peaksid kontrollima, et valitud juhtmestiku skeem (568A või 568B) oleks kogu paigaldises järjepidev, hoidma lahtikeeratud juhtme maksimaalseks pikkuseks 13 mm ning tagama varjestatud paigaldiste korral nõuetekohase maanduse, et saavutada optimaalne Cat.6A jõudlus.
