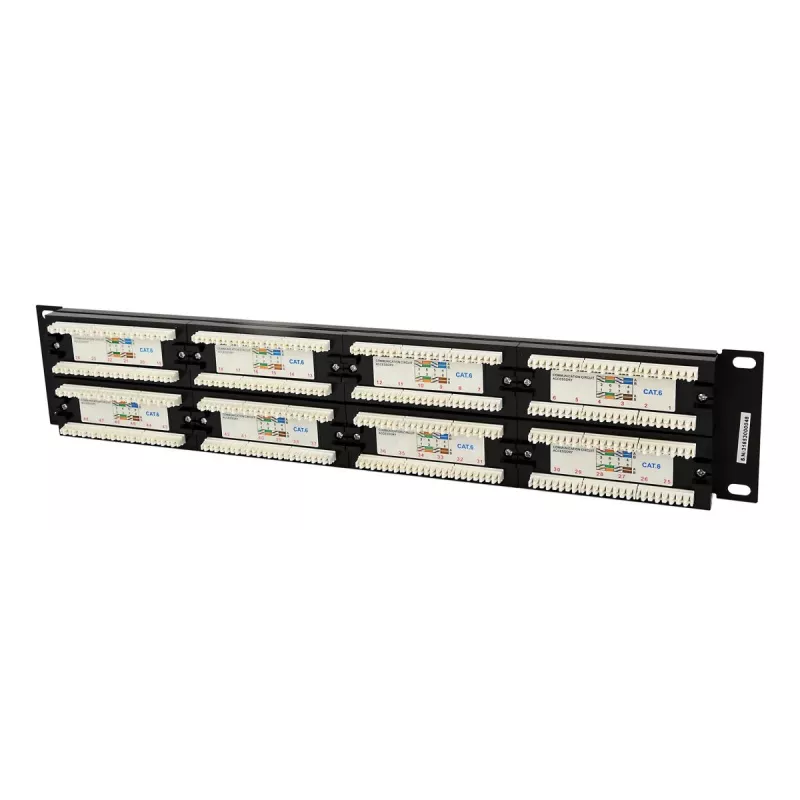

Gembird Cablexpert NPPC648CM001 Must kaabel EIA/TIA T568B/A

Gembird Cablexpert NPPC648CM001 on must, suure tihedusega 19" paneel, mis on mõeldud võrgukaablite organiseeritud termineerimiseks, kasutades EIA/TIA T568B/A juhtmestandardeid. Paigaldamiseks sobib mis tahes standardsesse 19" riiulisse või kappi, seadmel on 110-tüüpi terminatsioon ja 50µ kullatud kontaktid usaldusväärse signaaliedastuse tagamiseks. Kompaktsed mõõtmed (483 mm × 33 mm × 89 mm) ja pulbervärvitud teraskonstruktsioon tagavad vastupidavuse ja ruumisäästliku lahenduse ühendamiseks ja kaablihalduseks.

Eelised

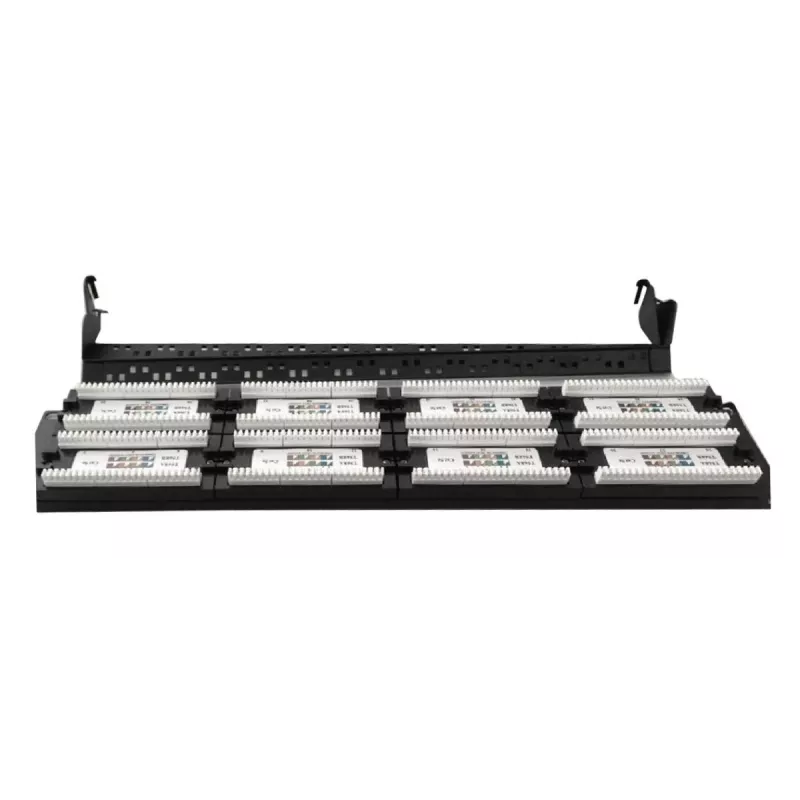

Paneel toetab kaabli sisestamist ülalt, alt või küljelt ning sisaldab tagumist katet traadihaldustalaga, et säilitada õige plaastrikaabli painderaadius ja pakkuda pingutusleevendust. Esiküljel olev kirjutatav tähis silt läbipaistvas hoidikus lihtsustab pordi tuvastamist. Must elektrostaatiline pulbervärvitud terasviimistlus on korrosiooni- ja kulumiskindel, samas kui RoHS, ISO 9002 ja UL sertifikaadid tõendavad tootmis- ja ohutusstandardeid.

Sobib

• Suure tihedusega ühenduspaneelid andmekeskustes ja telekommunikatsiooniruumides
• 19" riiulisse või kappi paigaldatavad struktureeritud kaablisüsteemid
• Horisontaalsete või vertikaalsete võrgukaablite terminatsioon, kasutades T568B/A standardeid

Peamised tehnilised andmed

• Mudel: Gembird Cablexpert NPPC648CM001
• Terminatsiooni tüüp: 110-tüüpi
• Juhtmestandard: EIA/TIA T568B/A
• Kontaktid: 50µ kullatud
• Materjal/viimistlus: Must elektrostaatiline pulbervärvitud teras
• Paigaldus: Standardne 19" riiul/kapp
• Mõõtmed: 483 mm (L) × 33 mm (K) × 89 mm (S)
• Kaabli sisestus: Ülalt, alt või küljelt
• Sertifikaadid: RoHS, ISO 9002, UL

Kasutamine

Paigaldage paneel standardsesse 19" riiulisse või kappi, kasutades sobivaid kruvisid ja puurimutreid. Sisestage kaablid paneeli valitud ava kaudu (ülalt, alt või küljelt) ja terminatiivige iga juht 110-tüüpi plokkidesse, järgides EIA/TIA T568B või T568A juhtmestiku skeemi. Kasutage tagumist traadihaldustala plaastrikaablite juhtimiseks ja painderaadiuse säilitamiseks; pärast terminatsiooni kinnitage tagumine kate, et kaitsta ühendusi. Märgistage iga port, kasutades kirjutatavat tähis silti läbipaistvas hoidikus, et lihtsustada tuvastamist.

Soovitused

Parimate tulemuste saavutamiseks järgige EIA/TIA terminatsioonitavasid, vältige teravaid kaablipainutusi ja veenduge, et pingutusleevendus on rakendatud. Pärast terminatsiooni kontrollige jätkuvust ja paaride terviklikkust kaablitesteriga. Kasutage ühilduvaid ühenduspaneele ja konnektoreid, mis on hinnatud kullatud kontaktidele, et säilitada signaali kvaliteet.
