Patch Panel Telegärtner J02022A0057

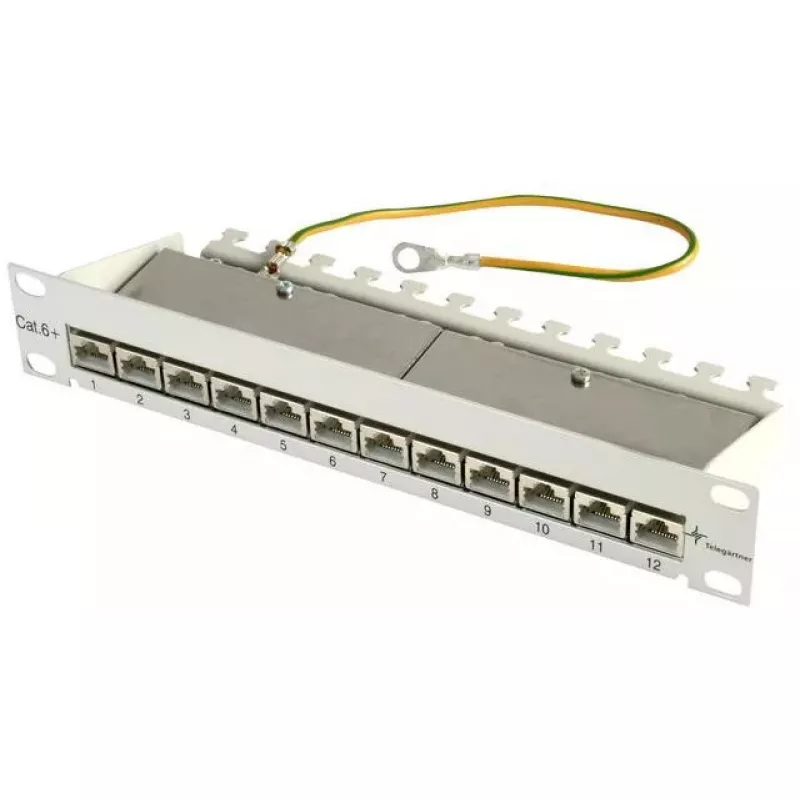

Telegärtner J02022A0057 patch-paneel on 19"/10" 1 HU raamile paigaldatav seade, mis on mõeldud struktureeritud kaabeldussüsteemidele. See on saadaval 12, 16 või 24 RJ45 pesaga, mis on monteeritud ühele horisontaalselt paigaldatud trükkplaadile. Korpus on terasest pulbervärvitud helehalli viimistlusega (RAL 7035) ja kate on roostevabast terasest. Paneel toetab Cat6a ja Cat5e kaabeldust ning vastab IEC 60603-7-5 / -7-3 standarditele.

Eelised

Seade pakub IDC (LSA Plus) terminatsioone koos EIA/TIA 568A ja 568B värvikoodiga, integreeritud moodulpistikute nummerdamist esipaneelil ning kaasasolevaid kaablisidemeid tõmbekoormuse leevendamiseks, mis ei vaja kruvisid ega spetsiaalseid tööriistu. Varjestatud versioonid võimaldavad 360-kraadist varjestusühendust otse trükkplaadil läbi suure kontaktpinna ja kruviklambrite, minimeerides punutise keeramise vajadust ja vähendades lühise ohtu tänu piisavale vahekaugusele andmeklemmide ja varjestuskontakti vahel. Katte kinnitamiseks pole vaja spetsiaalseid tööriistu.

Sobib

• Raamile paigaldatav võrgujaotus serveriruumides ja sidekappides
• Struktureeritud kaabelduse paigaldused, kasutades Cat6a või Cat5e kaabeldust
• Keskkonnad, mis nõuavad varjestatud RJ45 terminatsioone (varjestatud variantide puhul)

Peamised tehnilised andmed

• Vormitegur: 19" / 10", 1 HU raamile paigaldatav
• RJ45 pordid: 12, 16 või 24 ühel ühisel trükkplaadil
• Terminatsioon: IDC (LSA Plus) koos EIA/TIA 568A ja 568B värvikoodiga
• Standardid: IEC 60603-7-5 / IEC 60603-7-3
• Materjalid: teraskorpus (pulbervärvitud RAL 7035), roostevabast terasest kate
• Varjestus: 360° trükkplaadi kontakt ja kruviklambriühendus (varjestatud tüübid)

Kasutamine

Paigaldage patch-paneel standardsesse 19" või 10" raami vajalikul 1 HU kõrgusel. Termineerige võrgukaablid IDC (LSA Plus) klemmidele, järgides EIA/TIA 568A või 568B värvikoodi. Varjestatud variantide puhul ühendage kaablivarje trükkplaadi kontaktiga, kasutades kaasasolevaid kruviklambreid ja kaasasolevat maanduskaablit. Kasutage kaasasolevaid kaablisidemeid paigaldatud kaablite tõmbekoormuse leevendamiseks; katte kinnitamiseks pole vaja spetsiaalseid tööriistu.

Soovitused

Veenduge, et andmepaaride keeramata pikkus ei ületaks 13 mm, et säilitada signaali jõudlus. Varjestatud kaablite paigaldamisel kontrollige maandusühendust ja säilitage piisav vahekaugus varjestuskontaktide ja andmeklemmide vahel, et vältida lühiseid. Järgige standardseid kaablihalduse tavasid raamides ja kappides, et säilitada jõudlus ja juurdepääsetavus.
