Patch Panel Telegärtner J02023S0050

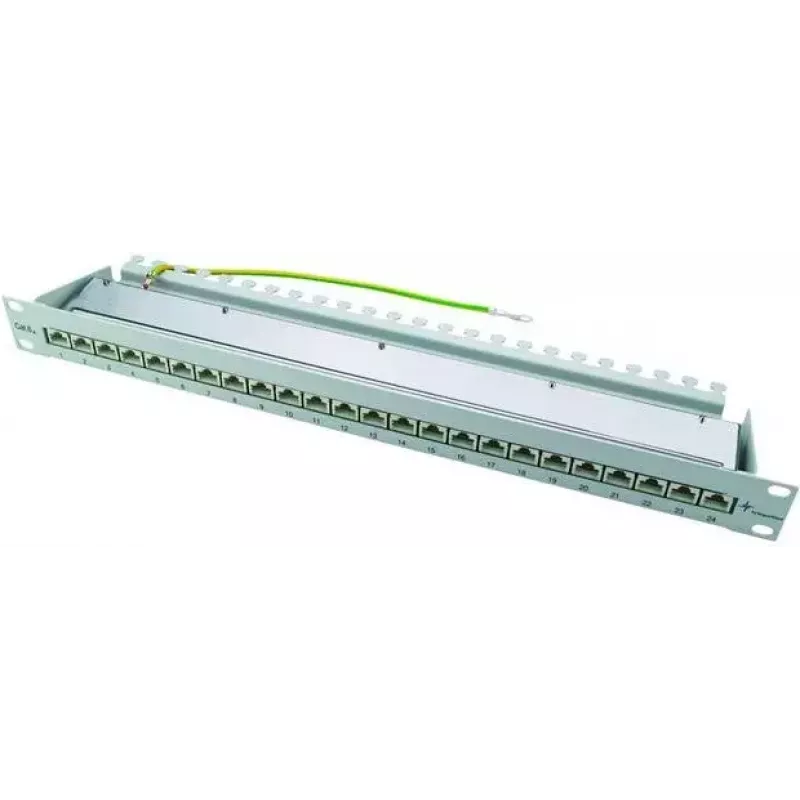

Telegärtner J02023S0050 on 19"/10" 1 HU rack-kinnitusega patch-paneel, mis on loodud 10 Gigabit Ethernet paigaldiste jaoks. See on saadaval 12, 16 või 24 RJ45 pesaga, mis on monteeritud ühele trükkplaadile, ning toetab Cat6A kaabeldust ja klass EA 500 jõudlust. Paneelil on teraskorpus roostevabast terasest kattega ja see on musta värvi (mõõtmed: 482,6 mm × 44 mm × 140 mm). Eespool nummerdatud modulaarpesad lihtsustavad tuvastamist paigaldamise ja hoolduse ajal.

Eelised

Disain kasutab horisontaalselt paigaldatud trükkplaati ja IDC (LSA Plus) ühendusklemme koos värvikoodidega vastavalt EIA/TIA 568 A ja B standardile, tagades usaldusväärse ja standarditele vastava kaabliühenduse. Varjestatud variandid pakuvad 360° varjestusühendust suurel trükkplaadi kontaktpinnal, kasutades kruviklambreid ilma punutise keeramiseta, ning maandust hõlbustab kaasasolev maandusühenduskaabel. Paneel vähendab lühiseohtu, hoides andmeühenduste ja varjestuskontakti vahel piisavat vahemaad, ning võimaldab järgida maksimaalset 13 mm lahtikeeratud paaripikkust ilma paigaldamist keerulisemaks muutmata. Kaasasolevad kaablisidemed pakuvad tõmbekoormuse leevendust ilma täiendavate kruvide või eritööriistadeta ning pesad on esipaneelil nummerdatud lihtsaks tuvastamiseks.

Sobib

• 10 Gigabit Ethernet võrgujaotuseks serveriruumides ja andmekappides
• Struktureeritud kaabelduseks Cat6A/klass EA 500 nõuetega
• Rack-paigaldisteks, kus on nõutav 1 HU ruum

Peamised tehnilised andmed

• Mudel: Telegärtner J02023S0050
• Formaat: 19"/10" rack-kinnitus, 1 HU
• Ühendused: 12/16/24 × RJ45 (monteeritud ühele trükkplaadile)
• Kaabeldusstandard: Cat6A, klass EA 500
• Ühendusklemm: IDC (LSA Plus), EIA/TIA 568 A ja B värvikoodid
• Varjestus: varjestatud variandid 360° trükkplaadi kontaktiga ja kruviklambriga ühendusega
• Korpus: teras (pulberlamineeritud); kate: roostevaba teras; värv: must
• Mõõtmed: 482,6 mm × 44 mm × 140 mm
• Vastupidavus (ülepainutuskaitsega): >750 ühendustsüklit RJ45/RJ11/RJ12 (Cat6A tüübid)

Kuidas kasutada

Paigaldage patch-paneel standardsesse 19" või 10" racki, kasutades kaasasolevaid kinnituspunkte, seejärel ühendage saabuvad Cat6A kaablid IDC (LSA Plus) klemmidele, järgides EIA/TIA 568 A või B värvikoodi. Varjestatud variantide puhul ühendage kaablivarje suure trükkplaadi kontaktpinnaga, kasutades kruviklambreid, ja kinnitage kaasasolev maandusühenduskaabel paneeli maandamiseks. Kasutage tarnitud kaablisidemeid tõmbekoormuse leevendamiseks ja suunake kaablid nii, et soovitatud lahtikeeratud pikkus ei ületaks 13 mm ühenduspunktis. Kontrollige esipaneeli pordinumbreid ühenduste täpseks kaardistamiseks.

Soovitused

Parima jõudluse tagamiseks 10 Gigabit keskkondades kasutage Cat6A kaableid koos korraliku ülepainutuskaitsega, tagage varjestuse järjepidevus ja nõuetekohane maandus varjestatud paigaldiste korral ning hoidke lahtikeeratud paaripikkused ühenduspunktis alla 13 mm. Järgige EIA/TIA 568 kaabeldusstandardeid, et tagada võrgu töökindlus.
