Equip 24-pordiga Cat.6 varjestatud patch-paneel, helehall

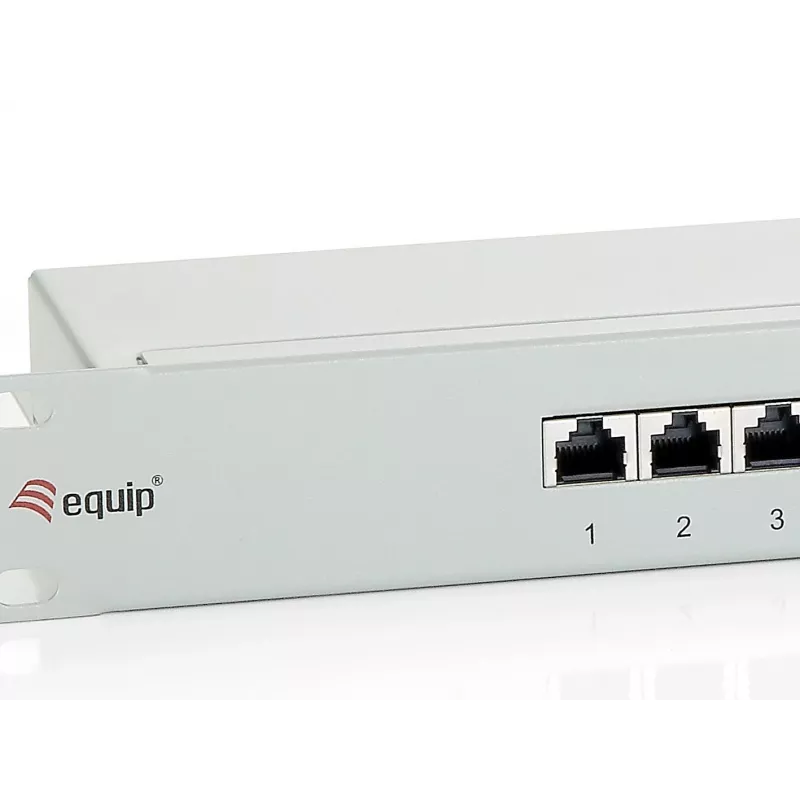

Equip® patch-paneel on 19" 1U võrgujaotusseade, mis on mõeldud struktureeritud kaabelduspaigaldistele. See pakub 24 varjestatud RJ45 porti kullatud kontaktidega ja toetab Cat6 kaabeldust. Paneel sisaldab kaablihaldussüsteemi paremaks marsruutimiseks ja tõmbekoormuse leevendamiseks ning ühildub nii LSA kui ka 110 ühendusstandarditega. Rack-kinnitusega vormitegur ja helehall viimistlus muudavad selle sobivaks professionaalsete võrguriiulite jaoks.

Eelised

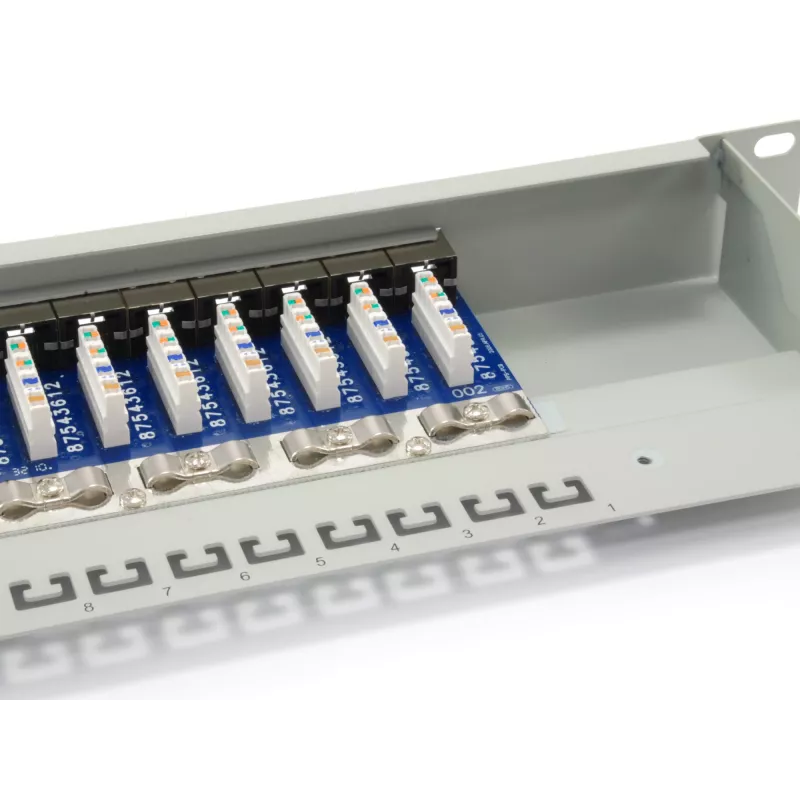

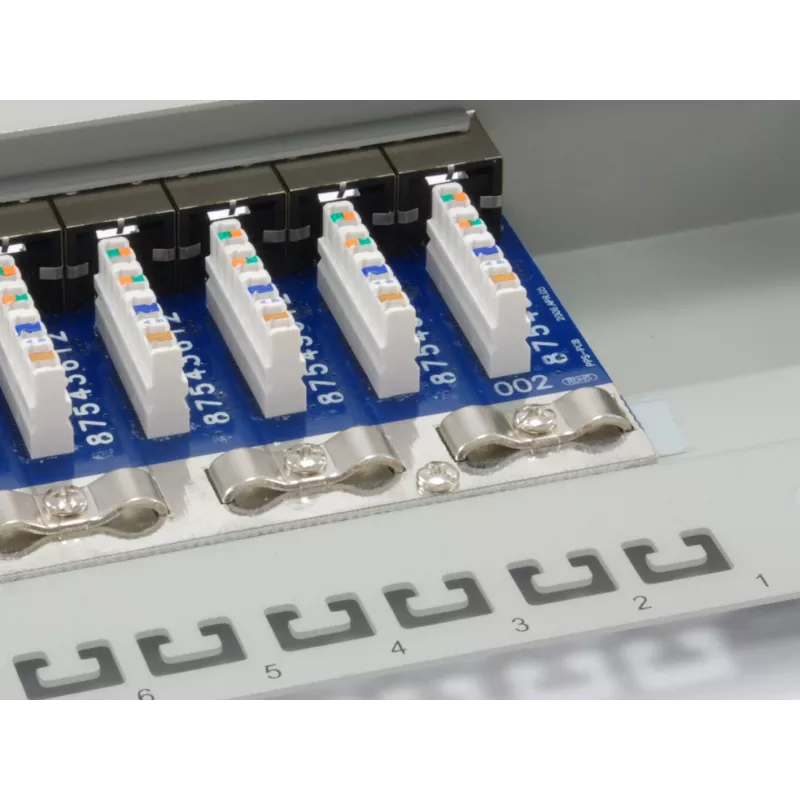

Patch-paneel pakub varjestatud RJ45 porte, et vähendada elektromagnetilisi häireid ja tagada stabiilne Cat6 jõudlus. Integreeritud kaablihaldus lihtsustab kaablite suunamist ja tõmbekoormuse leevendamist. Nummerdatud pordid võimaldavad paigaldamise ja hoolduse ajal kiiret tuvastamist. Kullatud kontaktid parandavad kontakti usaldusväärsust ja korrosioonikindlust.

Sobib

• Serveriruumid ja andmekapid
• Kontori võrgujaotus
• Struktureeritud Cat6 kaabeldusprojektid
• Keskkonnad, mis nõuavad varjestatud ühendusi (STP)

Peamised tehnilised andmed

• Pordid: 24 varjestatud RJ45
• Kategooria: ühildub Cat6-ga
• Kinnitus: 19" rack, 1U
• Ühendusstandardid: LSA ja 110
• Kontaktid: kullatud
• Mõõdud (u.): 44 mm L × 483 mm K × 109 mm S
• Kaal: 1,7 kg
• Värv: helehall
• Tootja osanumber (MPN): 326324

Kasutusjuhend

Kinnitage patch-paneel 19" racki, kasutades sobivaid kruvisid ja puurimutreid. Ühendage horisontaalkaablid tagaküljele LSA või 110 tööriistade abil, järgides Cat6 kaablivärvikoodi. Suunake kaablid läbi integreeritud halduskanalite ja kinnitage need tõmbekoormuse leevendamiseks. Ühendage varjestatud RJ45 patch-juhtmed esiportidesse võrguseadmete või lülitite ühendamiseks. Kontrollige ühenduvust ja jõudlust standardsete võrgutestritega.

Soovitused

Optimaalse jõudluse saavutamiseks kasutage Equip® varjestatud Cat6 patch-juhtmeid ja tagage varjestatud paneeli ja kaabelduse korralik maandamine. Hoidke kaablikõverad tootja painderaadiuspiirides ja märgistage mõlemad juhtmeotsad hoolduse lihtsustamiseks.
