Ostsilloskoop-signaaligeneraator Fnirsi 1014D 2-ühes — 100 MHz ribalaius, 1 GS/s diskreetimissagedus

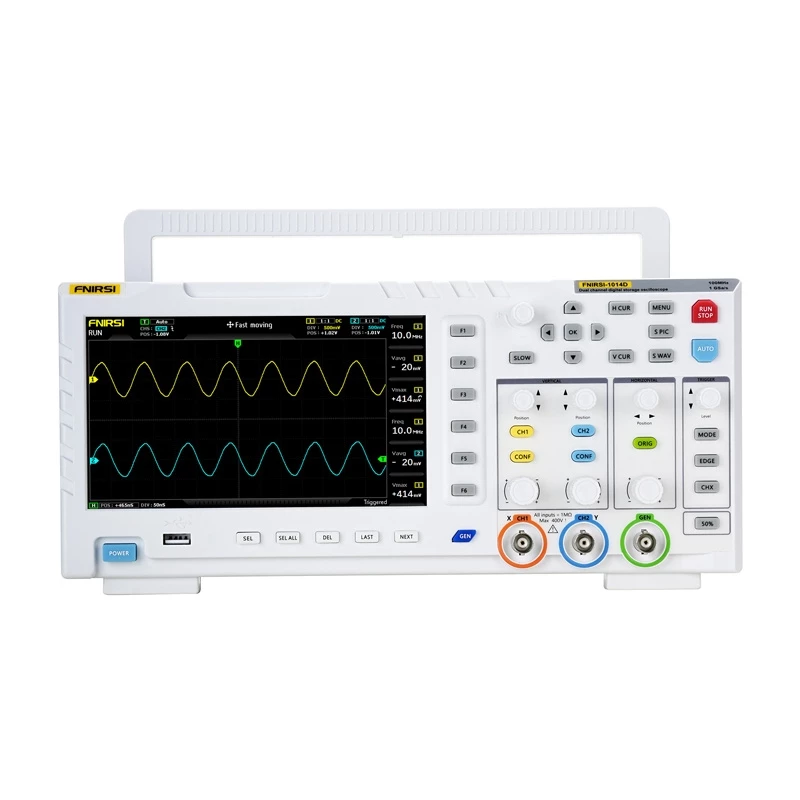

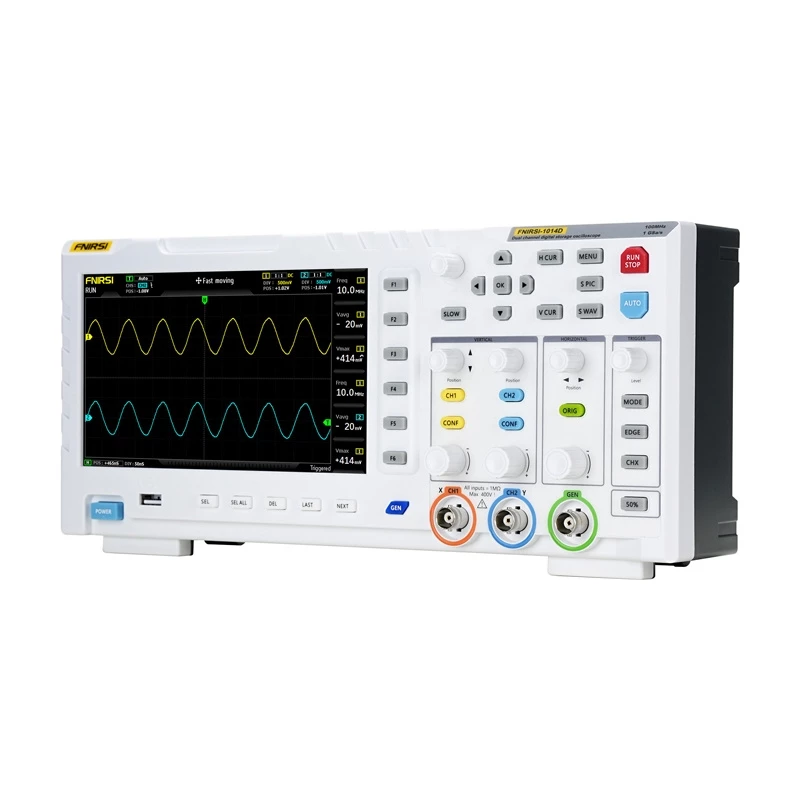

FNIRSI 1014D on kaasaskantav 2-ühes testseade, mis ühendab kahe kanaliga digitaalse ostsilloskoobi ja DDS-signaaligeneraatori. See pakub 100 MHz analoogribalaiust kuni 1 GSa/s diskreetimissagedusega, 7-tollist 800×480 LCD-ekraani, 1 MΩ sisendtakistust kanali kohta ja sisemist 1 GB mälu, mis suudab salvestada lainekuju ja ekraanipildi kirjeid. Seade toetab automaatanalüüsi, FFT-d, X-Y režiimi, kursormõõtmisi ja USB-eksporti salvestatud andmetele.

Eelised

Seade ühendab ostsilloskoobi ja generaatori funktsioonid ühes kompaktses seadmes, võimaldades samaaegset signaalianalüüsi ja -genereerimist. Kõrge diskreetimissagedus ja 100 MHz ribalaius võimaldavad tuvastada lühikesi siirdeid. Sisseehitatud DDS-generaator pakub mitut standardset lainekuju 1 Hz sageduseraldusvõimega ja väljundit kuni 10 MHz siinuslainete jaoks. Salvestus-väljundfunktsioon suudab taasesitada salvestatud ostsilloskoobi lainekujusid generaatori väljundina, suurendades testimise paindlikkust. Automaatne ülepingekaitse moodul võimaldab ohutuid mõõtmisi kuni 400 V, kui kasutatakse x10 sondi. 7" värviline LCD-ekraan koos intelligentse trigerituvastusega lihtsustab seadistamist ja sisemälu salvestab kuni 1000 lainekuju ja 1000 ekraanipilti ülevaatamiseks ja ekspordiks.

Sobib

• Elektroonika tõrkeotsing ja remont
• Prototüüpide testimine ja arendus
• Tehniline haridus ja laboriharjutused
• Hobieelektroonika ja tegijaprojektid

Peamised tehnilised andmed

• Kanalid: 2
• Ribalaius: 100 MHz
• Diskreetimissagedus: kuni 1 GSa/s
• Ekraan: 7" LCD, 800×480 pikslit
• Sisendtakistus: 1 MΩ
• Mälu: 1 GB (kuni 1000 lainekuju + 1000 ekraanipilti)
• Generaatori tüübid: 14 standardset lainekuju; sageduseraldusvõime 1 Hz; siinusväljund kuni 10 MHz
• Salvestusväljund: toetatud (salvesta ja taasesita lainekujusid)
• Maksimaalne testimispinge: 1× sond: 40 V, 10× sond: 400 V (kaitse lubatud)
• Trigeri režiimid: Auto / Üksik / Tavaline; trigeri serv: tõusev/langev
• FFT ja X-Y kuvarežiimid toetatud
• Mälu sügavus: 240 kbit
• Pinge täpsus: ±5%; sageduse täpsus: ±0,01%
• Tõusuaeg: < 3 ns
• Ajalise baasi vahemik: 50 s kuni 10 ns
• Sidestus: AC / DC
• Toide: 5 V USB kaudu (2–4 A)
• Mõõtmed: 310 × 145 × 70 mm

Kuidas kasutada

Ühendage sondid sisendkanalitesse ja seadke sondi sumbumus (1× või 10×) vastavalt eeldatavale signaali amplituudile. Toite seade USB-toitepistiku kaudu ja kasutage esipaneeli nuppe või enkoodrit, et valida ajalist baasi, pingeskaalat ja trigeri režiimi. Signaali genereerimiseks avage DDS-generaatori menüü, valige lainekuju tüüp ja määrake sagedus ja amplituud 1 Hz eraldusvõimega. Kasutage salvestus-väljundfunktsiooni, et salvestada lainekuju ostsilloskoobist ja taasesitada see generaatori väljundi kaudu. Salvestage olulised lainekujud või ekraanipildid sisemällu ja eksportige failid USB kaudu arvutisse, kui vaja.

Soovitused

Kasutage x10 sondi seadistust võrgupinge või muude kõrgepinge ahelate mõõtmisel, et tagada ülepingekaitse aktiivsus. Täpse ajastuse ja harmooniliste analüüsi jaoks lubage kõrgeim võimalik diskreetimissagedus ja kasutage FFT režiimi. Regulaarselt eksportige ja varundage salvestatud lainekujud, kui on vaja pikaajalist salvestust või välist analüüsi.
